7 Messa in servizio SMA Solar Technology AG
40 SSMxx-21-IA-BS-JP-it-20 Istruzioni per l’installazione

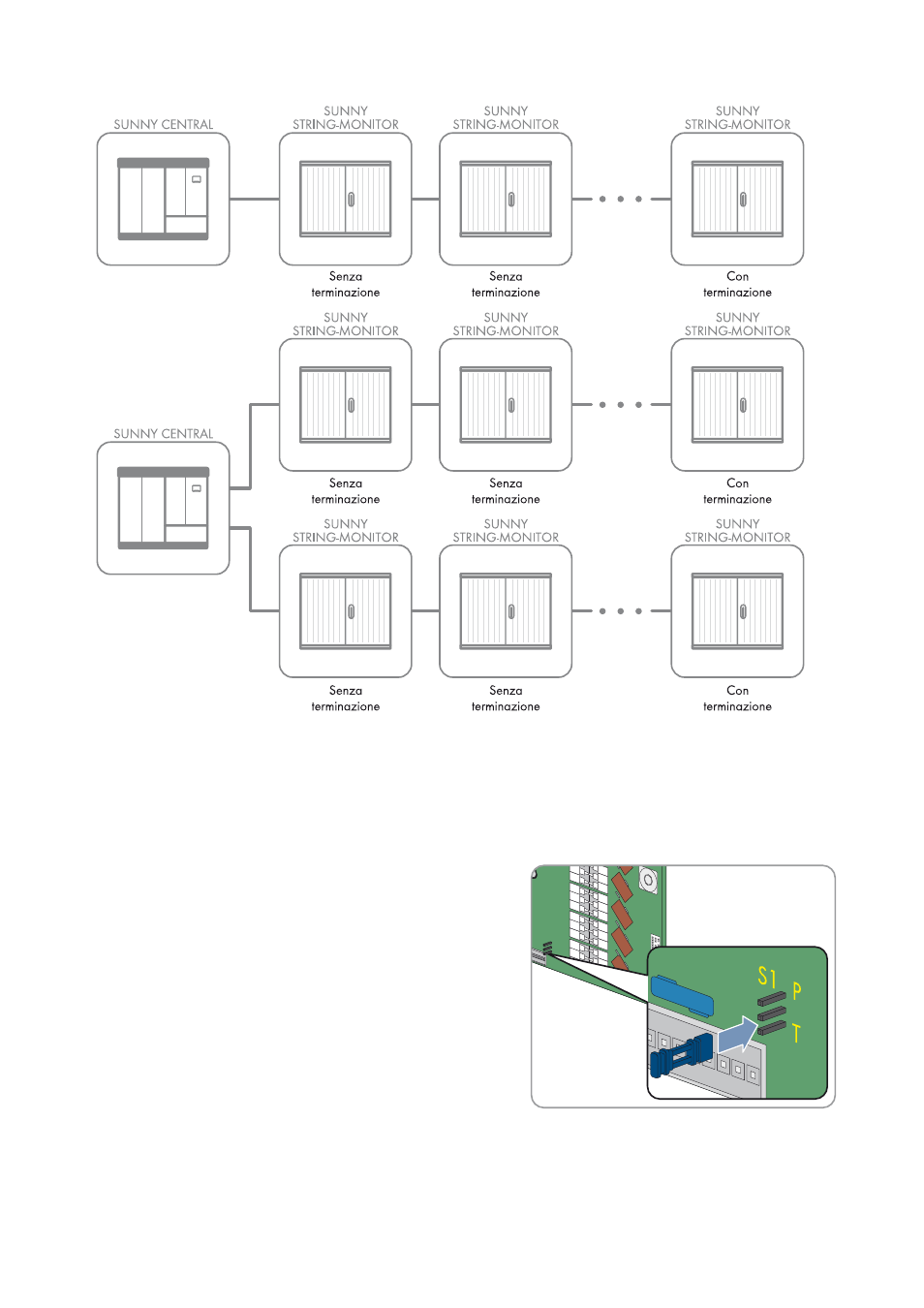

Figura 16: Terminazione dei Sunny String-Monitor (esempio)
Presupposto:
☐ Tutti gli apparecchi Sunny String-Monitor di una stringa sono collegati al bus di comunicazione RS485 (v. cap. 6.7
“Collegamento dei cavi dati”, pag. 32).
Procedura:
1. Inserire il jumper nel connettore maschio S1 in posizione T sulla
String-Monitor Unit inferiore nell’ultimo Sunny String-Monitor di una
stringa.
2. Assicurarsi che nei restanti Sunny String-Monitor della stringa sulle String-Monitor Unit inferiori, i jumper siano inseriti
nel connettore maschio S1 in posizione P.
