6.5.3 Collegamento dei cavi principali CC ai morsetti
I morsetti sono disponibili come accessori.
Montaggio dei morsetti sulla sbarra collettrice

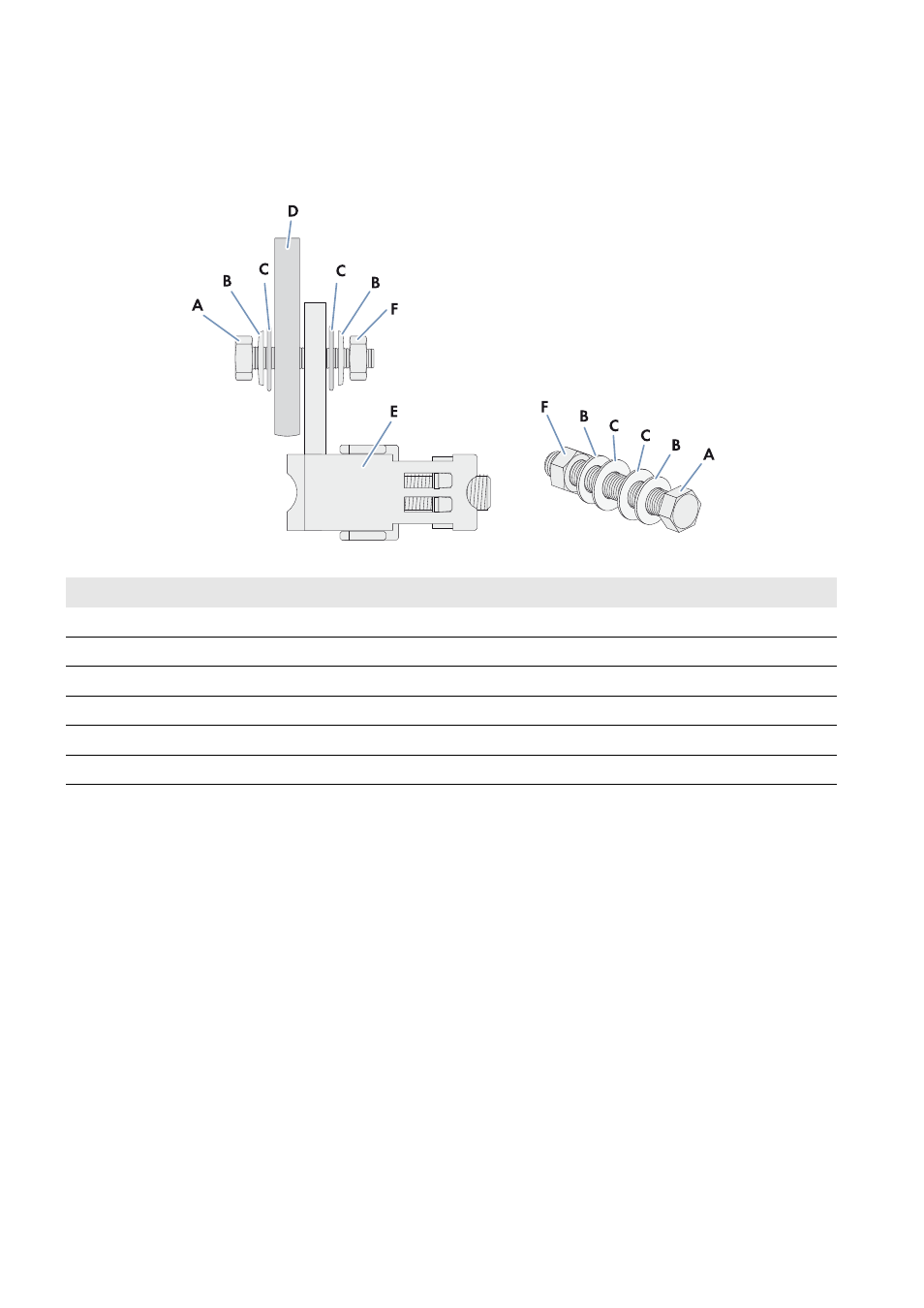

Figura 13: Collegamento dei morsetti sulla sbarra collettrice
Ulteriore materiale richiesto:
☐ Detergente a base di etanolo
☐ Panno pulito
Procedura:
1. Pulire le superfici di contatto e il morsetto con un panno pulito e un detergente a base di etanolo e successivamente
non toccarli più.
2. Montare i morsetti sulla sbarra collettrice (coppia: 60 Nm). A tal fine servirsi unicamente di viti, rondelle e dadi in
dotazione, assicurandosi che le teste delle viti guardino sempre indietro.
Collegamento di cavi di rame ai morsetti
1. Spelare i cavi principali CC di 35 mm.
2. Collegare i cavi principali CC ai morsetti:
• Allentare la vite senza testa con una brugola.
• Introdurre dal basso i cavi principali CC nei morsetti. Fare attenzione alla corretta polarità.
• Serrare la vite senza testa (coppia: 32 Nm).
3. Assicurarsi che i cavi principali CC siano fissi in sede.
Posizione Denominazione
A Vite M12
B Rondella elastica
C Rondella piana
D Barre di rame stagnate
E Morsetto
F Dado M12
