Procedura:
Per collegare i cavi dati in Sunny String-Monitor, eseguire le seguenti azioni nella sequenza indicata. I paragrafi
successivi ne illustrano lo svolgimento preciso.
• Preparazione dei cavi dati
• Collegamento dei cavi dati ai terminali
• Collegamento dei terminali su Sunny String-Monitor
Preparazione dei cavi dati
Presupposto:
☐ I cavi dati devono essere inseriti in Sunny String-Monitor attraverso i pressacavi (v. cap. 6.2, pag. 24).
Altro materiale di montaggio necessario (non compreso nel contenuto della fornitura):
☐ Foglio adesivo conduttore
Procedura:

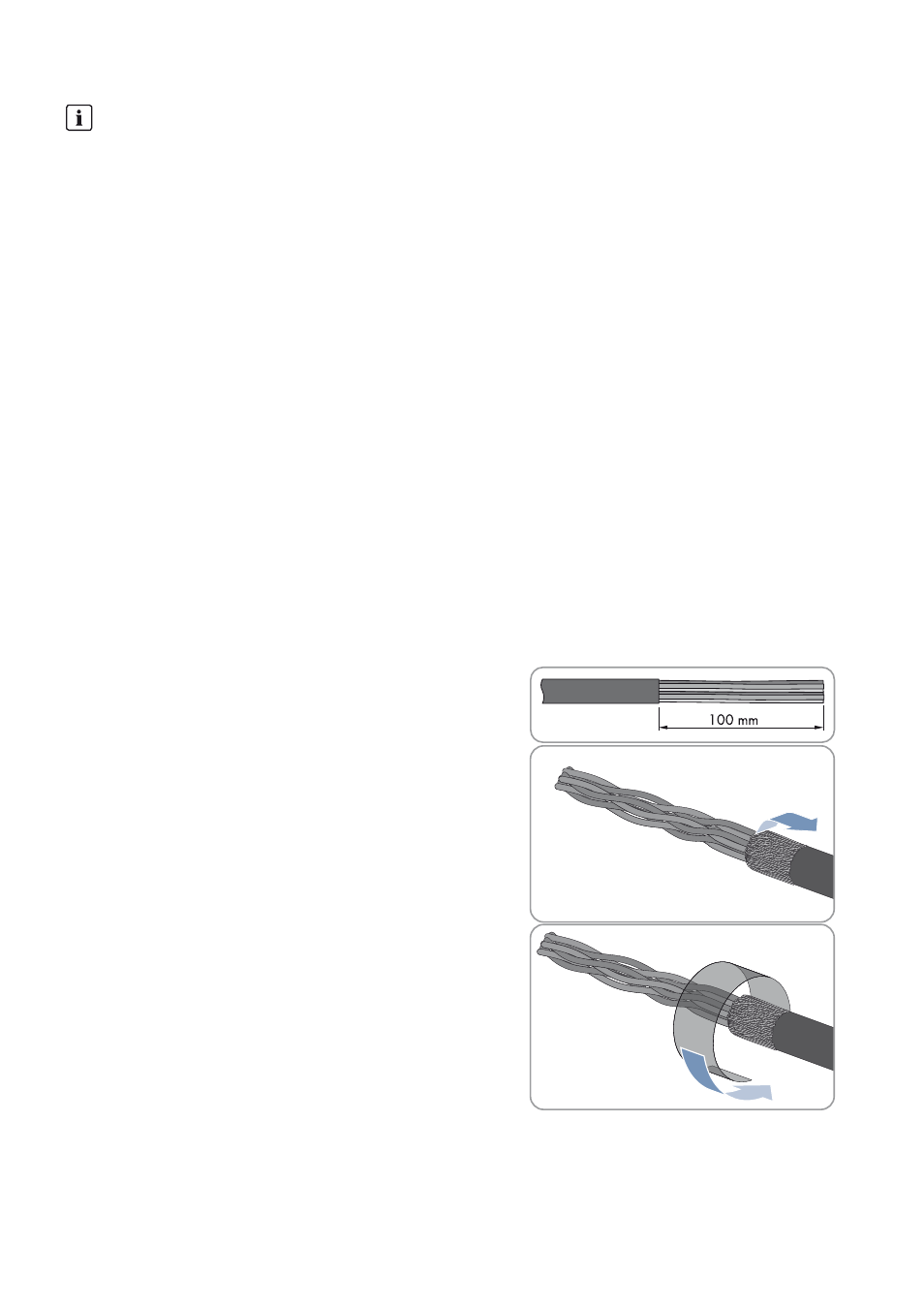

1. Spelare i cavi dati di 100 mm.
2. Ripiegare la schermatura del cavo dati sulla guaina del cavo.
3. Collegare la schermatura del cavo con il foglio adesivo
conduttore.
Numero limitato di String-Monitor Unit per hub
Il numero di String-Monitor Unit collegate è limitato per via dell’alimentazione di tensione dei circuiti di misurazione
lungo i cavi dati.
• Collegare max 10 String-Monitor Unit per hub.
I diversi Sunny String-Monitor dispongono di un numero diverso di String-Monitor Unit:
• Sunny String-Monitor SSM8-21: 1 String-Monitor Unit
• Sunny String-Monitor SSM16-21: 2 String-Monitor Unit
• Sunny String-Monitor SSM24-21: 3 String-Monitor Unit
