5 Montaggio SMA Solar Technology AG
22 SSMxx-21-IA-BS-JP-it-20 Istruzioni per l’installazione

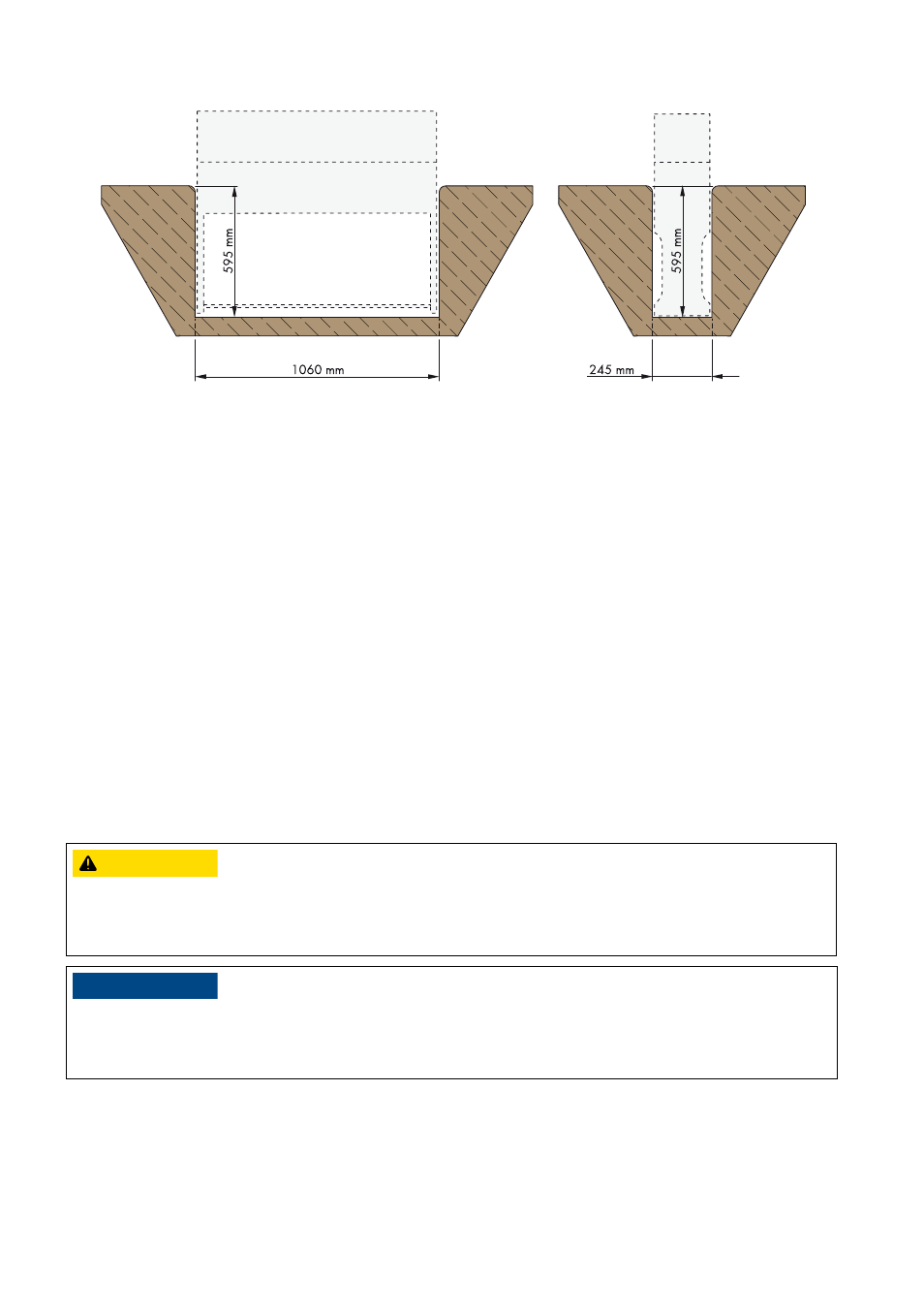

Figura 8: Dimensioni del basamento nello zoccolo
Procedura:
1. Scavare una fossa. Nel farlo, osservare la profondità d’interramento dello zoccolo. Consiglio: sui lati di Sunny
String-Monitor è marcata la profondità d’interramento massima.
2. Inserire lo zoccolo nella fossa scavata in modo tale che il lato con il pannello dello zoccolo sia rivolto in avanti.
3. Rimuovere il pannello superiore dello zoccolo.
4. Posare tutti i cavi di collegamento, precedentemente suddivisi in base alla collocazione, nello zoccolo.
5. Riempire la fossa per metà con sabbia o ghiaia fine.
6. Riempire il vano restante dello zoccolo con materiale isolante.
5.2.3 Montaggio di Sunny String-Monitor su zoccolo
Altro materiale di montaggio necessario (compreso nel contenuto della fornitura dell’accessorio)
☐ 1 zoccolo
☐ 4 dadi
☐ 4 viti senza testa
☐ 4 rondelle piane
☐ 2 viti di sicurezza per il pannello dello zoccolo
Procedura:
1. Rimuovere 4 calotte dalla piastra di fondo di Sunny String-Monitor.
2. Avvitare da sotto 4 viti senza testa nei piedini filettati della piastra di fondo.
$77(1=,21(
Pericolo di schiacciamento in caso di caduta di Sunny String-Monitor
• Durante il montaggio, considerare il peso di Sunny String-Monitor, che può raggiungere i 70 kg.
• Il montaggio di Sunny String-Monitor deve essere eseguito da 2 persone.
"77*40
Danneggiamento dei pressacavi e dei terminali dovuto a trasporto e montaggio inadeguati
I pressacavi e i terminali sporgono dall’involucro.
• Durante il trasporto e il montaggio assicurarsi che i pressacavi e i terminali non subiscano danni.
