SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSMxx-21-IA-BS-JP-it-20 37

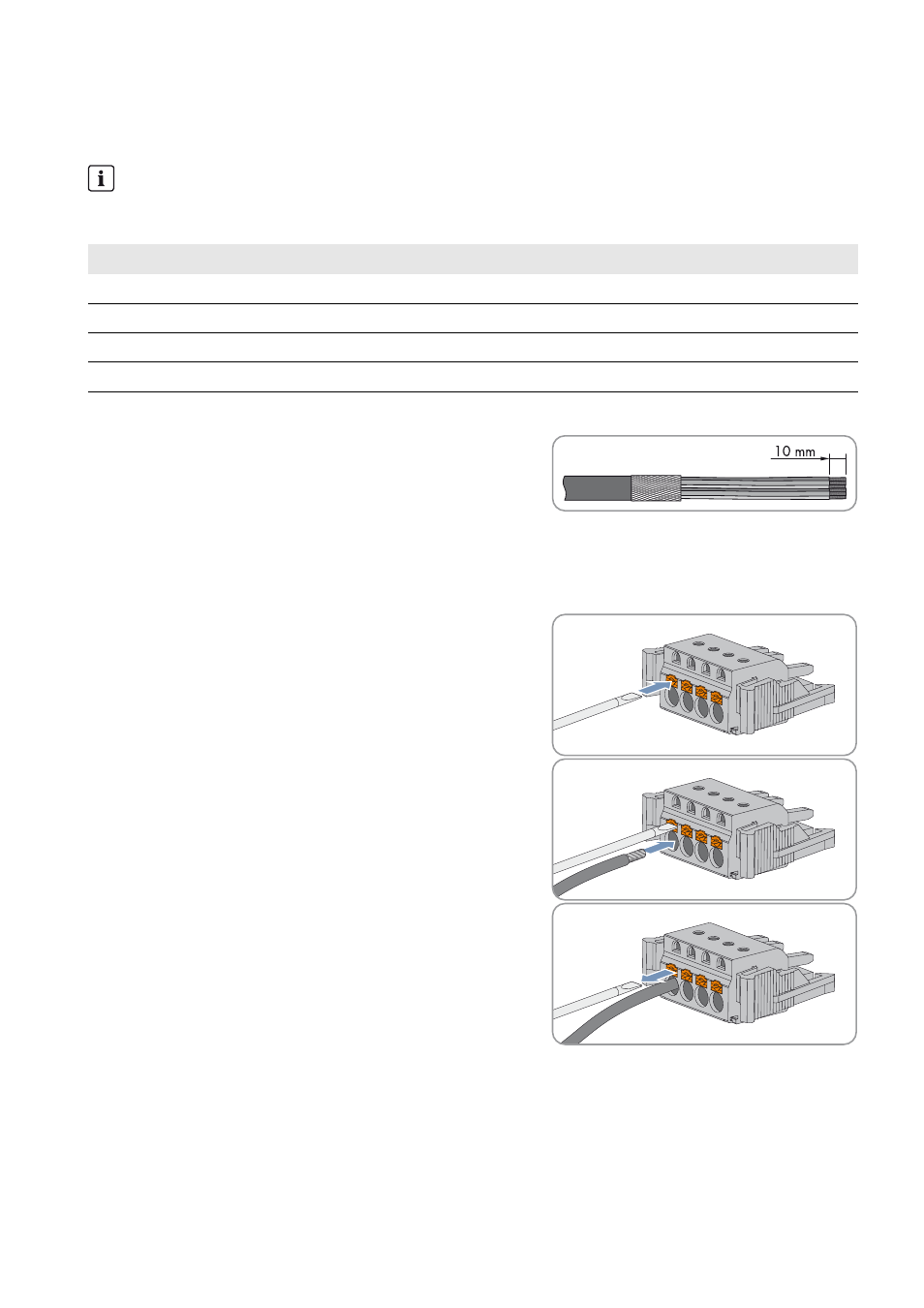

Collegamento dei cavi dati ai terminali
Assegnazione dei pin sul terminale
Procedura:
1. Spelare i conduttori dei cavi dati di 10 mm.
2. Estrarre i terminali dei collegamenti -X712 e -X713.
3. Collegare i conduttori dei cavi dati alla striscia di contatti a molla dei terminali secondo lo schema elettrico. Per
l’alimentazione di tensione i conduttori devono essere a coppia ritorta.
• Tenere premuto il pulsante di attivazione.
• Inserire i conduttori.
• Rilasciare il pulsante di attivazione.
• Assicurarsi che i conduttori siano ben in sede.
4. Accorciare tutti gli altri conduttori fino alla guaina.
Alimentazione di tensione dei Sunny String-Monitor
Per ridurre al minimo le cadute di tensione fra i singoli Sunny String-Monitor, ciascun pin dell’alimentazione di
tensione deve essere occupato da una coppia di conduttori.
Pin Assegnazione
1 GND_EXT
2 RS485L
3 RS485H
4 +60V_EXT
