SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSMxx-21-IA-BS-JP-it-20 35

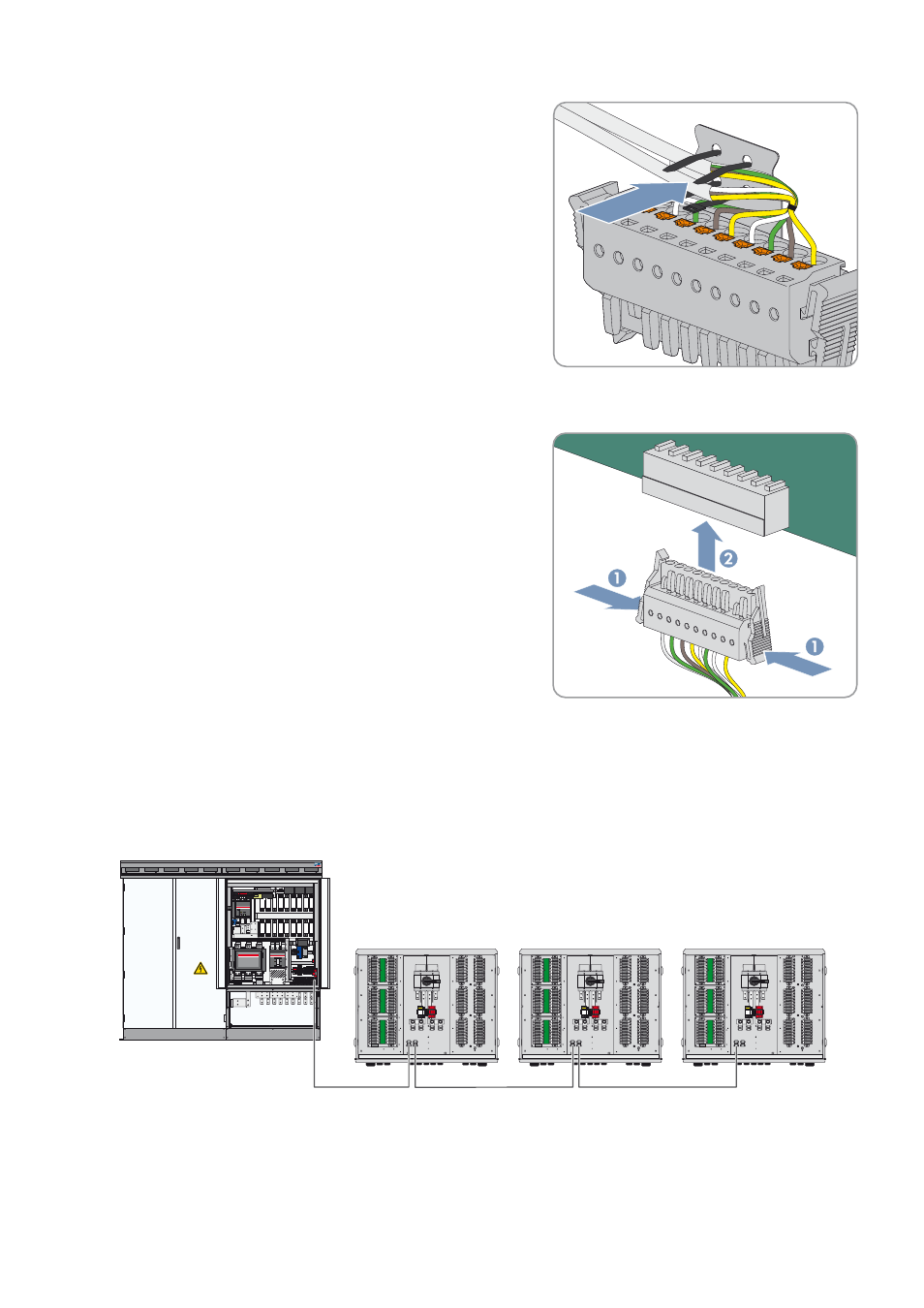

6. Fissare i cavi dati al terminale tramite 2 fascette serracavo.
Collegamento del terminale a String-Monitor Unit
• Inserire il terminale con i cavi dati collegati nella presa della
String-Monitor Unit inferiore.
6.7.3 Collegamento dei cavi dati su SSMxx-21-BS-JP
I Sunny String-Monitor devono essere collegati al bus di comunicazione RS485 e all’alimentazione di tensione.
I cavi dati per la comunicazione RS485 e l’alimentazione di tensione vengono collegati assieme in un cavo dati ai
morsetti -X712 und -X713 con un terminale. In questo modo, a ogni Sunny String-Monitor vengono collegati 2 cavi dati.
Sull’ultimo Sunny String-Monitor viene collegato e dotato di terminazione solo 1 cavo dati.
Figura 15: Collegamento di Sunny String-Monitor al bus di comunicazione RS485 (esempio)
