6 Collegamento elettrico SMA Solar Technology AG
26 SSMxx-21-IA-BS-JP-it-20 Istruzioni per l’installazione
6.3 Panoramica del campo di collegamento
6.3.1 SSM8-21-BS/SSM16-21-BS
Le dotazioni di Sunny String-Monitor dipendono dalla versione ordinata. Nei grafici di riepilogo è rappresentata la
dotazione massima di Sunny String-Monitor.

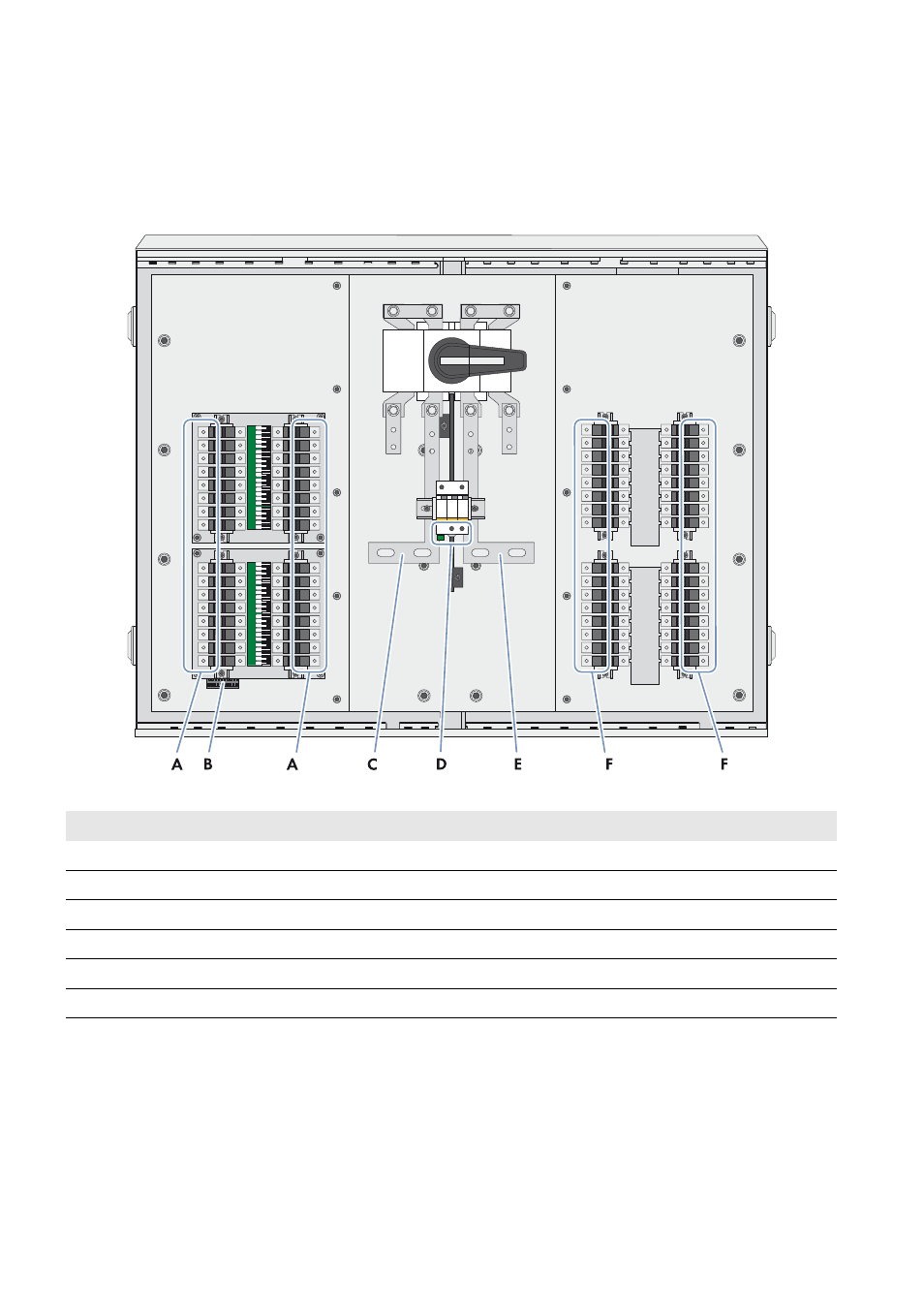

Figura 10: Collegamenti (sull’esempio di SSM 16-21-BS)
Posizione Denominazione
A Collegamenti dei cavi di stringa, polo +
B Collegamento dei cavi dati
C Collegamento del cavo principale CC, polo +
D Collegamento del cavo di messa a terra
E Collegamento del cavo principale CC, polo -
F Collegamenti dei cavi di stringa, polo -
