6 Collegamento elettrico SMA Solar Technology AG
34 SSMxx-21-IA-BS-JP-it-20 Istruzioni per l’installazione
Collegamento dei cavi dati al terminale
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 3 fascette serracavo (dimensioni: 100 mm x 2,5 mm)
Procedura:
1. Spelare i conduttori dei cavi dati di 10 mm.
2. Rimuovere i terminali dalla String-Monitor Unit inferiore.
3. Collegare i conduttori dei cavi dati alla striscia di contatti a molla del terminale secondo lo schema elettrico:
• Tenere premuto il pulsante di attivazione.
• Inserire i conduttori:
• Rilasciare il pulsante di attivazione.
• Assicurarsi che i conduttori siano ben in sede.

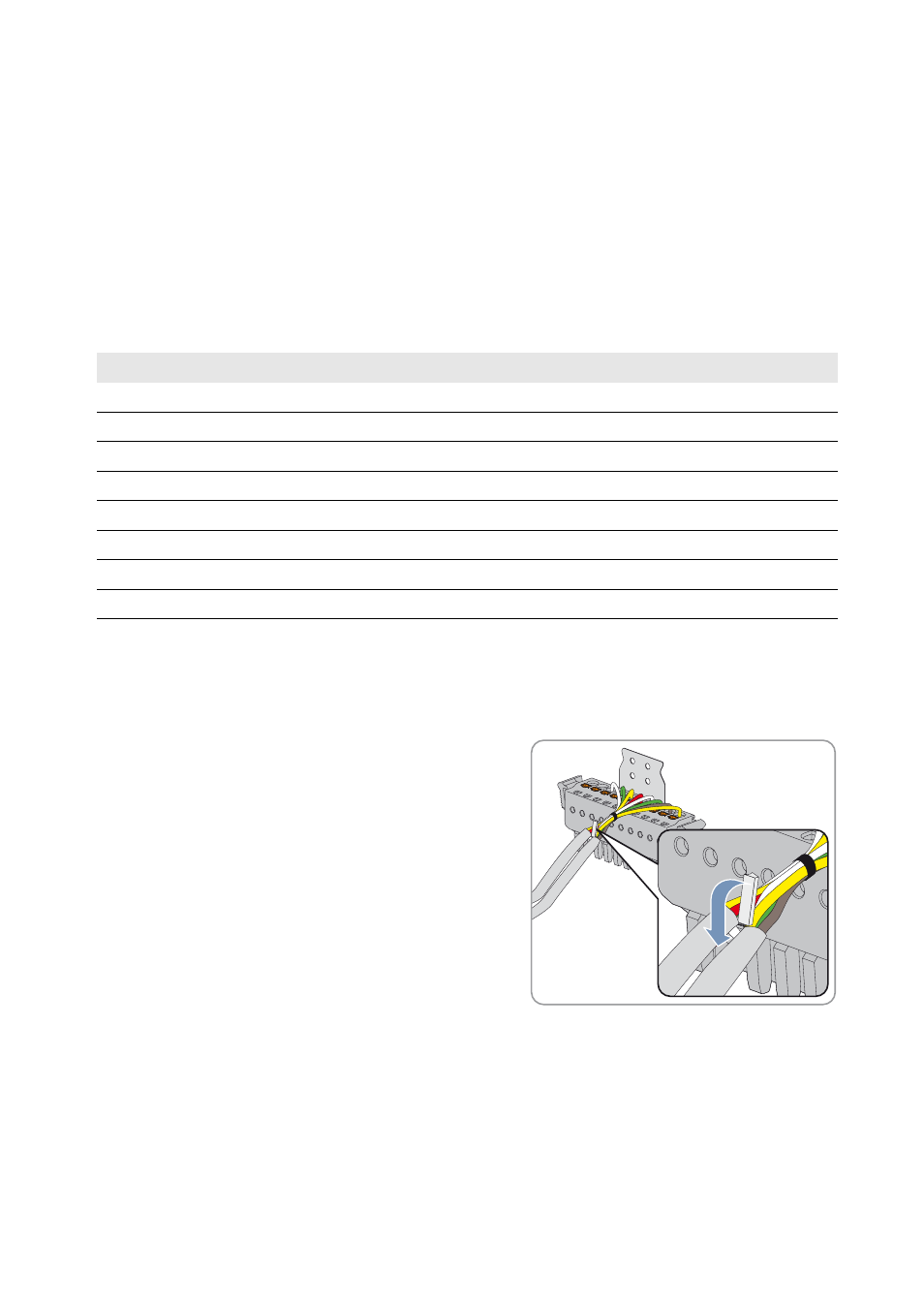

4. Raggruppare i conduttori dei cavi dati con una fascetta serracavo.
5. Posizionare i puntalini tra i cavi dati e il terminale.
Morsetto Segnale Colore dei conduttori*
* In conformità a DIN EN 47100; il colore dei conduttori può variare a seconda del cavo.
Pin 1 GND_EXT Coppia di conduttori: bianco/marrone
Pin 2 RS485L Verde
Pin 3 RS485H Giallo
Pin 4 +60V_EXT Coppia di conduttori: grigio/rosa
Pin 5 GND_EXT Coppia di conduttori: bianco/marrone
Pin 6 RS485L Verde
Pin 7 RS485H Giallo
Pin 8 +60V_EXT Coppia di conduttori: grigio/rosa
