SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSMxx-21-IA-BS-JP-it-20 25
Procedura:
1. Forare le membrane necessarie.
2. Infilare i cavi di stringa attraverso le stesse.
3. Tagliare a misura i cavi di stringa.

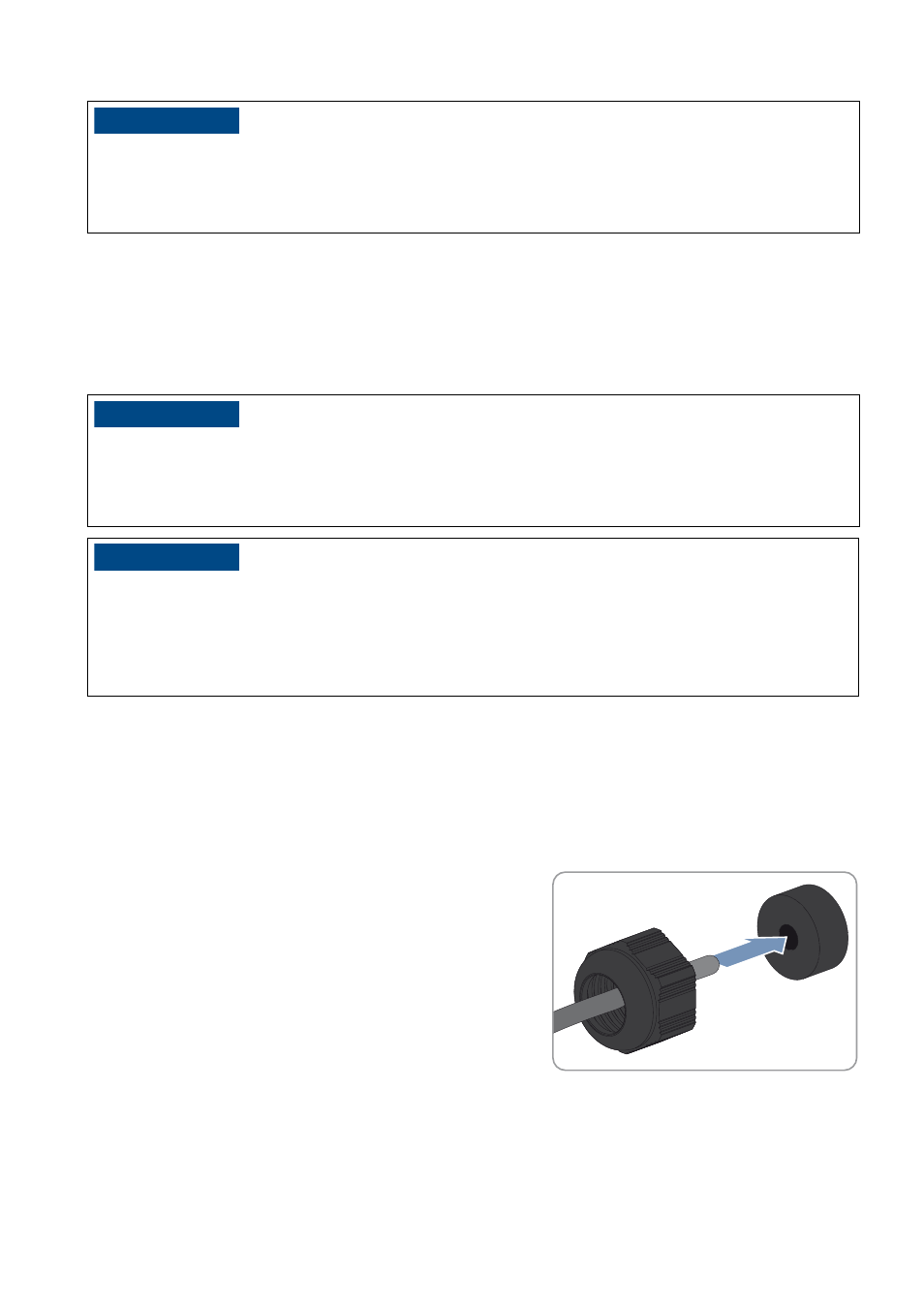

Inserimento dei cavi attraverso i pressacavi con guarnizioni ad anello ritagliabili
Introdurre ogni cavo nei pressacavi attenendosi alla procedura seguente.
Procedura:
1. Rimuovere il tappo di tenuta dal pressacavo.
2. Adattare il tappo di tenuta al diametro del cavo da inserire. A tale scopo, ritagliare dal centro del tappo di tenuta
solo il numero necessario di guarnizioni ad anello.
3. Infilare il cavo nel dado a risvolto del pressacavo, accertandosi che la filettatura del dado a risvolto sia rivolta in alto.
4. Tirare il cavo attraverso il tappo di tenuta.
5. Inserire il tappo di tenuta con il cavo nel pressacavo.
6. Tagliare a misura il cavo.
7. Stringere a fondo il pressacavo (coppia: 5 Nm).
"77*40
Danneggiamento di Sunny String-Monitor dovuto a penetrazione di umidità
La presenza di fori inutili nelle membrane della piastra pressacavo fa sì che l’umidità possa penetrare all’interno di
Sunny String-Monitor.
• Forare solamente un numero di membrane pari a quello dei cavi che si desidera far passare.
"77*40
Danneggiamento di Sunny String-Monitor dovuto a penetrazione di umidità
Pressacavi non ermetici possono comportare l’infiltrazione di umidità in Sunny String-Monitor.
• Nel tappo di tenuta dei pressacavi con guarnizioni ad anello ritagliabili, rimuovere un numero di guarnizioni
corrispondente al diametro del cavo.
"77*40
Danneggiamento del pressacavo dei cavi principali CC in caso di inserimento errato dei cavi
I cavi principali CC devono essere condotti attraverso il pressacavo in linea retta. Il carico trasversale esercitato sul
pressacavo da cavi inseriti in obliquo può comportare il danneggiamento del pressacavo stesso e della piastra di
fondo di Sunny String-Monitor.
• Accertarsi che i cavi principali CC siano condotti attraverso il pressacavo in linea retta.
