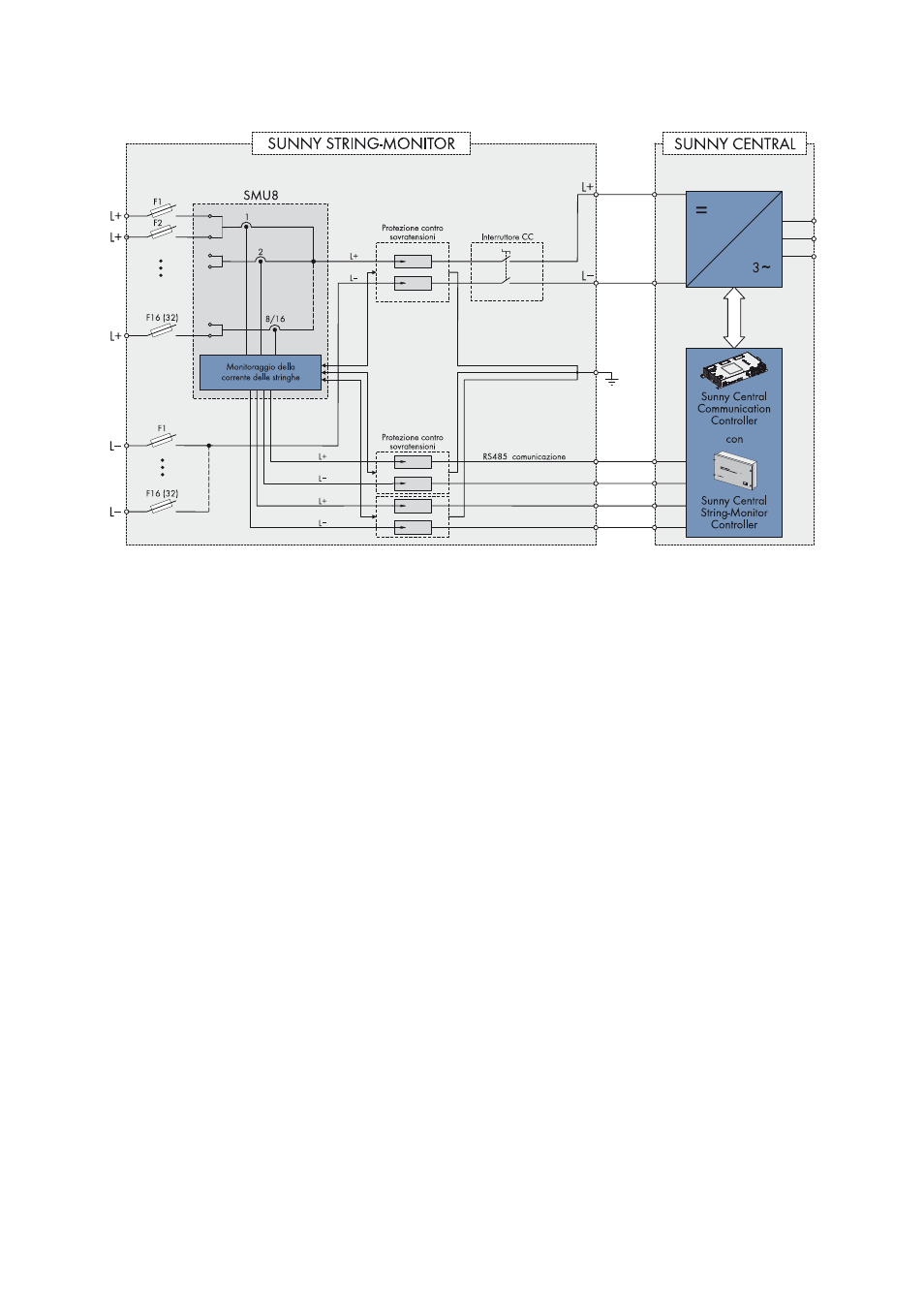

Schema a blocchi di Sunny String-Monitor SSM8-21-BS-JP/SSM16-21-BS-JP
Figura 4: Schema a blocchi di Sunny String-Monitor SSM8-21-BS-JP/SSM16-21-BS-JP
4.2 Monitoraggio delle stringhe
Il monitoraggio delle stringhe è affidato al circuito di misurazione String-Monitor Unit (SMU). String-Monitor Unit misura
le correnti di stringa e calcola in modo costante i valori medi delle correnti di stringa. Le correnti di stringa vengono
confrontate con i valori medi. Se una corrente di stringa differisce di un valore superiore alla tolleranza impostata rispetto
al valore medio, viene visualizzata l’avvertenza 380 SMU.
Per gli inverter centrali è possibile impostare tramite l’interfaccia utente i parametri per il monitoraggio delle stringhe e
visualizzare i valori medi (v. il manuale d’uso dell’inverter centrale in questione).
Grazie alla parametrizzazione è possibile determinare un guasto totale di una stringa FV. Attraverso più intervalli di
interrogazione è possibile individuare con sicurezza le correnti di stringa lievemente aumentate, distinguendole dalle
normali fluttuazioni della corrente del generatore FV.
Qui di seguito sono descritti:
• Le condizioni alle quali ha luogo il monitoraggio delle stringhe.
• Gli intervalli con i quali ha luogo la trasmissione di dati.
• I parametri importanti per la sensibilità del monitoraggio delle stringhe.
Presupposti per l’attivazione del monitoraggio delle stringhe
☐ La potenza CC P
CC
del generatore FV supera del 5% la potenza nominale CA P
CA nom
di Sunny Central.
P
CC
> 0,05 * P
CA nom
☐ Il valore medio delle correnti di stringa dei singoli gruppi I
M stringa
è superiore o pari a 0,5 A.
I
M stringa
≥ 0,5 A
Quota di errore
La quota di errore è un valore che misura la sensibilità del monitoraggio delle stringhe. La quota di errore può essere
parametrizzata mediante tempo di reazione e tolleranza e viene calcolata con la seguente formula:
