4 Descrizione del prodotto SMA Solar Technology AG
14 SSMxx-21-IA-BS-JP-it-20 Istruzioni per l’installazione
Le singole quote di errore dei canali di misurazione vengono azzerate alle ore 0:00.
Intervalli di interrogazione
Sunny String-Monitor misura le correnti di stringa in modo costante e le memorizza a intervalli regolari. Il datalogger
interroga tali valori ogni 5 minuti.
Tempo di reazione
Il tempo di reazione è l’intervallo che intercorre tra il verificarsi di un errore e l’emissione del relativo messaggio di errore.
Il tempo di reazione impostato di fabbrica è pari a 180 minuti. È possibile impostare il parametro del tempo di reazione
tra 2 e 1 440 minuti.
Tolleranza
La tolleranza indica di quanto la corrente di stringa può scostarsi dal valore medio. Quando la corrente di stringa non
rientra nei limiti di tolleranza, il datalogger riconosce lo scostamento e lo memorizza. È possibile impostare la tolleranza
tra il 10% e il 100%.
Raggruppamento di stringhe
Per semplificare il monitoraggio è possibile assegnare le stringhe agli 8 canali di misurazione. Nell’eventualità che
singole stringhe FV siano in ombra, orientate differentemente o dotate di moduli FV diversi, è possibile raggruppare
anche i singoli canali di misurazione. Ciò consente di confrontare i canali di misurazione con le stesse caratteristiche.
Confronto
Il datalogger confronta ogni 5 minuti la corrente di stringa con il valore medio del gruppo. Quando la corrente di stringa
oltrepassa il limite di tolleranza, il datalogger memorizza tale scostamento. Se alla verifica successiva continua a
sussistere uno scostamento tra la corrente di stringa e il valore medio, gli scostamenti vengono sommati. Se il totale degli
scostamenti oltrepassa la quota di errore, il datalogger emette l’avvertenza 380 SMU. Confermando l’errore si azzera
la quota di errore e si annulla l’avvertenza.
Su Sunny Central Control o mediante SC-COM è possibile individuare quale Sunny String-Monitor e quali canali di
misurazione si scostano dal valore medio del gruppo.
Tutte le correnti di stringa vengono confrontate con il suddetto valore medio a intervalli di interrogazione di 5 minuti. Se
tutte le correnti di stringa rientrano nella tolleranza impostata del 10%, non viene eseguita alcuna addizione.
Se una stringa FV presenta una corrente di 6 A, verrà sommata la differenza tra la corrente di stringa effettiva di 6 A e
il limite di tolleranza di 5,5 A. La differenza è pari a 0,5 A, un valore che corrisponde a uno scostamento del 10% dal
valore medio. Tale differenza del 10% verrà dunque sommata fino a raggiungere la quota di errore pari al 20%.
Se l’errore permane invariato, la quota di errore verrà raggiunta dopo 2 intervalli di interrogazione. A questo punto il
datalogger invierà l’avvertenza 380 SMU.
Esempio:
Si parte dal presupposto che nel momento t
0
il valore medio di un gruppo sia pari a 5 A. La tolleranza impostata è pari
al 10%. Il campo di tolleranza è compreso pertanto tra 4,5 A e 5,5 A. Il tempo di reazione è impostato su 10 minuti.

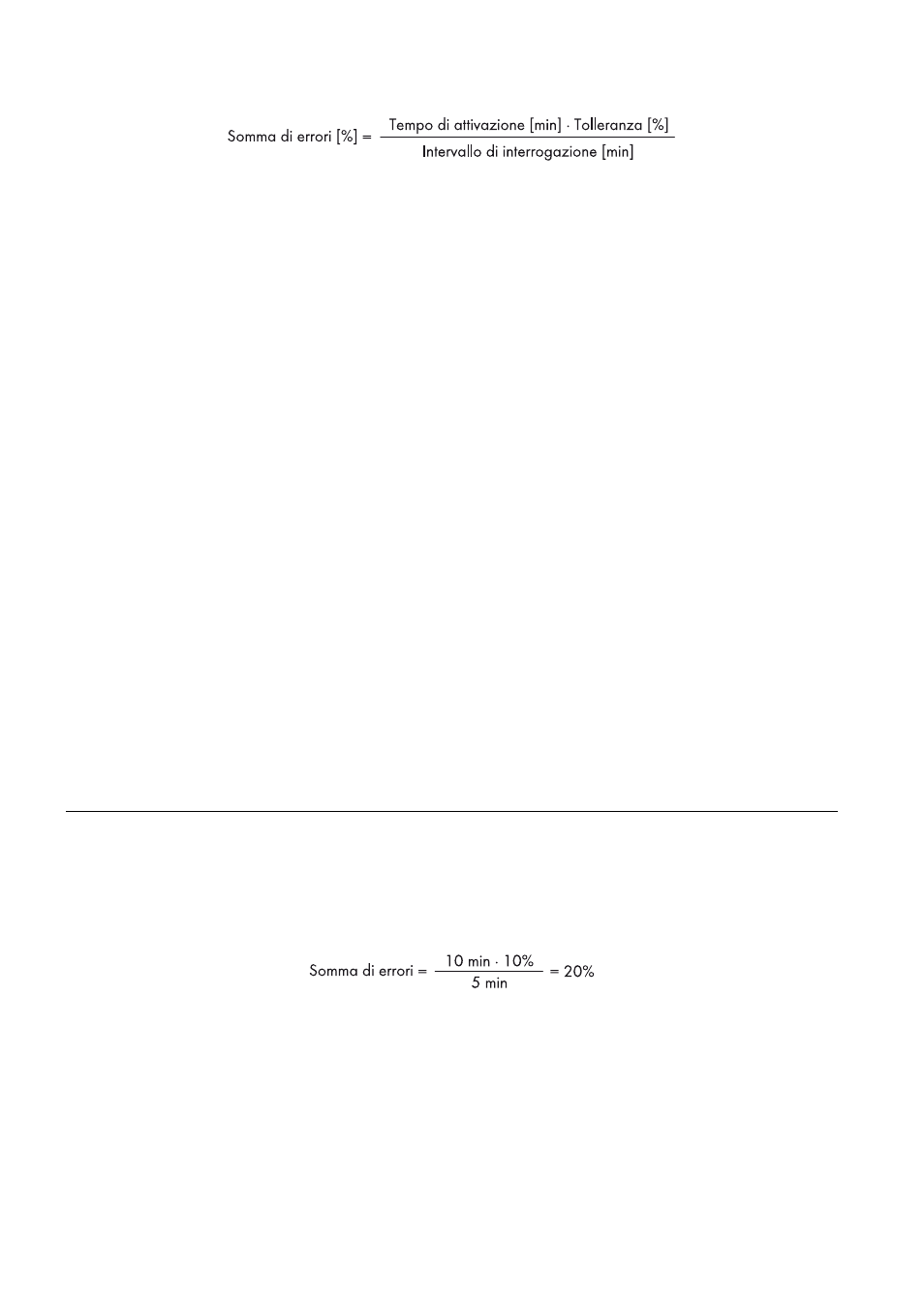

L’intervallo di interrogazione corrisponde a 5 minuti. La quota di errore può pertanto essere calcolata con la seguente
formula:
