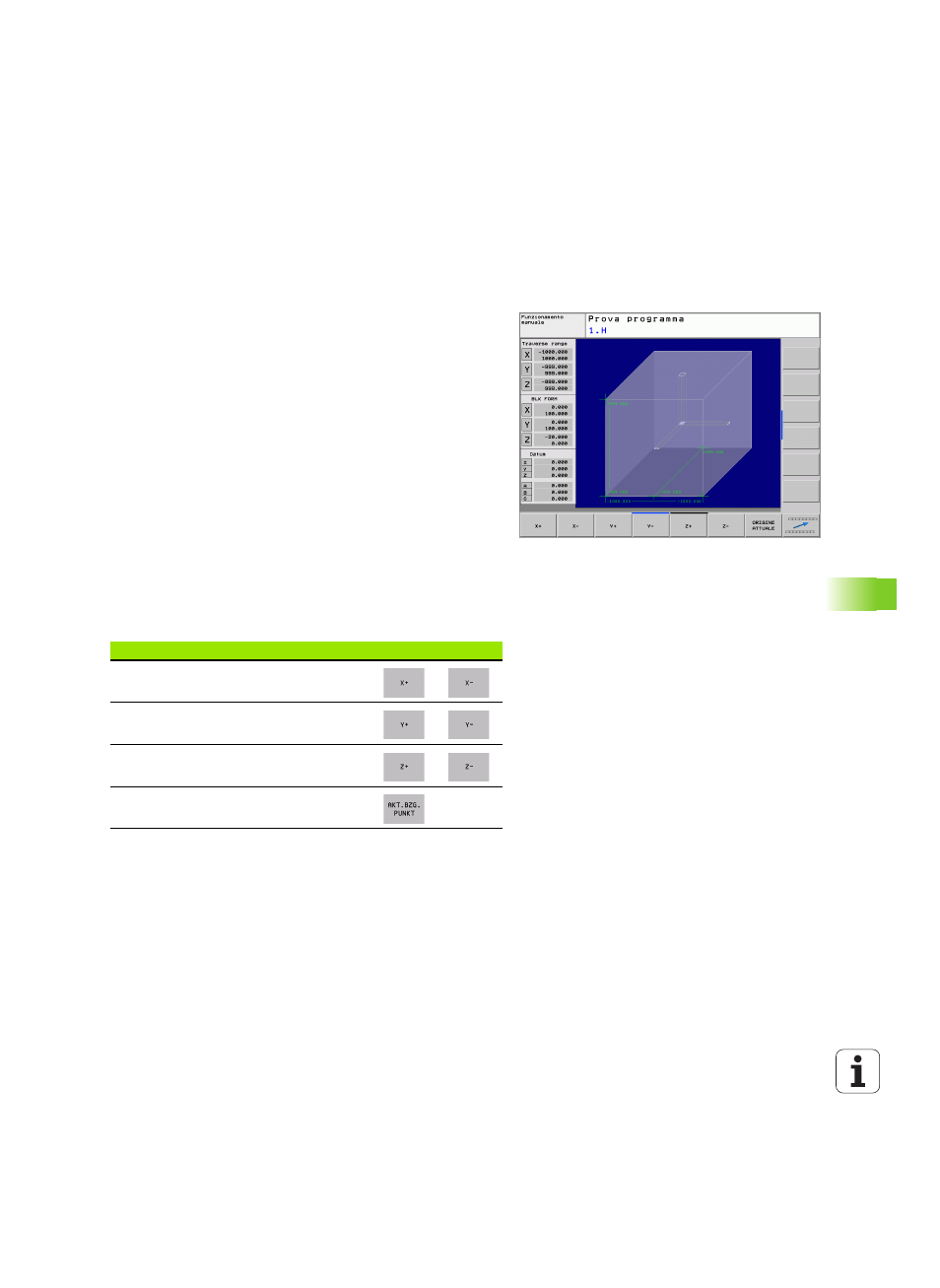

11.2 Rappresentazione pezzo grezzo
nello spazio di lavoro
Impiego
Nel modo operativo test del programma, è possibile effettuare una
verifica grafica della posizione o dell’origine del pezzo grezzo nello
spazio di lavoro della macchina e attivare il controllo di tale spazio nel
modo operativo Test del programma: A tale scopo premere il softkey
Impostazione origine
.
Un altro parallelepipedo trasparente rappresenta il pezzo grezzo, le cui
dimensioni sono presentate nella tabella BLK FORM. Il TNC ricava le
dimensioni dalla definizione del pezzo grezzo del programma
selezionato. Il parallelepipedo che rappresenta il pezzo grezzo
definisce il sistema di coordinate la cui origine si trova all'interno del
parallelepipedo. La posizione dell’origine attiva nel campo di
spostamento può essere visualizzata premendo il softkey ORIGINE
CORR.
L'esatta posizione del grezzo all'interno dello spazio di lavoro non è
essenziale per il test del programma con sorveglianza dettagliata. Se
tuttavia si attiva il controllo dello spazio di lavoro, si deve spostare
„graficamente“ il pezzo grezzo in modo che venga a trovarsi all’interno
dello spazio di lavoro. Impiegare a tale scopo i softkey presentati nella
tabella.
Inoltre si può attivare l’origine corrente per il modo operativo Test del
programma (vedere la Tabella seguente, ultima riga).
Funzione Softkey
Spostamento del pezzo grezzo in direzione
X positiva/negativa
Spostamento del pezzo grezzo in direzione
Y positiva/negativa
Spostamento del pezzo grezzo in direzione Z
positiva/negativa
Visualizzazione del pezzo grezzo riferito
all'origine impostata
