HEIDENHAIN TNC 320 271
8.6 Cicli di spianat
u
ra
8.6 Cicli di spianatura
Panoramica
Il TNC mette a disposizione 4 cicli per la lavorazione di superfici dalle
seguenti caratteristiche:
„ rettangolari piane
„ piane con angoli obliqui
„ con qualsiasi inclinazione
„ con andamento irregolare

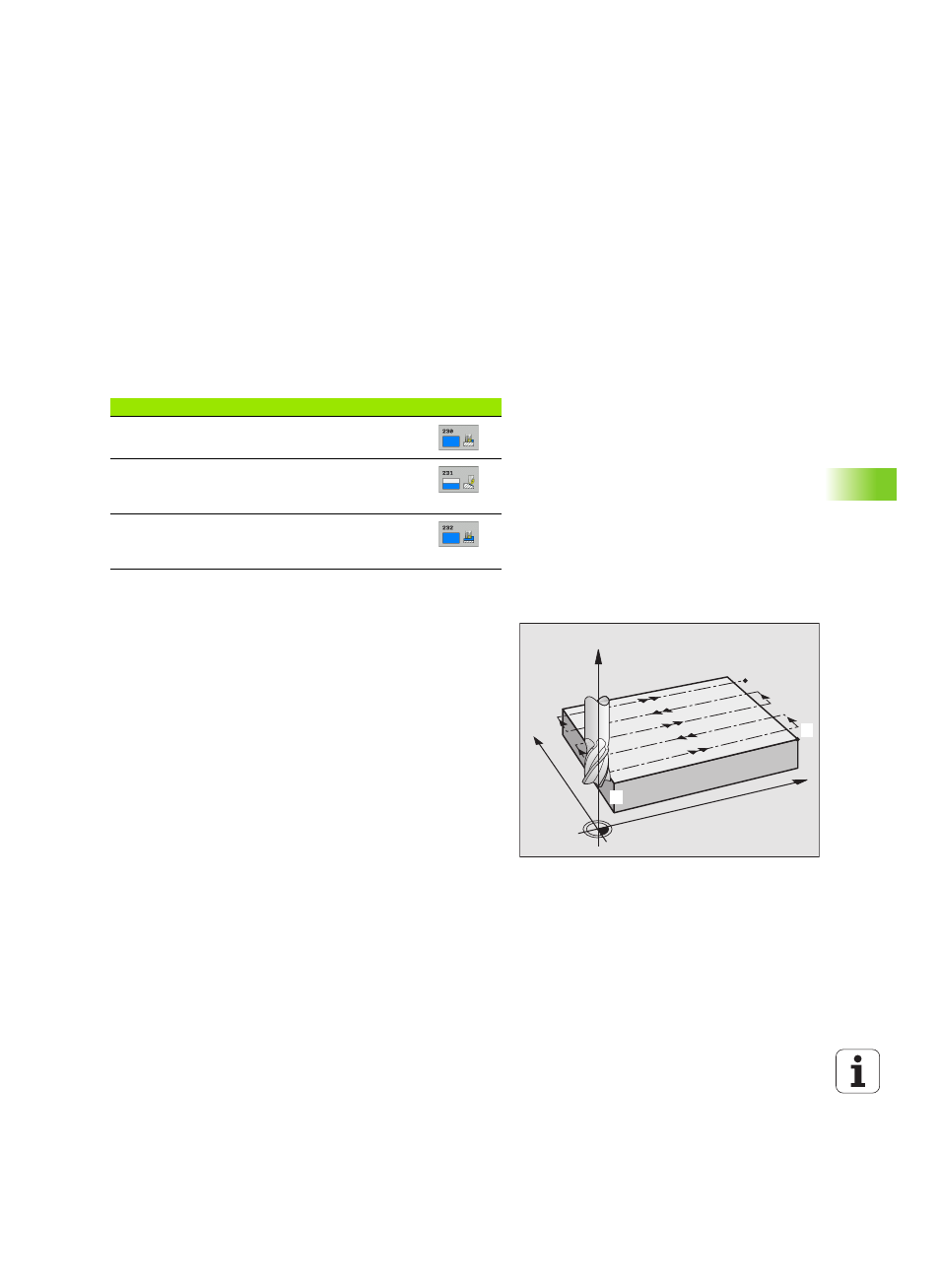

SPIANATURA (Ciclo 230)
1 Il TNC porta l’utensile in rapido FMAX dalla posizione attuale nel
piano di lavoro al punto di partenza
1 , spostando l’utensile della
quota del suo raggio verso sinistra e verso l’alto
2 Successivamente l’utensile si porta con FMAX nell’asse del
mandrino alla DISTANZA DI SICUREZZA e in seguito con
l'AVANZAMENTO IN PROFONDITÀ alla posizione di partenza
programmata nell'asse del mandrino
3 Successivamente l'utensile si porta con l'AVANZAMENTO
FRESATURA programmato sul punto finale
2 , che il TNC calcola dal
punto di partenza, dalla lunghezza e dal raggio dell'utensile
programmati
4 Il TNC sposta l'utensile con l'AVANZAMENTO FRESATURA
TRASVERSALE sul punto di partenza della linea successiva,
calcolando lo spostamento dalla larghezza e dal numero di tagli
programmati
5 Successivamente l’utensile ritorna in direzione negativa sul primo
asse
6 La spianatura viene ripetuta fino al completamento della superficie
programmata
Ciclo Softkey
230 SPIANATURA
Per superfici rettangolari piane
231 SUPERFICIE REGOLARE
Per superfici con angoli obliqui, inclinate o ad
andamento irregolare
232 FRESATURA A SPIANARE
Per superfici piane rettangolari, con indicazione del
sovrametallo e più accostamenti
X
Y
Z
1 1
1 2
