HEIDENHAIN TNC 320 127
6.4 T
raiet
to
ri
e - Coor
dinat
e car
tesiane
Esempi di blocchi NC
Conferma della posizione reale
Un blocco lineare (blocco L) può essere generato anche con il tasto
"CONFERMA DELLA POSIZIONE REALE":
8 Portare l'utensile in modo operativo FUNZIONAMENTO MANUALE
sulla posizione da confermare
8 Commutare dalla visualizzazione dello schermo alla
MEMORIZZAZIONE/EDITING PROGRAMMA
8 Selezionare il blocco di programma dopo il quale si desidera inserire
il blocco L
8 Premere il tasto "CONFERMA POSIZIONE REALE": il
TNC genererà un blocco L con le coordinate della
posizione reale

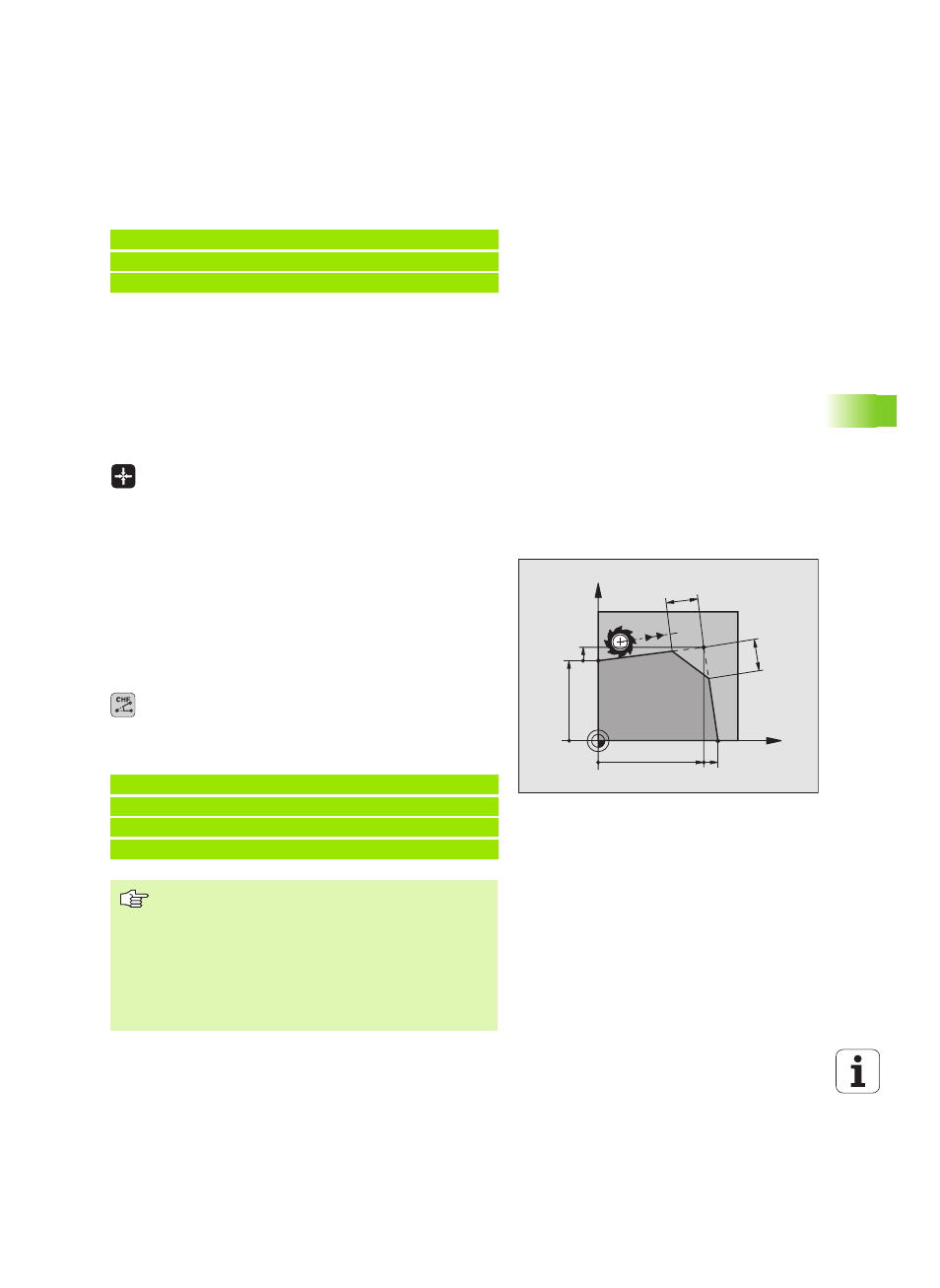

Inserimento di uno smusso CHF tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette,
possono essere smussati.
„ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
„ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
„ Lo smusso deve poter essere eseguito con l'utensile attuale
8 Smusso : lunghezza dello smusso
Ove necessario:
8 Avanzamento F (attivo solo nel blocco CHF)
Esempi di blocchi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un blocco
CHF.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo tagliato dallo smusso e non viene toccato.
L'avanzamento programmato in un blocco CHF è attivo
solo in questo blocco. Dopo il blocco CHF ridiventa attivo
l'avanzamento programmato nel blocco precedente.
X
Y
40
12 30
5
12
5
