HEIDENHAIN TNC 320 231
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
u
re

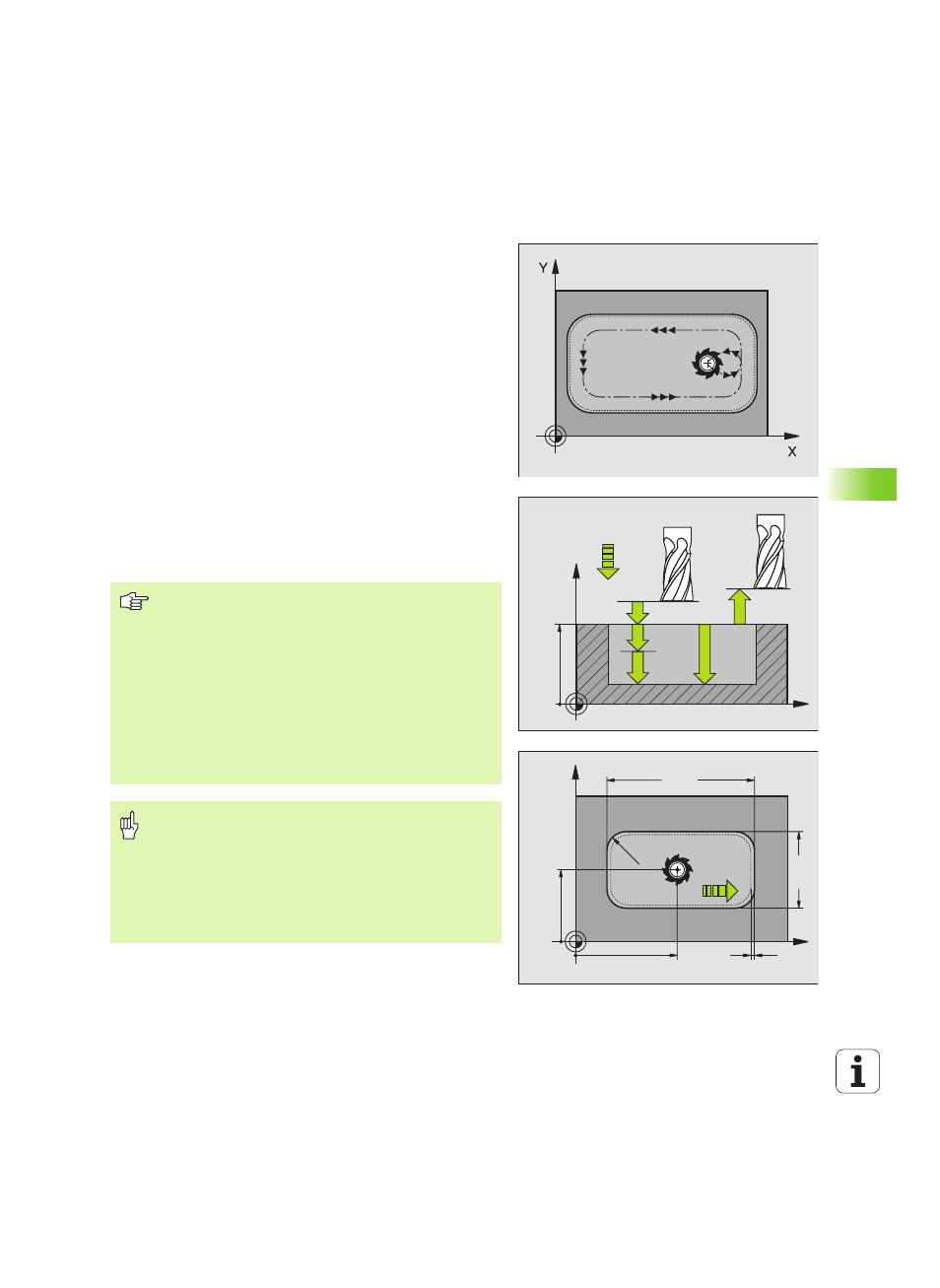

FINITURA DI TASCHE (Ciclo 212)
1 Il TNC porta l’utensile automaticamente nell’asse del mandrino alla
DISTANZA DI SICUREZZA oppure, se programmato, alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro della tasca
2 Dal centro della tasca l'utensile si porta nel piano di lavoro al punto
di partenza della lavorazione. Per calcolare il punto di partenza il
TNC tiene conto del SOVRAMETALLO del pezzo e del raggio
dell'utensile. Event. il TNC effettua una penetrazione nel centro
della tasca
3 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo
porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO IN PROFONDITA' alla prima PROFONDITA' DI
ACCOSTAMENTO
4 Successivamente l'utensile entra tangenzialmente sul profilo del
pezzo finito ed esegue una contornatura con fresatura concorde
5 In seguito l'utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Questa procedura (da 3 a 5) si ripete fino al raggiungimento della
PROFONDITA' programmata
7 Alla fine del ciclo il TNC porta l'utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmata, alla 2ª DISTANZA DI SICUREZZA
e successivamente al centro della tasca (posizione finale =
posizione iniziale)
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Da osservare prima della programmazione
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile e nel piano di lavoro.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Se si desidera rifinire la tasca dal pieno utilizzare frese con
tagliente frontale a taglio centrale (DIN 844) e
programmare piccoli AVANZAMENTI IN PROFONDITA'.
Dimensione minima della tasca: tre volte il raggio
dell'utensile.
Con il parametro macchina suppressDepthErr si imposta
se il TNC deve emettere un messaggio d’errore (on)
oppure no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
