HEIDENHAIN TNC 320 383
1
1
.1 Gr
afica

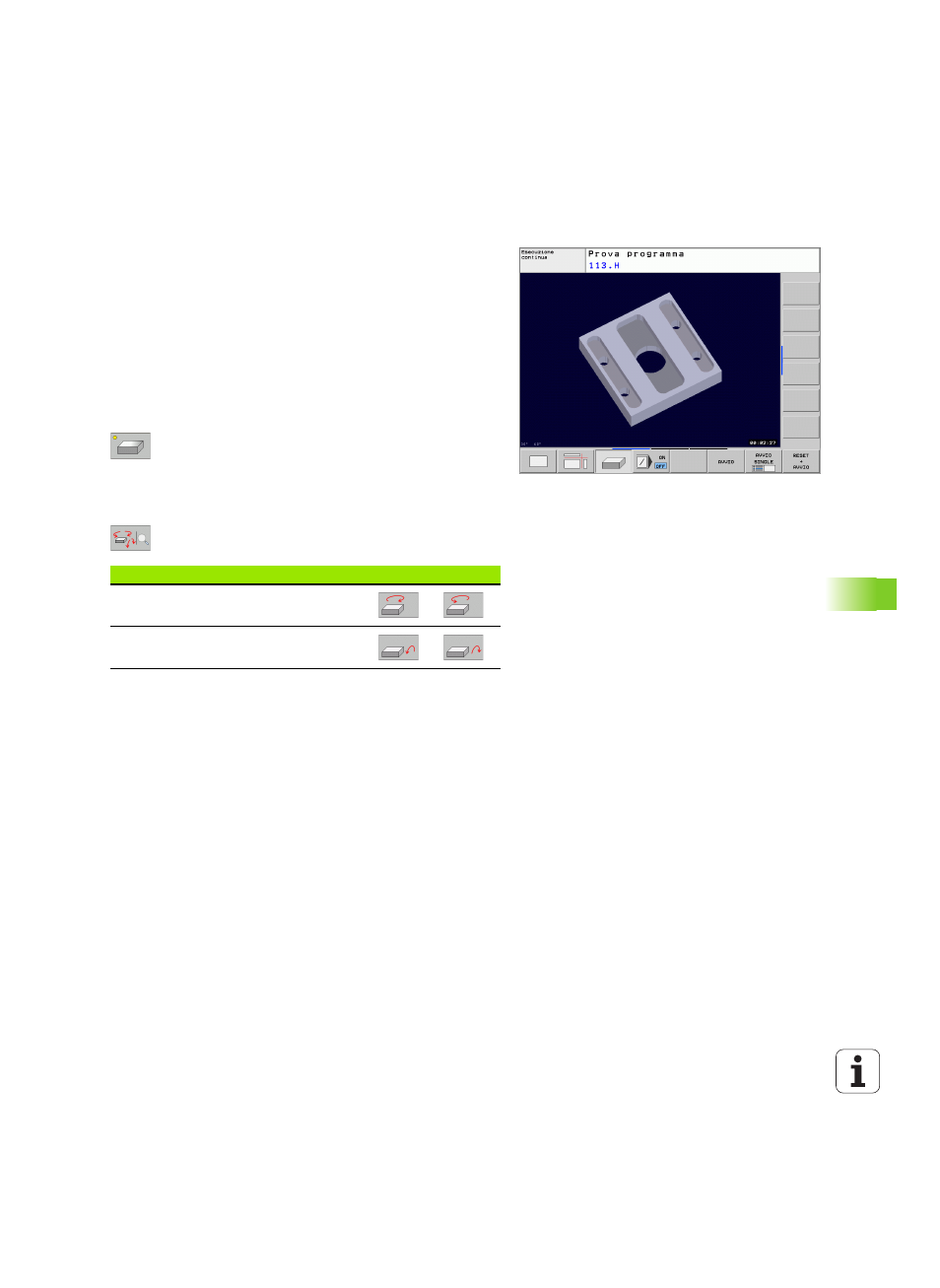

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo.
La rappresentazione 3D può essere ruotata intorno all'asse verticale e
inclinata intorno all’asse orizzontale. I contorni del pezzo grezzo
all'inizio della simulazione grafica possono essere visualizzati quale
cornice.
I contorni del pezzo grezzo all'inizio della simulazione grafica possono
essere visualizzati quale cornice.
Nel modo operativo Test del programma sono disponibili funzioni per
l'ingrandimento di dettagli,vedere "Ingrandimento di dettagli", pag.
384.
8 Selezionare mediante softkey la rappresentazione 3D.
Rotazione della rappresentazione 3D
8 Commutare il livello softkey, finché viene visualizzato il softkey di
selezione delle funzioni di rotazione
8 Selezione delle funzioni di rotazione:
Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 15°
Inclinazione della rappresentazione intorno
all’asse orizzontale in passi di 15°
