126 6 Programmazione: Programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e car
tesiane
6.4 Traiettorie - Coordinate
cartesiane

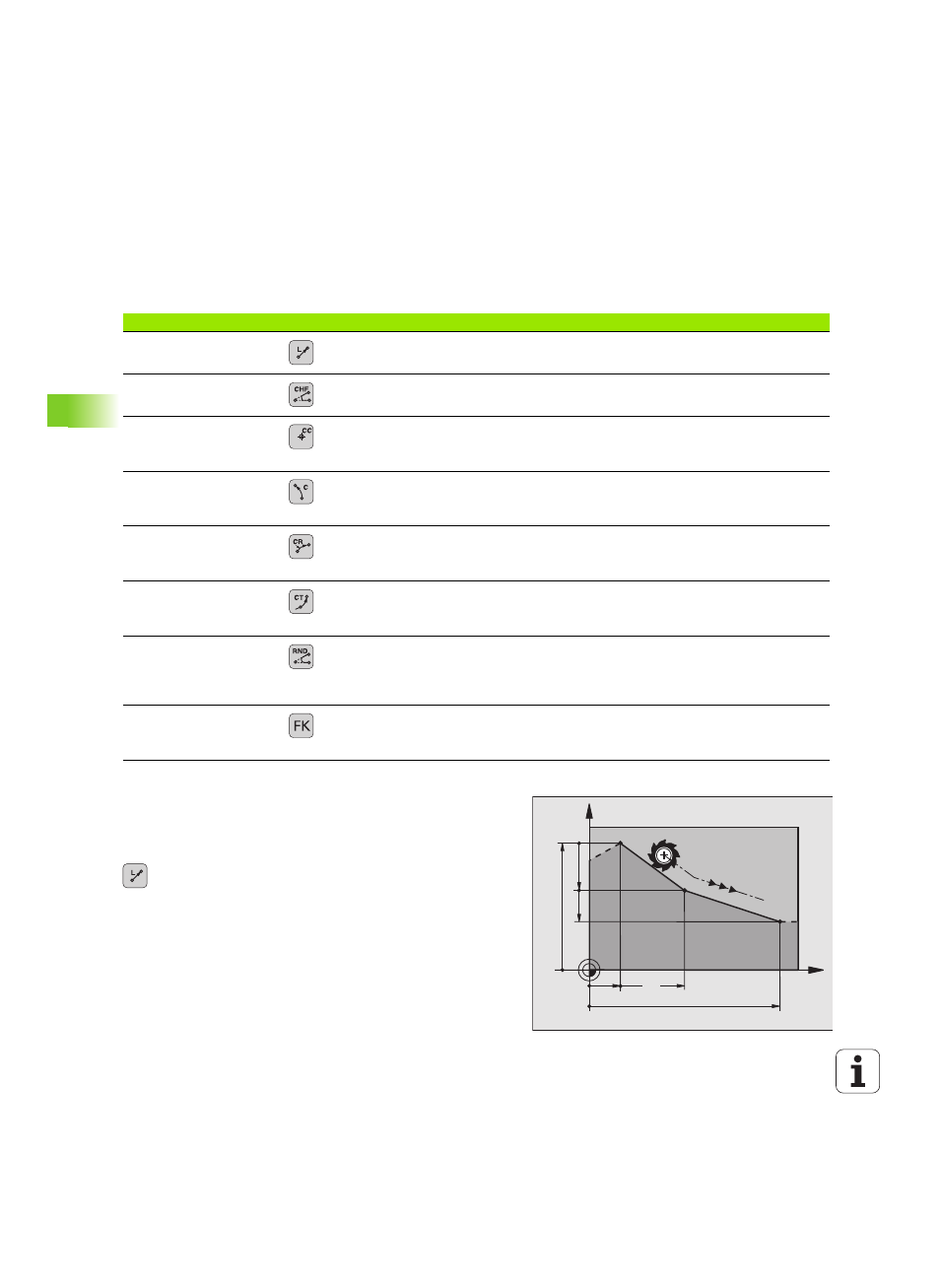

Indice delle funzioni di traiettoria
Retta L
Il TNC sposta l’utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
8 Coordinate del punto finale della retta
Ove necessario:
8 Correzione raggio RL/RR/R0
8 Avanzamento F
8 Funzione ausiliaria M
Funzione Tasto Traiettoria utensile Inserimenti necessari
Retta L
ingl.: Line Retta Coordinate del punto finale della
retta
Smusso: CHF
ingl.: CHamFer Smusso tra due rette Lunghezza dello smusso
Centro del cerchio CC
(Polo);
ingl.: Circle Center Nessuna Coordinate del centro del cerchio,
cioè del polo
Arco di cerchio C
ingl.: Circle Traiettoria circolare intorno al
centro del cerchio CC verso il
punto finale dell'arco di cerchio Coordinate del punto finale del
cerchio, senso di rotazione
Arco di cerchio CR
ingl.: Circle by Radius Traiettoria circolare con raggio
determinato Coordinate del punto finale del
cerchio, raggio del cerchio, senso
di rotazione
Arco di cerchio CT
ingl.: Circle Tangential Traiettoria circolare con raccordo
tangenziale agli elementi di profilo
precedente e successivo Coordinate del punto finale del
cerchio
Arrotondamento spigoli
RND
ingl.: RouNDing of
Corner Traiettoria circolare con raccordo
tangenziale agli elementi di profilo
precedente e successivo Raggio dell'angolo R
Programmazione libera
dei profili FK Retta o traiettoria circolare con
raccordo qualsiasi all'elemento di
profilo precedente ¦F=FF˜‡"aF››paF˜J˜
pV"hh"«apmF˜da*F"˜=Fa˜zpOada˜
‡:˜z"V˜sTT
X
Y
60
15
40
10
10
20
