96 II Dati tecnici
II - 2 Configur
azione di sist
ema
Diagnosi

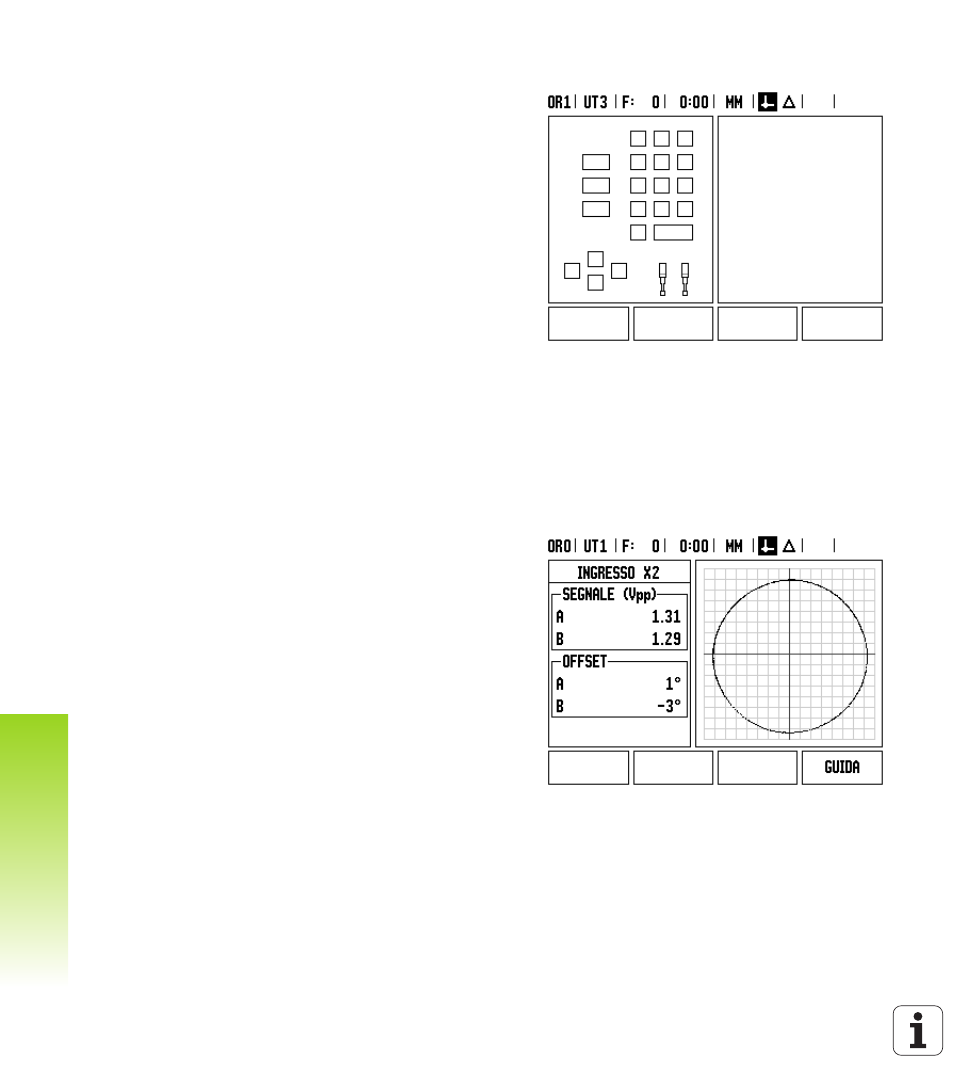

La maschera DIAGNOSI consente di testare tastiera, tastatore di
spigoli e sistemi di misura.
Test della tastiera
L'immagine della tastiera visualizzata sullo schermo del visualizzatore
indica quando un tasto viene premuto e rilasciato.
 Premere ciascun tasto e softkey per testarne la funzionalità. Quando
si preme un tasto, viene visualizzato un punto in corrispondenza
dello stesso a indicare il regolare funzionamento.
 Premere il tasto C due volte per uscire dal test della tastiera.
Test del tastatore di spigoli
 Per testare il tastatore di spigoli analogico, sfiorare con il tastatore il
pezzo e un asterisco (*) verrà visualizzato sopra il simbolo sinistro del
tastatore di spigoli. Per testare il tastatore di spigoli digitale, sfiorare
con il tastatore il pezzo e un asterisco (*) verrà visualizzato sopra il
simbolo destro del tastatore di spigoli. A seconda del tipo di
tastatore di spigoli utilizzato, l'asterisco (*) sarà visualizzato sulla
relativa icona. L'asterisco (*) visualizzato sullo schermo indica che il
tastatore di spigoli sta comunicando con il visualizzatore.
Test del display
 Per testare il display premere il tasto ENTER ripetutamente in modo
da far assumere al display i colori del test nero, bianco e grigio.
Rappresentazione grafica del segnale di un sistema di misura
Questo parametro consente di rappresentare graficamente il segnale
di ciascun sistema di misura.
 Selezionare il sistema di misura da verificare.
 Selezionare l'ingresso desiderato del sistema di misura e premere il
tasto ENTER.
 Non appena il sistema di misura inizia a traslare, vengono visualizzati
i segnali dei canali A e B.
