I - 2 Uso dell’ND 780
Emissione del valore misurato
La funzione EMISS. VAL. MISURATO consente di trasferire i valori
attuali visualizzati e i valori di tastatura tramite una interfaccia seriale.
L'emissione dei valori attuali visualizzati viene attivata tramite un
segnale hardware esterno oppure tramite un comando (Ctrl B) inviato
all’ND 780 tramite l'interfaccia seriale.
La maschera EMISS. VAL. MISURATO permette di impostare
l'emissione di dati durante il procedimento di tastatura su ON o OFF
ed è inoltre utilizzata per impostare l'opzione CONGELA VISUALIZZ.
EMISS. TASTATORE (solo Fresare) – Questa funzione può essere
impostata su ON o OFF. Se impostata su ON, i dati vengono emessi
non appena terminata l'operazione di tastatura.
CONGELA VISUALIZZ. – Opzioni:
OFF: l'emissione del valore misurato viene visualizzata
direttamente sullo schermo.
CONCOMITANTE: l'emissione del valore misurato si arresta sullo
schermo e rimane ferma fino a quando l'ingresso di
commutazione è attivo.
CONGELA: il valore visualizzato si arresta ma viene aggiornato ad
ogni nuova emissione del valore misurato.
Consultare il capitolo II-5 "Emissione del valore misurato" per
informazioni sul formato dei dati emessi.
Aiuto grafico di posizionamento

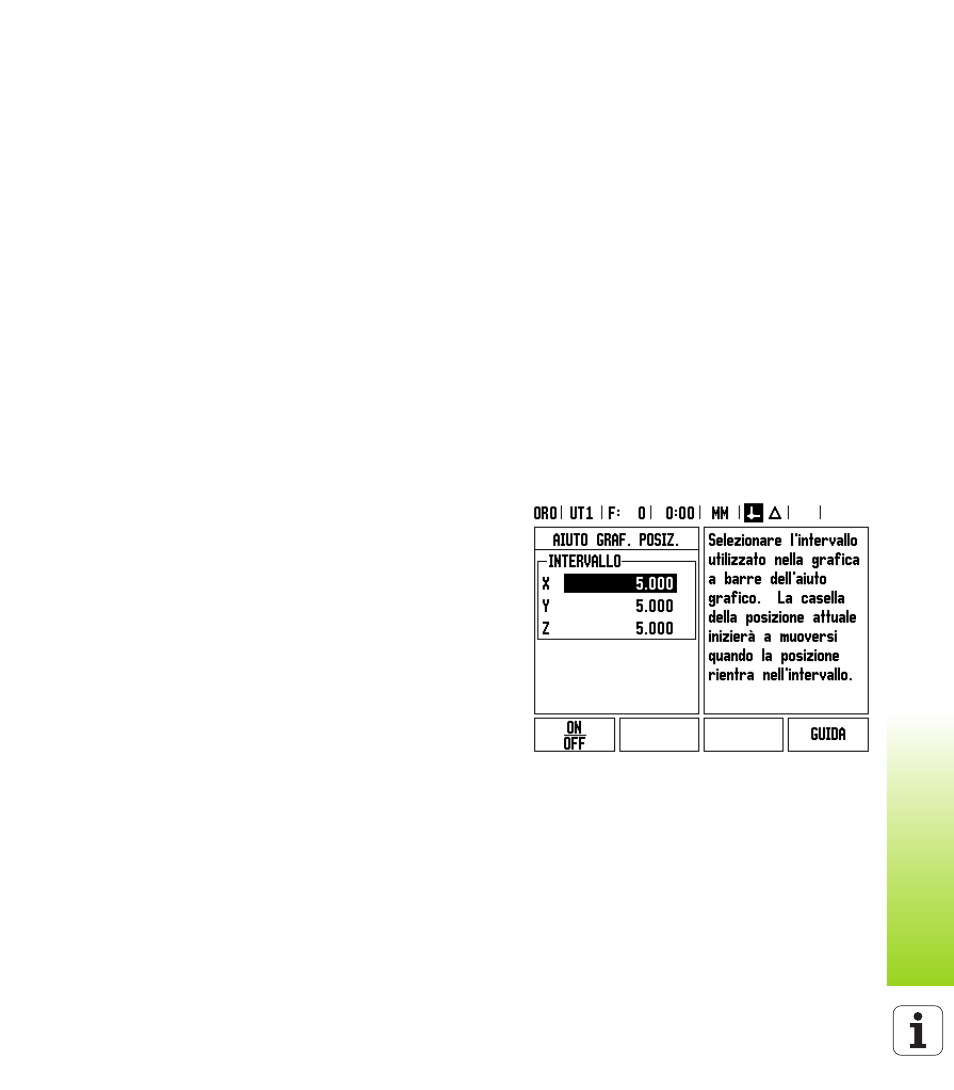

La maschera AIUTO GRAF. POSIZ. consente di configurare la grafica
a barre impiegata per la visualizzazione della posizione degli assi in
modalità Percorso residuo. Ogni asse ha il suo proprio intervallo.
Premere il softkey ON/OFF per abilitare l'aiuto grafico di
posizionamento o semplicemente iniziare ad immettere i valori
utilizzando la tastiera numerica. La casella della posizione attuale
inizierà a muoversi quando la posizione rientra nell'intervallo definito.
Barra di stato
La barra di stato si trova sul bordo superiore dello schermo ed è
formata da caselle che visualizzano l’origine attiva, l’utensile
selezionato, l’avanzamento, il cronometro e l’indicazione della pagina.
Premere il softkey ON/OFF per selezionare ciascuna impostazione
che si desidera visualizzare.
