ND 780 91
II - 2 Configur
azione di sist
ema
Compensazione errore
Il percorso di traslazione di un utensile determinato dal sistema di
misura può, in alcuni casi, differire dal percorso effettivamente
compiuto dall'utensile. Questo può verificarsi a causa dell'errore del
passo della vite a circolazione di sfere o della deflessione e inclinazione
degli assi. Tale errore può essere lineare o non lineare e determinato
con un sistema di misura comparatore, ad esempio il sistema VM 101
di HEIDENHAIN, o con calibri a blocchetto. La relativa analisi consente
di determinare il tipo di errore e la necessaria compensazione (lineare
o non lineare).
L’ND 780 consente di compensare tali errori e ogni asse può essere
programmato separatamente con l'idoneo fattore di compensazione.
Compensazione errore lineare
La compensazione errore lineare può essere applicata se i risultati del
confronto con lo standard di riferimento indicano un errore lineare
sull'intera corsa utile. In tal caso l'errore può essere compensato
calcolando un singolo fattore di compensazione.
Per il calcolo della compensazione errore lineare utilizzare questa
formula:
Fattore di correzione LEC = ((S – M) / M) x 10
6
ppm con:
Esempio:
se la lunghezza dello standard di riferimento impiegato è di
500 mm e la lunghezza misurata lungo l'asse X è di 499,95, il
fattore LEC per l'asse X è di 100 parti per milione (ppm).
LEC = ((500 – 499.95) / 499.95) x 10 6 ppm = 100 ppm (arrotondato al
numero intero superiore).

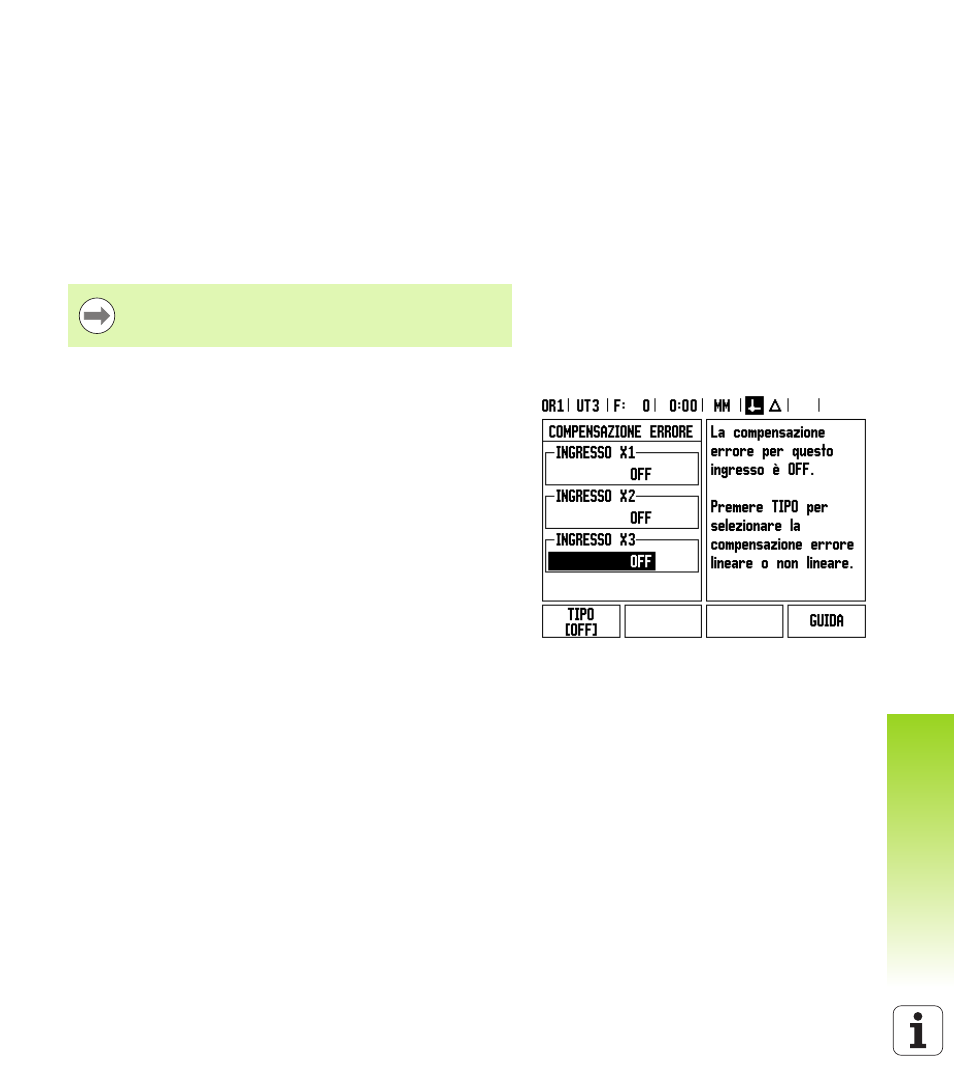

 Se noti, i dati sull'errore del sistema di misura possono essere
inseriti direttamente. Premere il softkey TIPO per selezionare la
compensazione LINEARE.
 Immettere il fattore di compensazione in parti per milione (PPM) e
premere il tasto ENTER.
La compensazione errore è disponibile soltanto per sistemi
di misura lineari.
S lunghezza misurata con standard di riferimento
M lunghezza misurata con sistema di misura su asse
