46 I Istruzioni operative
I - 3 F
unzioni specific
he pe
r applicazioni di fr
esat
ur
a
Funzioni di tastatura per selezione origine

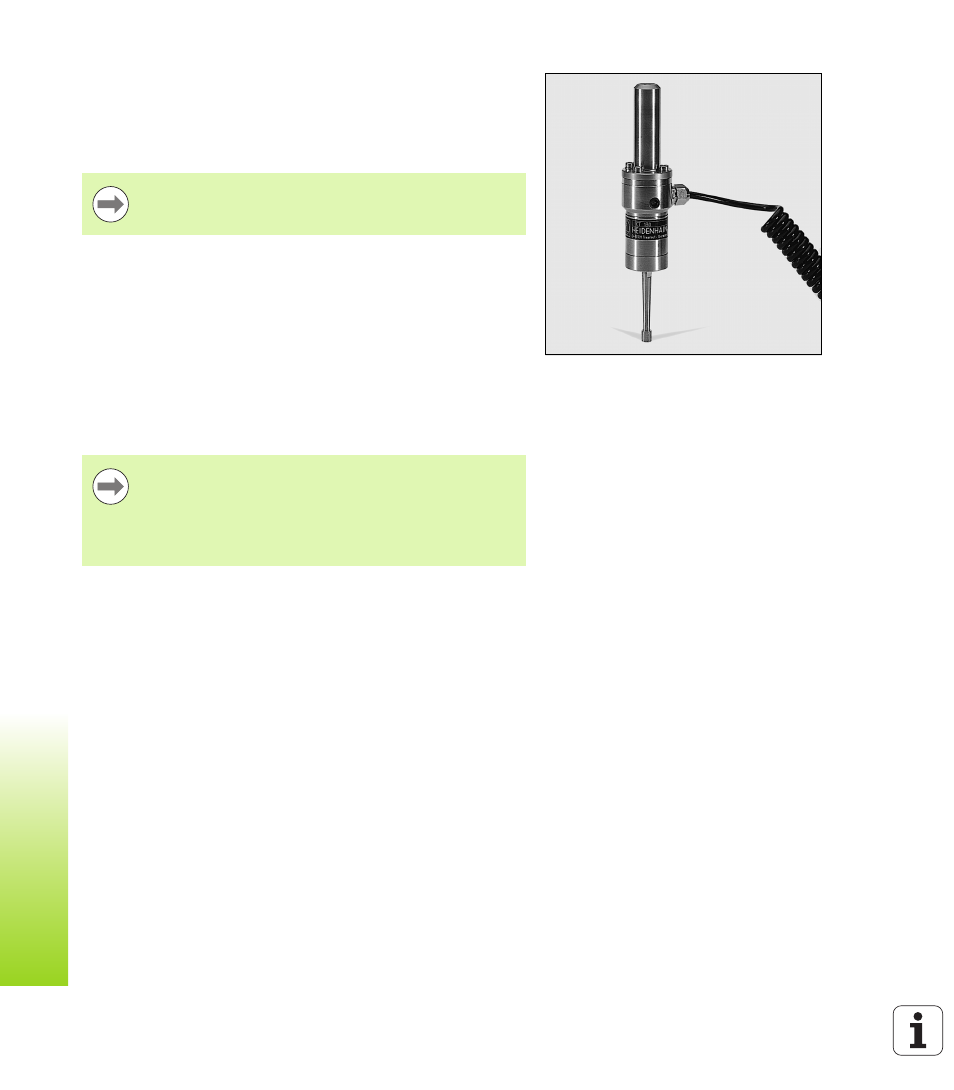

L'ND 780 supporta un tastatore di spigoli 3D KT 130 prodotto da
HEIDENHAIN, collegato tramite X10.
Il visualizzatore supporta anche un tastatore di spigoli analogico
collegato tramite il phono jack da 3.5 mm posto sul retro dell’unità.
Entrambi i tipi funzionano secondo lo stesso principio.
Per le funzioni di tastatura sono disponibili i seguenti softkey.
 Spigolo del pezzo come origine: SPIGOLO
 Interasse tra due spigoli del pezzo: INTERASSE
 Centro di un foro o di un cilindro: CENTRO CERCHIO
Per tutte le funzioni di tastatura, l’ND 780 tiene conto del diametro
dello stilo immesso.
Premere il tasto C per annullare la funzione di tastatura mentre è attiva.
Selezione origine con il tastatore di spigoli
Durante le funzioni di tastatura, l’ND 780 si arresta alla
localizzazione dello spigolo, dell'interasse o del centro
cerchio.
Prima di eseguire la tastatura è necessario immettere le
dimensioni del tastatore nel menu CONFIG.
LAVORAZIONE (vedere “Parametri del menu CONFIG.
LAVORAZIONE” a pagina 27). Le dimensioni immesse del
tastatore rimangono memorizzate anche in seguito ad
un’interruzione dell’alimentazione elettrica.
