28 I Istruzioni operative
I - 2 Uso dell’ND 780
Rappresentazione speculare
Tastatore di spigoli (solo Fresare)
In questa maschera si imposta l'offset di diametro e lunghezza del
tastatore di spigoli. Entrambi i valori sono espressi nell'unità di misura
specificata nella maschera.
 La tastiera numerica viene utilizzata per immettere i valori di
diametro e lunghezza. Il diametro deve essere maggiore di 0. La
lunghezza è un valore con segno (negativo o positivo).
 Tramite softkey si specifica l’unità di misura del tastatore di spigoli.
I valori del tastatore di spigoli rimangono attivi anche in seguito allo
spegnimento dell’ND 780.

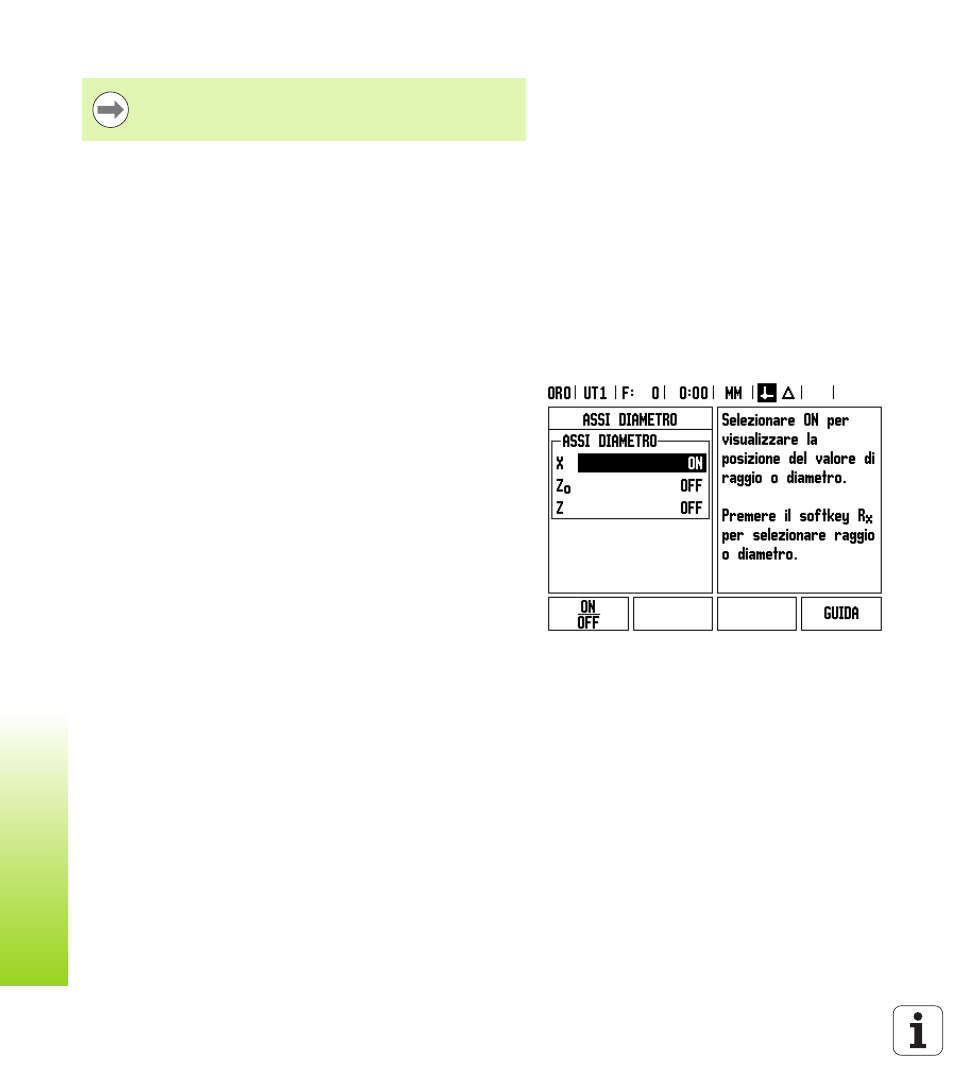

Assi diametro
Selezionare ASSI DIAMETRO per impostare gli assi che possono
essere visualizzati come valori di raggio o diametro. Selezionare ON
per visualizzare la posizione dell’asse come valore di diametro. Se si
seleziona OFF, la funzione RAGGIO/DIAMETRO è disattivata. Per la
funzione RAGGIO/DIAMETRO nelle applicazioni di tornitura vedere
pagina 79.
 Selezionare ASSI DIAMETRO e premere ENTER.
 Viene evidenziato inizialmente il campo relativo all'asse X. In
corrispondenza del parametro relativo all'asse specifico, premere il
softkey ON/OFF per attivare o disattivare la funzione.
 Premere ENTER.
Un fattore di scala di -1.00 determina un'immagine
speculare del pezzo. È possibile rappresentare un pezzo allo
stesso tempo in speculare e in scala (vedere pagina 64).
