ND 780 79
I - 4 F
u
nzioni specific
he per applicazioni di t
o
rn
it
ur
a
Softkey VALORE PREDEFINITO
La funzionalità del softkey VALORE PREDEFINITO è già stata
precedentemente descritta nel presente manuale (Vedere "Softkey
VALORE PREDEFINITO" a pagina 52). La descrizione e gli esempi
riportati nelle pagine specificate si basano su un'applicazione di
fresatura. I principi fondamentali di tali descrizioni sono identici anche
per applicazioni di tornitura con due eccezioni: immissioni di offset
diametro utensile (R+/-) e raggio/diametro.
Gli offset del diametro utensile non vengono impiegati in
combinazione con utensili per tornire, per cui questa funzione non è
disponibile durante la predefinizione dei valori di tornitura.
Per applicazioni di tornitura, i valori da immettere possono essere raggi
o diametri. È importante accertarsi che le unità immesse come valori
predefiniti siano conformi alla modalità attualmente selezionata. Il
valore di diametro è indicato dal simbolo Ø. La visualizzazione
raggio/diametro può essere modificata premendo il softkey RX
(vedere di seguito).
Softkey RX (Raggio/Diametro)
Di norma i disegni per pezzi da tornire indicano i valori dei diametri.
L’ND 780 è in grado di visualizzare sia il raggio sia il diametro. Se è
visualizzato il diametro, il relativo simbolo () è visualizzato accanto al
valore di posizione.

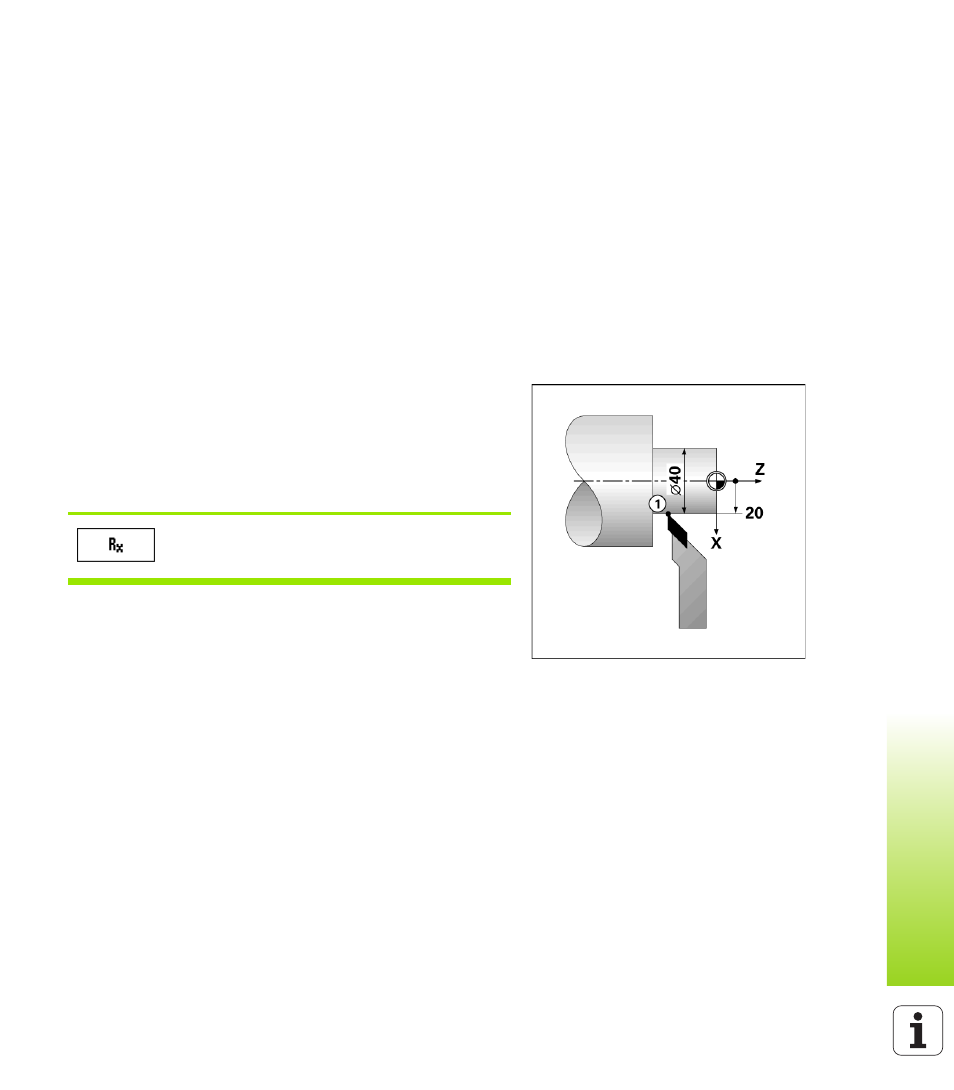

Esempio: visualizzazione raggio, posizione 1 X = 20 mm
visualizzazione diametro, posizione 1 X = Ø 40 mm
Premere il softkey RX per commutare tra la
visualizzazione raggio e diametro.
