HEIDENHAIN ND 780 - Manuale (Pagina 44)

44 I Istruzioni operative
I - 3 F
unzioni specific
he pe
r applicazioni di fr
esat
ur
a
Richiamo della tabella utensili
Prima di iniziare la lavorazione del pezzo, selezionare l'utensile nella
tabella utensili. L’ND 780 considera quindi i dati memorizzati
dell’utensile quando si lavora con compensazione utensile.

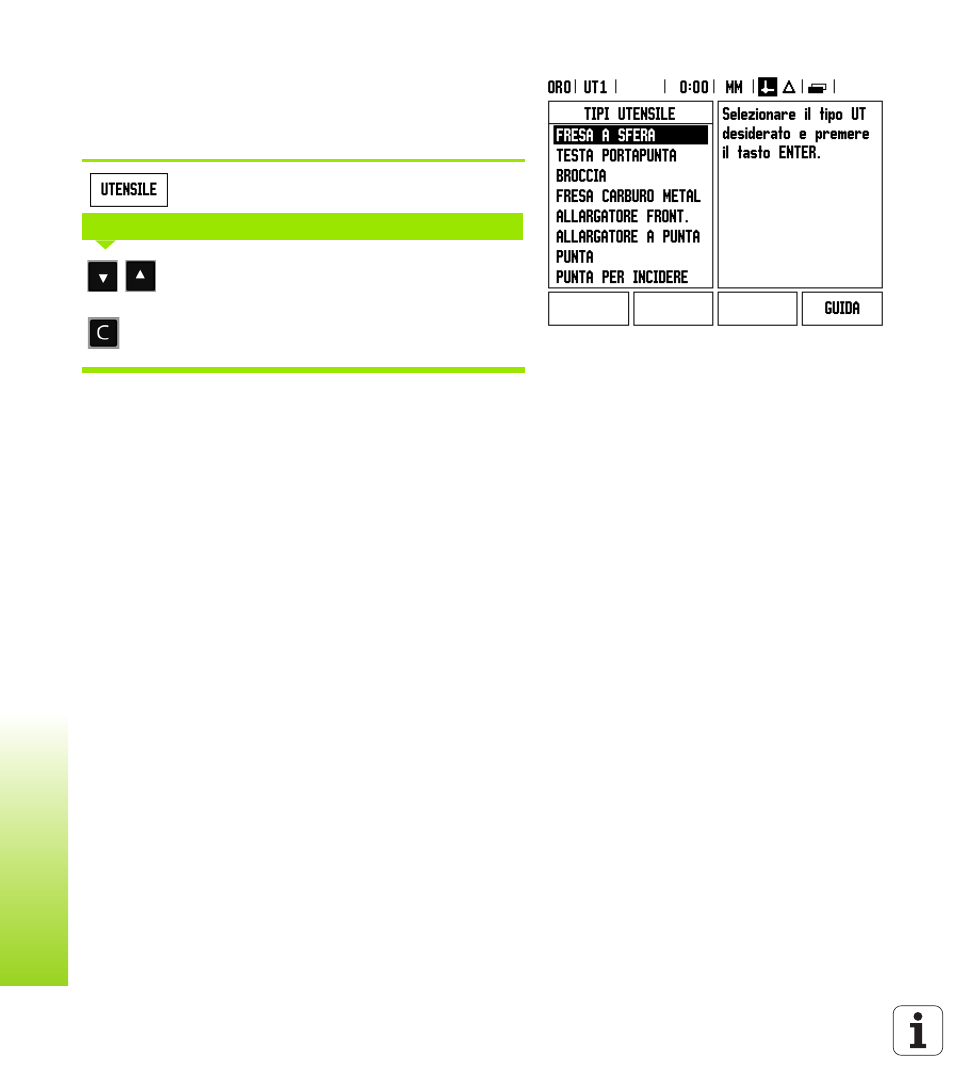

Selezione utensile
Premere il softkey UTENSILE.
Premere i tasti FRECCIA SU/GIÙ per scorrere gli
utensili disponibili (1-16). Selezionare con il cursore
l'utensile desiderato.
Verificare che sia stato chiamato l’utensile corretto e
premere il tasto C per uscire.
Softkey ORIGINE
Le origini definiscono la correlazione tra le posizioni degli assi e i valori
visualizzati.
Per definire le origini con massima semplicità è possibile impiegare le
funzioni di tastatura dell’ND 780, tastando il pezzo con un tastatore di
spigoli o con un utensile.
Naturalmente le origini possono essere definite anche in modo
tradizionale sfiorando gli spigoli del pezzo in successione con un
utensile e inserendo manualmente le posizioni utensile come origini
(vedere esempi seguenti).
Nella tabella origini è possibile inserire fino a 10 origini. Nella
maggioranza dei casi è possibile rinunciare a calcolare i percorsi di
traslazione quando si lavora con disegni complessi del pezzo
contenenti numerose origini.
NUMERO UTENSILE
