26 I Istruzioni operative
I - 2 Uso dell’ND 780
Modalità operative
L’ND 780 dispone di due modalità operative Valore reale e Percorso
residuo. In modalità Valore reale viene sempre visualizzata la
posizione reale attuale dell’utensile riferita all’origine attiva. In questa
modalità tutti gli spostamenti vengono effettuati muovendo l'utensile
fino a che il valore visualizzato non corrisponde alla posizione nominale
desiderata. In modalità Percorso residuo, invece, l'utensile viene
spostato sulle posizioni nominali semplicemente passando per lo zero.
Lavorando in modalità Percorso residuo è possibile inserire le
coordinate nominali in quote assolute o incrementali.
Con modalità Valore reale attiva, se l’ND 780 è configurato per le
applicazioni di fresatura, è attivo soltanto l’offset della lunghezza
utensile. Gli offset di raggio e lunghezza vengono impiegati in modalità
Percorso residuo per calcolare il "percorso residuo" per raggiungere la
posizione nominale desiderata rispetto al tagliente dell’utensile di
lavorazione.
Se l’ND 780 è configurato per applicazioni di tornitura, tutti gli offset
utensile vengono considerati sia in modalità Valore reale che Percorso
residuo.
Premere il softkey VALORE REALE/PERCORSO RESIDUO per
passare da una modalità all’altra. Utilizzare i tasti FRECCIA A
SINISTRA/A DESTRA per visualizzare le funzioni dei softkey in
modalità Valore reale o Percorso residuo.
L'applicazione di tornitura consente di sommare con rapidità le quote
degli assi Z di un sistema a 3 assi.
Configurazione
L’ND 780 dispone di due menu per configurare i parametri operativi:
CONFIG. LAVORAZIONE e CONFIG. DI SISTEMA. I parametri del
menu CONFIG. LAVORAZIONE consentono di adeguare i requisiti
specifici di ciascuna lavorazione. Il menu CONFIG. DI SISTEMA
consente di definire i parametri di sistema di misura, display e
comunicazione.

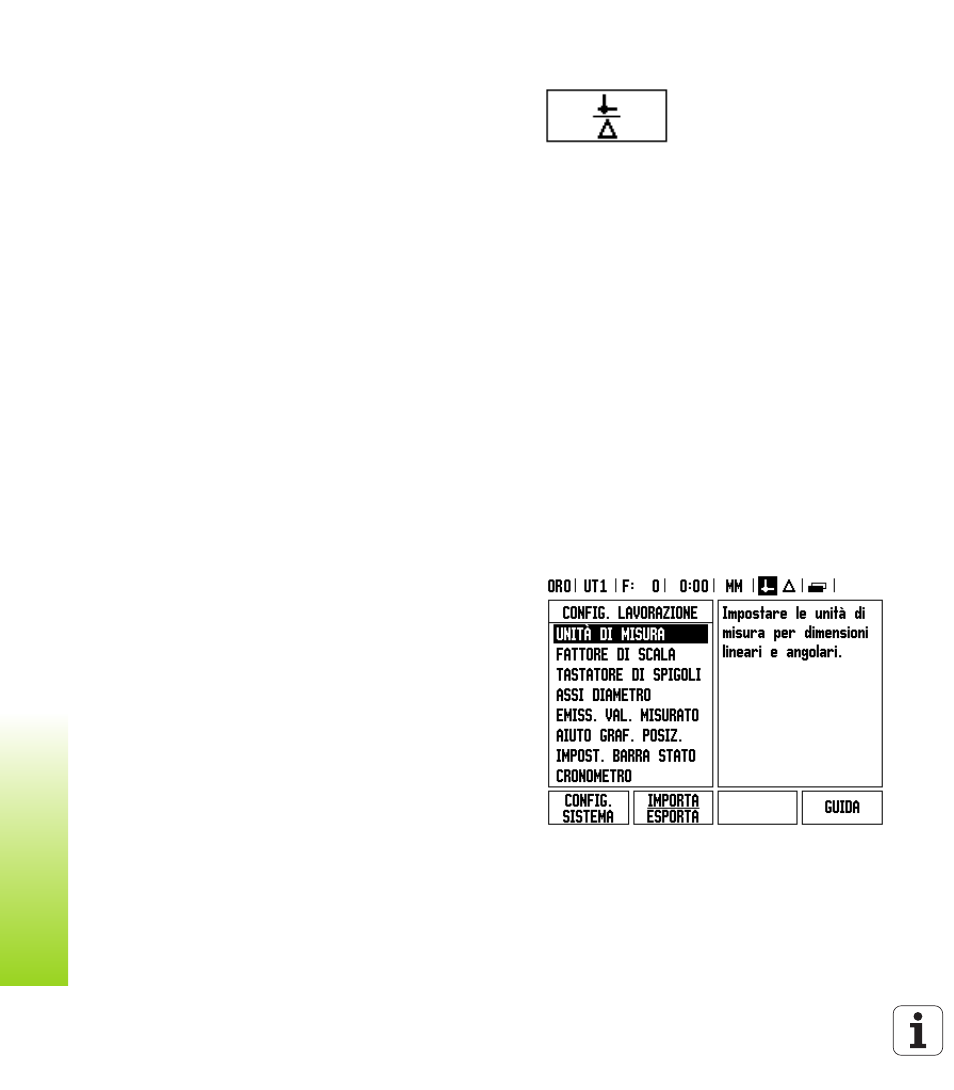

Il menu CONFIG. LAVORAZIONE si seleziona premendo il softkey
CONFIGURAZIONE. Nel menu CONFIG. LAVORAZIONE sono
disponibili i seguenti softkey:
 CONFIG. DI SISTEMA: consente di accedere ai parametri di
configurazione di sistema. Vedere "Parametri del menu CONFIG. DI
SISTEMA" a pagina 87.
 IMPORTA/ESPORTA: avvia l'importazione o l'esportazione dei
parametri operativi. Vedere "Importazione/Esportazione" a
pagina 31.
 GUIDA: apre la guida on-line.
