62 I Istruzioni operative
I - 3 F
unzioni specific
he pe
r applicazioni di fr
esat
ur
a

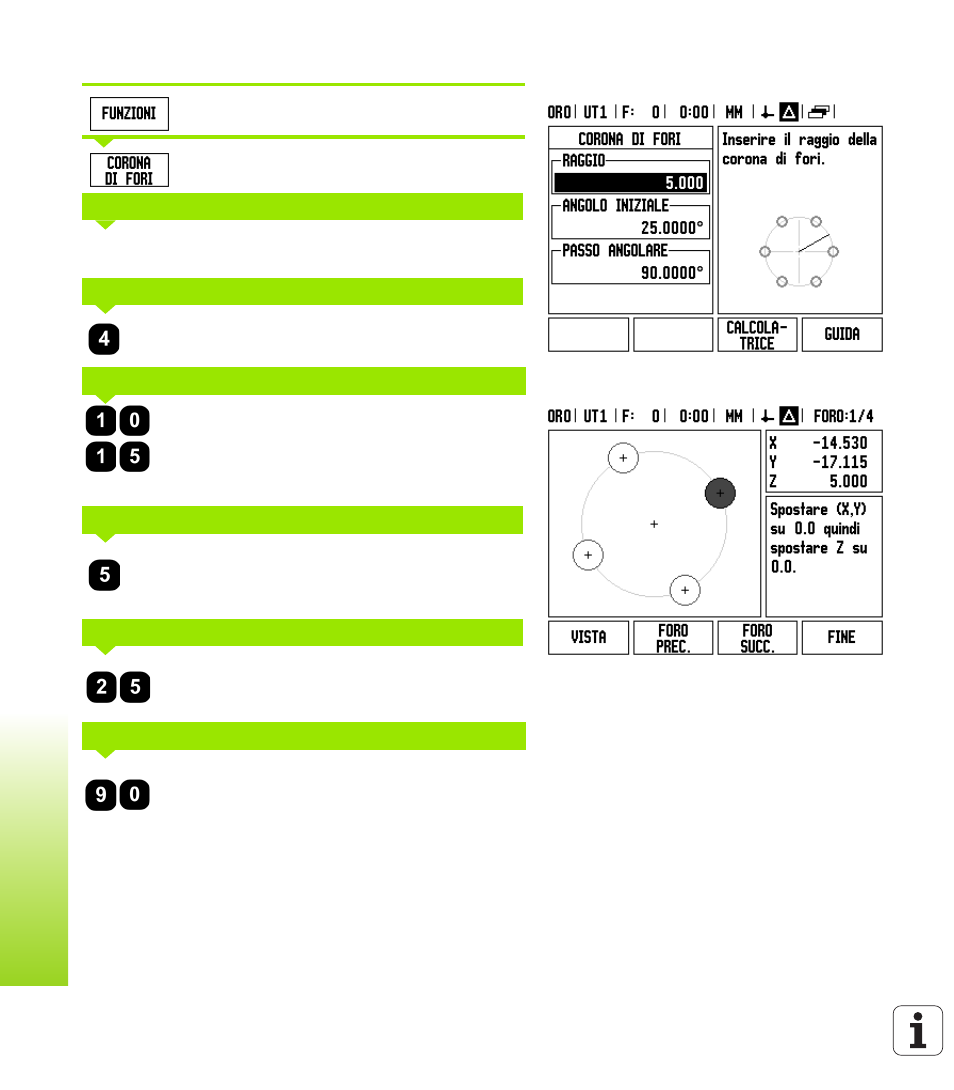

1° passo: immissione dei dati
Premere il softkey FUNZIONI.
Premere il softkey CORONA DI FORI.
Inserire il tipo di corona di fori (CIRCONFERENZA).
Selezionare con il cursore il campo successivo.
Inserire il numero di fori (4).
Inserire le coordinate X e Y del centro del cerchio
(X = 10), (Y = 15). Selezionare con il cursore il campo
successivo.
Inserire il raggio della corona di fori (5).
Inserire l'angolo iniziale (25°).
Inserire il passo angolare (90°) (questo valore può
essere modificato soltanto se si imposta un
“segmento”).
TIPI DI SAGOMA
N. FORI
CENTRO CERCHIO
RAGGIO
ANGOLO INIZIALE
PASSO ANGOLARE
