Visualizzazione della tabella di compensazione
Premere il softkey EDITA TABELLA.
Premere il softkey VISTA per passare dalla rappresentazione
tabellare a quella grafica e viceversa.
Premere i tasti FRECCIA SU o GIÙ oppure utilizzare la tastiera
numerica per spostare il cursore all’interno della tabella.
I dati della tabella di compensazione errore possono essere salvati o
caricati da un PC tramite l'interfaccia seriale.
Esportazione della tabella di compensazione attuale
Premere il softkey EDITA TABELLA.
Premere il tasti FRECCIA A SINISTRA/A DESTRA.
Premere il softkey IMPORTA/ESPORTA.
Premere il softkey ESPORTA TABELLA.
Importazione di una nuova tabella di compensazione
Premere il softkey EDITA TABELLA.
Premere il tasti FRECCIA A SINISTRA/A DESTRA.
Premere il softkey IMPORTA/ESPORTA.
Premere il softkey IMPORTA TABELLA.

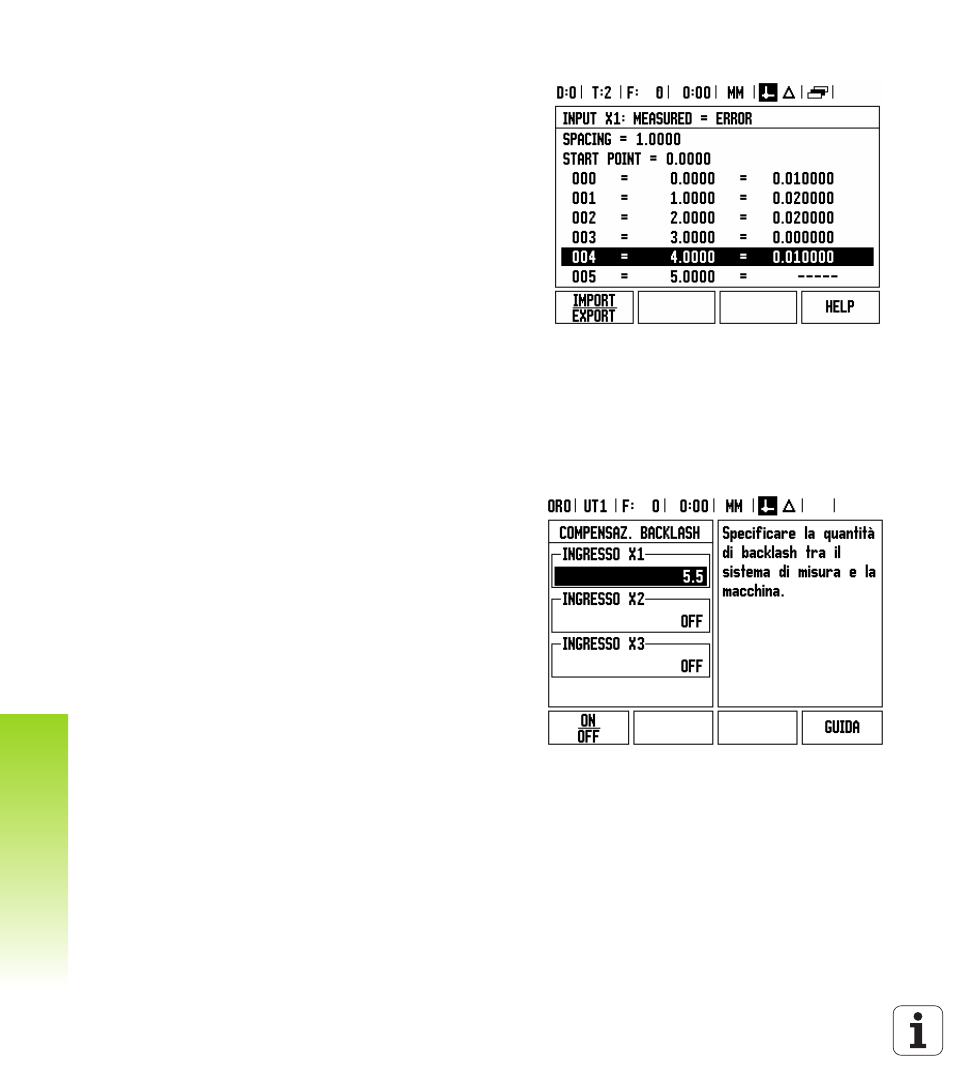

Compensazione backlash
Se si utilizza un sistema di misura angolare con vite senza fine, una
variazione della direzione della tavola può causare un errore nella
posizione visualizzata dovuto a scostamenti del gruppo della vite senza
fine. Questo errore viene definito errore di inversione e può essere
compensato inserendo il valore dell'errore di inversione della vite
senza fine nella funzione COMPENSAZ. BACKLASH.
Se il sistema di misura angolare si trova a monte della tavola (il valore
visualizzato è maggiore della posizione effettiva della tavola), si parla di
errore di inversione positivo e come correzione può essere immesso
il valore positivo dell'errore.
In assenza di compensazione backlash, il valore da immettere è 0.000.
