Montaggio della torcia

powermax

65/85

Manuale di manutenzione

3-17

Collegamento di un cavo di interfaccia macchina opzionale

I generatori Powermax65 e Powermax85 sono equipaggiati con un partitore di tensione a cinque posizioni integrato

opzionale, studiato per consentire il collegamento in sicurezza senza attrezzi. Il partitore di tensione integrato fornisce

una tensione dell'arco ridotta di 20:1, 21,1:1, 30:1, 40:1 e 50:1 (uscita massima di 18 V). Una presa opzionale sul

retro del generatore consente di accedere alla tensione dell'arco ridotta e ai segnali di trasferimento dell'arco e di avvio

plasma.

Nota: La fabbrica predispone il partitore di tensione a 50:1. Per cambiare l'impostazione del partitore di tensione,

fare riferimento a 3-20 Impostare il partitore di tensione a cinque posizioni.

Hypertherm offre diversi modelli di cavi di interfaccia macchina per il Powermax65 e il Powermax85:

• Per utilizzare il partitore di tensione integrato che fornisce una tensione dell’arco ridotta ai segnali

di trasferimento dell’arco e di avvio plasma:
— Utilizzare il codice articolo 228350 (7,6 m) o 228351 (15m) per cavi terminati con connettori a forcella.”
— Utilizzare il codice articolo 123896 (15 m) per cavi terminati con un connettore D-sub (compatibile con

i prodotti Edge Ti e Sensor PHC di Hypertherm).

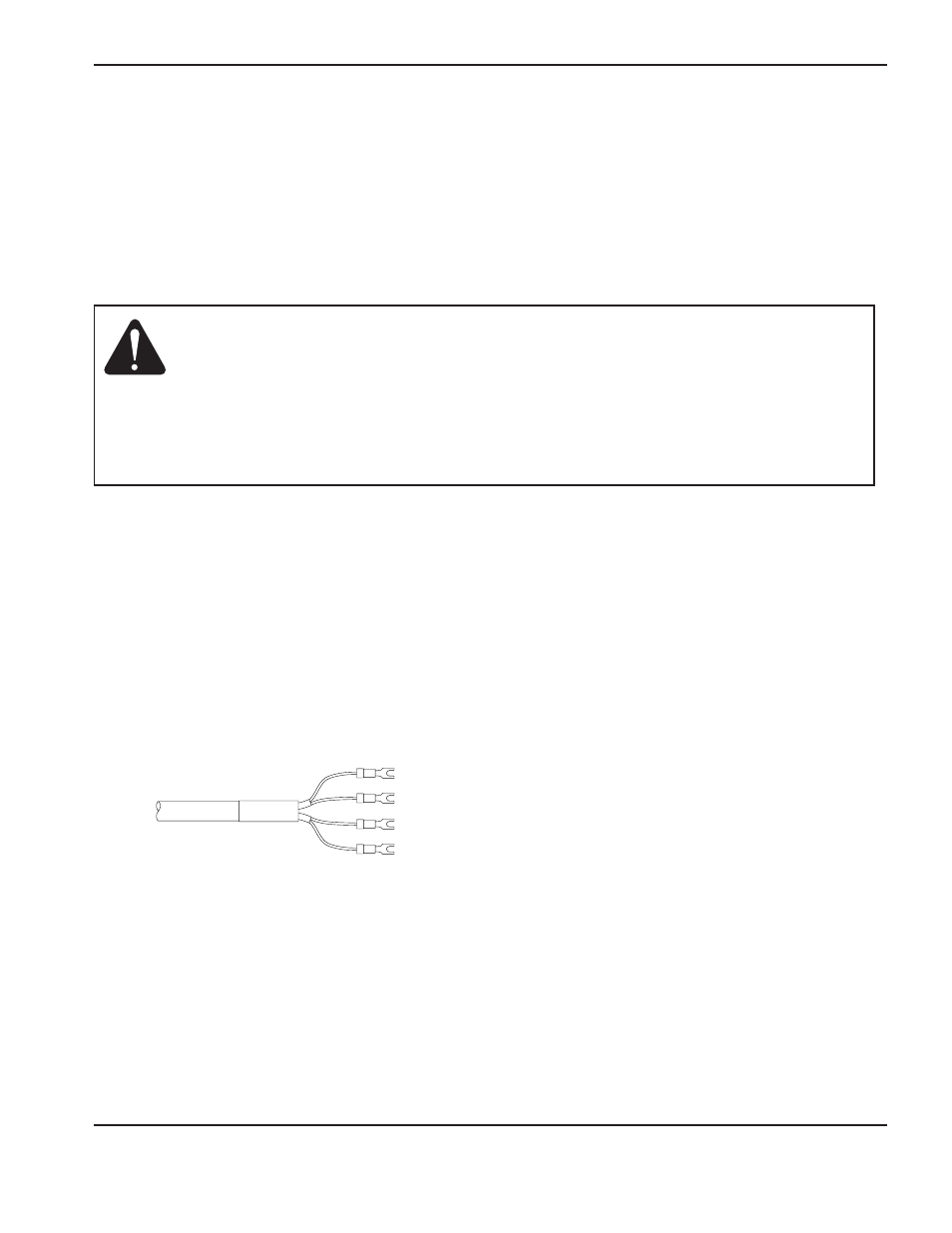

• Per utilizzare solo i segnali per il trasferimento dell'arco e l'avvio plasma, utilizzare il codice articolo 023206

(7,6 m) o il codice articolo 023279 (15 m). Questi cavi sono provvisti di connettori a forcella, come

mostrato sotto:

Attenzione:

Il partitore di tensione interno integrato assicura un massimo di 18 V

in presenza di un circuito aperto. Si tratta di una corrente di uscita

a bassissima tensione funzionale (elV) protetta mediante impedenza

per impedire scosse elettriche e incendi in condizioni normali sulla

presa di interfaccia macchina e in presenza di un singolo guasto con

i cavi dell'interfaccia macchina. Il partitore di tensione non è tollerante

ai guasti e le correnti di uscita elV non sono conformi ai requisiti di

bassissima tensione di sicurezza (SelV) per il collegamento diretto

ad apparecchiature computerizzate.
