RiceRca guasti e test del sistema

powermax

65/85

Manuale di manutenzione

5-13

Preparazione per il test dell'IGBT

Prima di eseguire il test con il tester per IGBT Hypertherm, collegare i cavi colorati all'IGBT come illustrato nella pagina

seguente.

Nota: Prima di testare un IGBT, isolarlo elettricamente da tutti i circuiti. Se l'IGBT è installato in un generatore,

rimuovere il pannello generatore e i collegamenti prima di testarlo.

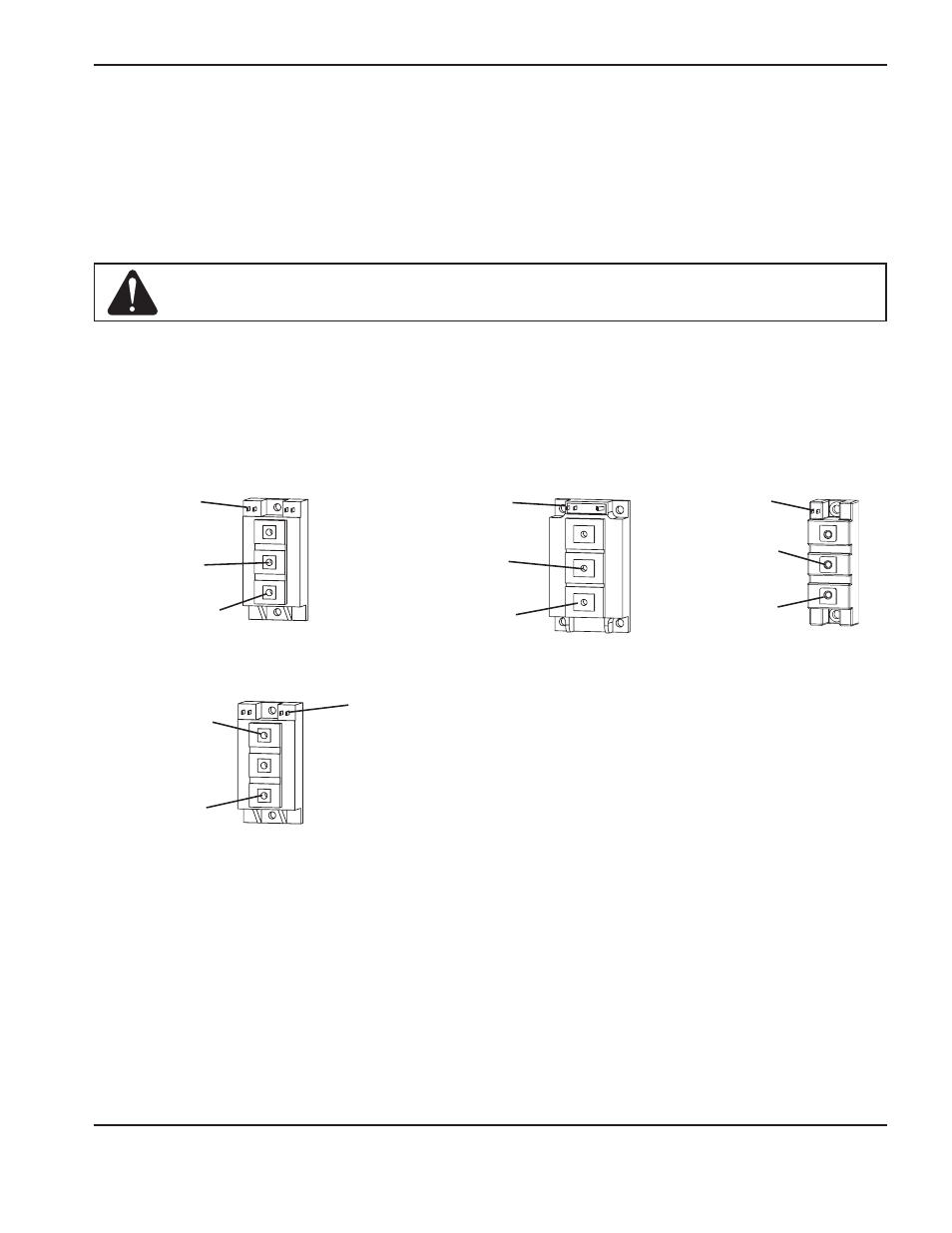

Le illustrazioni in basso rappresentano tre configurazioni comuni di un IGBT. Ogni collegamento sull'IGBT sarà

etichettato con un'abbreviazione. È possibile etichettarli con C, E, G o 1, 2 ,3 con uno schema che mostra i numeri

e le funzioni dei piedini.

Cavo giallo

Gate 2 (G2)

Cavo nero

Emettitore 2 (E2)

Cavo rosso

Collettore 2 (C2)

IGBT, Inverter

Test 1

Cavo giallo

Gate (G)

Cavo nero

Emettitore (E)

Cavo rosso

Collettore (C)

IGBT, PFC (correzione

del fattore di potenza)

Cavo giallo

Gate (G)

Cavo rosso

Collettore (C)

Cavo nero

Emettitore (E)

IGBT, Arco pilota

IGBT, Inverter

Test 2

Cavo giallo

Gate 1 (G1)

Cavo rosso

Collettore 1 (C1)

Cavo nero

Emettitore 1 (E1)

Attenzione: Un errore nell'isolamento dell'IGBT può comportare letture errate e/o danni

al tester IGBT.
