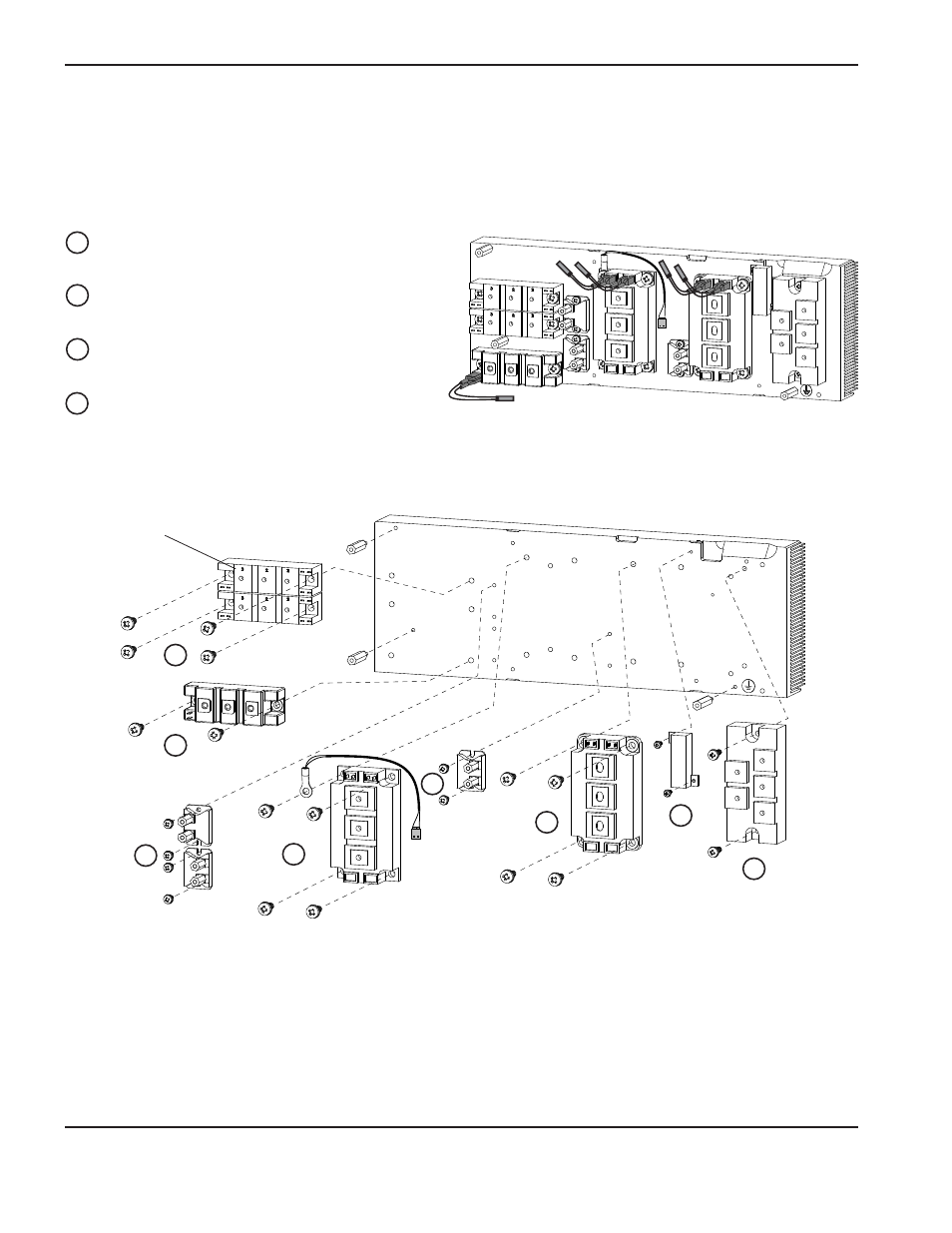

SoStituzione dei componenti

6-32

powermax

65/85

Manuale di manutenzione

85A CSA

2

3

3

3

3

1

1

Nota: "3" a sinistra

Serrare a 17,3 kg cm.

M4 X 10 2SEM

Serrare a 23 kg cm.

M4 X 16 2SEM

Serrare a 40 kg cm.

M6 X 16-12.5 2SEM TRI CHRM

Serrare a 11,5 kg cm.

M3 X 10 1SEM

1

2

3

4

4

Quando un componente viene fissato al dissipatore di calore, serrare delicatamente tutte le viti e successivamente

serrare tutte le viti alla relativa coppia di serraggio.

Nota: Tutte le viti indicate sono con testa a croce, tonda e appiattita.
