RiceRca guasti e test del sistema

5-12

powermax

65/85

Manuale di manutenzione

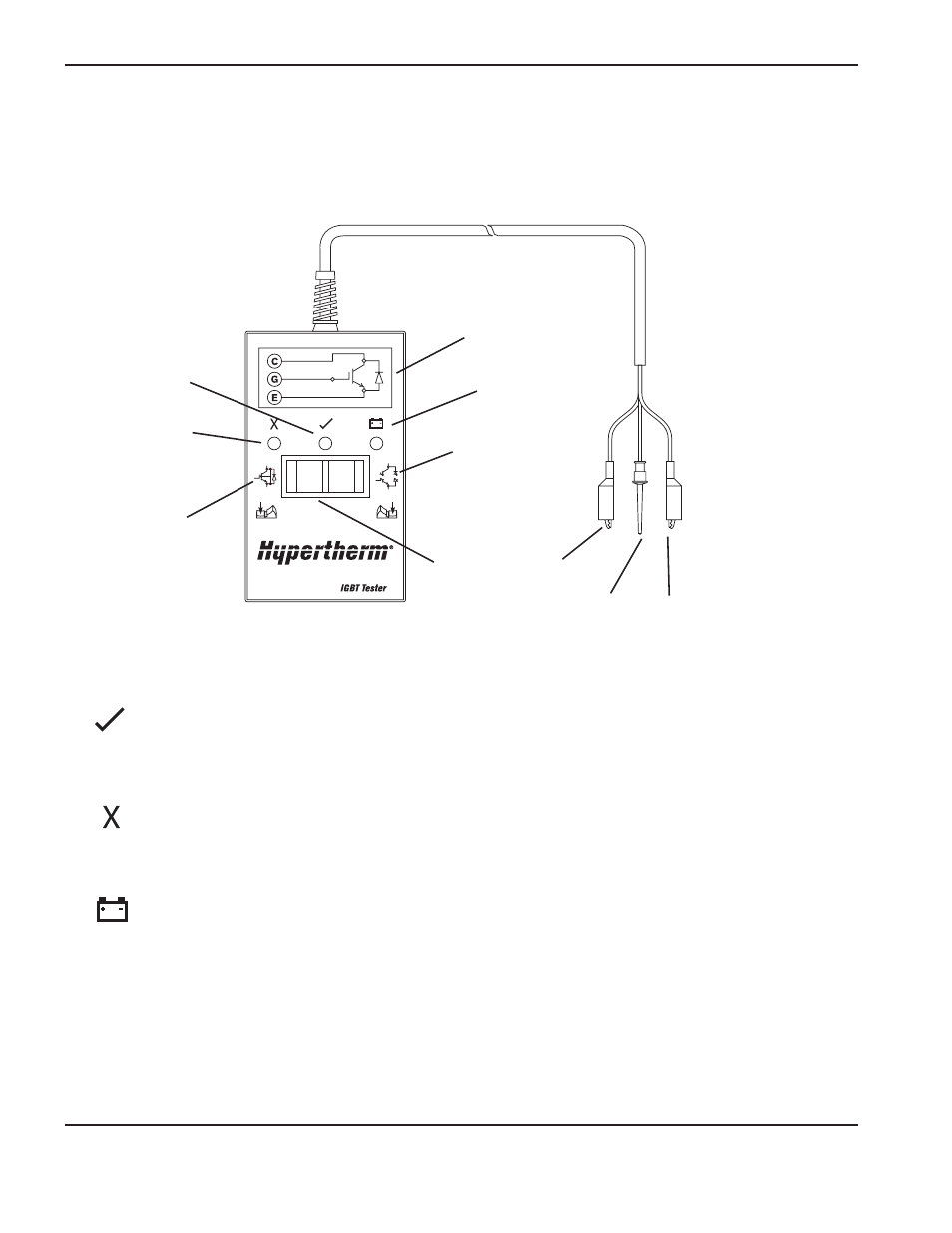

Tester per IGBT Hypertherm

Utilizzare il tester (codice articolo 128883) per IGBT Hypertherm (transistor bipolare con gate isolato) come descritto

nelle sezioni che seguono o montare il proprio tester per IGBT secondo il diagramma schematico mostrato a pagina

Schema per la costruzione di un tester per IGBT e utilizzarlo per testare gli IGBT.

128884

LED verde "superato"

Se illuminato, questo LED indica che l'IGBT ha superato il test per IGBT in circuito aperto quando

l'interruttore viene premuto a destra o per IGBT in corto circuito quando l'interruttore viene premuto

a sinistra.

LED rosso "non superato"

Se illuminato, questo LED indica che l'IGBT non ha superato il test per IGBT in circuito aperto quando

l'interruttore viene premuto a destra o per IGBT in corto circuito quando l'interruttore viene premuto

a sinistra.

LED rosso "carica insufficiente"

Se illuminato, questo LED indica che la tensione della batteria non è sufficiente per alimentare il circuito

di prova. Sostituire la batteria.

Nota: Per alimentare in modo adeguato il proprio circuito, il tester per IGBT Hypertherm richiede

una tensione minima di 8 V.

Spia leD e test del dispositivo

LED "superato"

(verde)

Collettore

(rosso)

Schema di circuito

LED "non superato"

(rosso)

Test per

IGBT in corto

circuito

LED "carica

insufficiente" (rosso)

Test per IGBT in

circuito aperto

Interruttore

a leva

Gate

(giallo)

Emettitore

(nero)
