RiceRca guasti e test del sistema

powermax

65/85

Manuale di manutenzione

5-49

Prima di continuare, disattivare l'alimentazione (OFF).

Se il valore della resistenza è sempre inferiore a 100 Ω, rimuovere la torcia e controllare nuovamente la resistenza.

Se il valore è ancora inferiore a 100 Ω:

• Utilizzare un tester IGBT per controllare la presenza di un IGBT dell'arco pilota cortocircuitato.
• Sostituire l'arco pilota se l'IGBT è cortocircuitato.

Se la resistenza è sempre maggiore di 100 Ω:

• Sostituire i consumabili e controllare nuovamente.
• Se la resistenza è corretta (<100 Ω) i consumabili precedenti sono guasti.
• Se la resistenza è ancora maggiore di 100 Ω, misurare la resistenza nella torcia tra i cavi dell'arco pilota

(Pin 1 o 2) e l'alimentazione dell'arco negativo (connessione centrale).

• Se la resistenza è ancora troppo elevata, sostituire la torcia e il cavo.

Nota: Il cappuccio di tenuta deve essere serrato in modo saldo, ma non eccessivo.

Tutti i valori sono ±15%

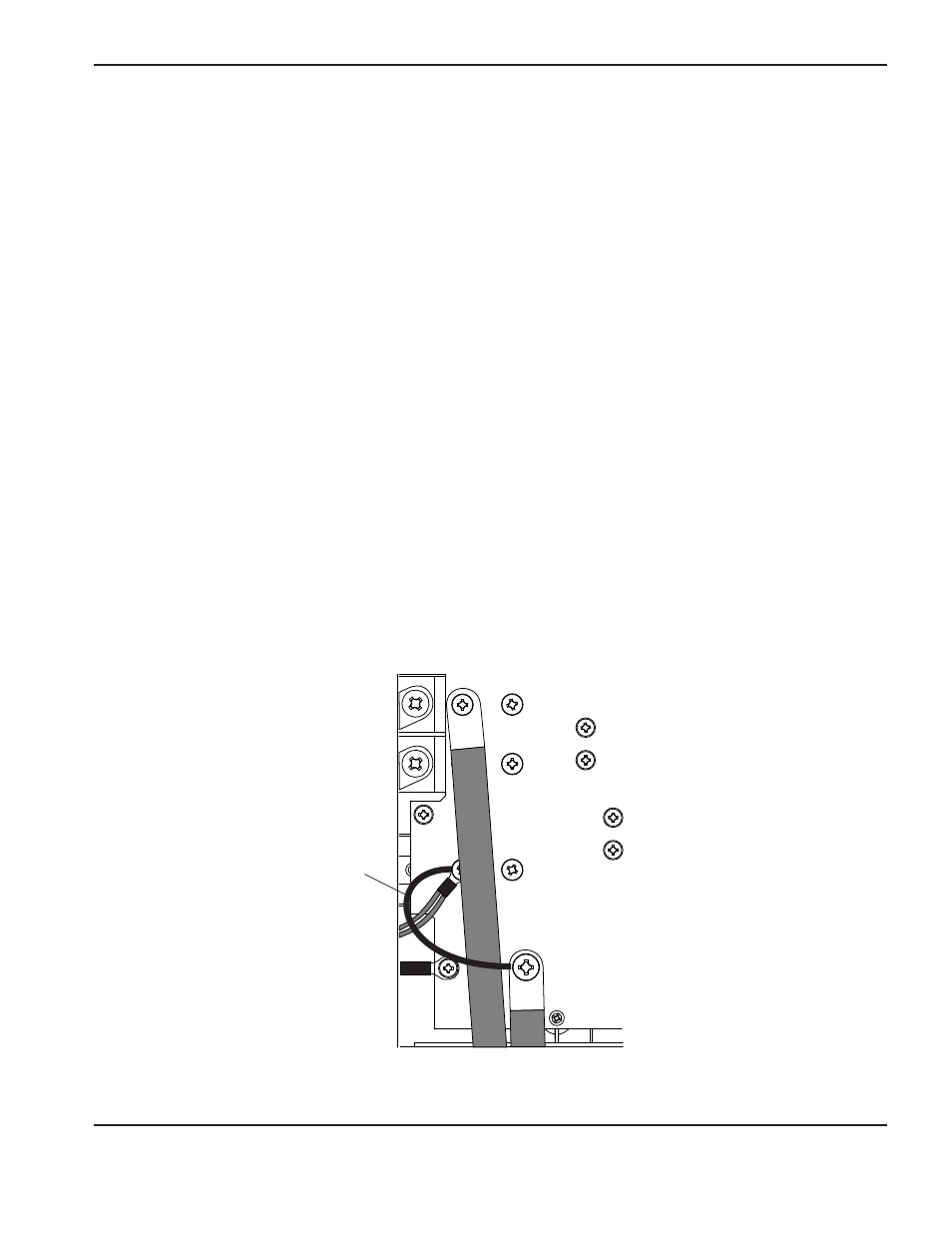

Verificare il funzionamento dell'IGBT dell'arco pilota:

• Spegnere la macchina e scollegare l'alimentazione.
• Installare un ponticello elettrico dal cavo di lavoro (J26 per CSA, J27 per CE) all'IGBT dell'arco pilota

(cavi neri doppi).

• Ricollegare l'alimentazione e accendere la macchina.
• Cercare di accendere la torcia.
• Se la torcia si accende, sostituire l'IGBT dell'arco pilota.

WORK

LEAD

J26

J28

Installare un ponticello

di prova qui
