Montaggio della torcia

3-10

powermax

65/85

Manuale di manutenzione

Montare la torcia

A seconda del tipo di banco da taglio in uso, potrebbe essere necessario smontare la torcia per instradarla nella guida

e montarla. Se la guida del banco da taglio è abbastanza grande da consentire di inserire la torcia senza dover

rimuovere il corpo torcia dal cavo, eseguire tale operazione e collegare quindi la torcia al carrello torcia attenendosi

alle istruzioni del produttore.

Nota: Le torce per macchina Duramax possono essere montate su un'ampia varietà di banchi X-Y, impianti

motorizzati, smussatrici per tubi e altre apparecchiature. Installare la torcia attenendosi alle istruzioni

del produttore e seguire le istruzioni riportate di seguito per smontare la torcia, se necessario.

Se è necessario smontare e rimontare la torcia, fare riferimento alle illustrazioni nella Sezione 3-7 Configurazione della

torcia per macchina e seguire queste istruzioni.

Nota: Quando si smontano e rimontano i componenti della torcia, mantenere la stessa orientazione tra la testa

della torcia e il cavo torcia. Girare la testa della torcia in relazione al cavo torcia può provocare danni.

1. Scollegare il cavo torcia dal generatore e rimuovere i consumabili dalla torcia.
2. Svitare il corpo del pressacavo dal dado del pressacavo e far scorrere il corpo del pressacavo lungo il cavo torcia.
3. Svitare il dado del pressacavo dal manicotto di posizionamento (torcia per macchina a lunghezza completa) e far

scorrere il dado lungo il cavo torcia.

4. Svitare il manicotto di posizionamento dall'accoppiatore.
5. Svitare l'accoppiatore dal manicotto di supporto.
6. Rimuovere le tre viti dal lato del manicotto di supporto con i consumabili e far scorrere il manicotto di supporto

fuori dalla parte anteriore del corpo torcia.

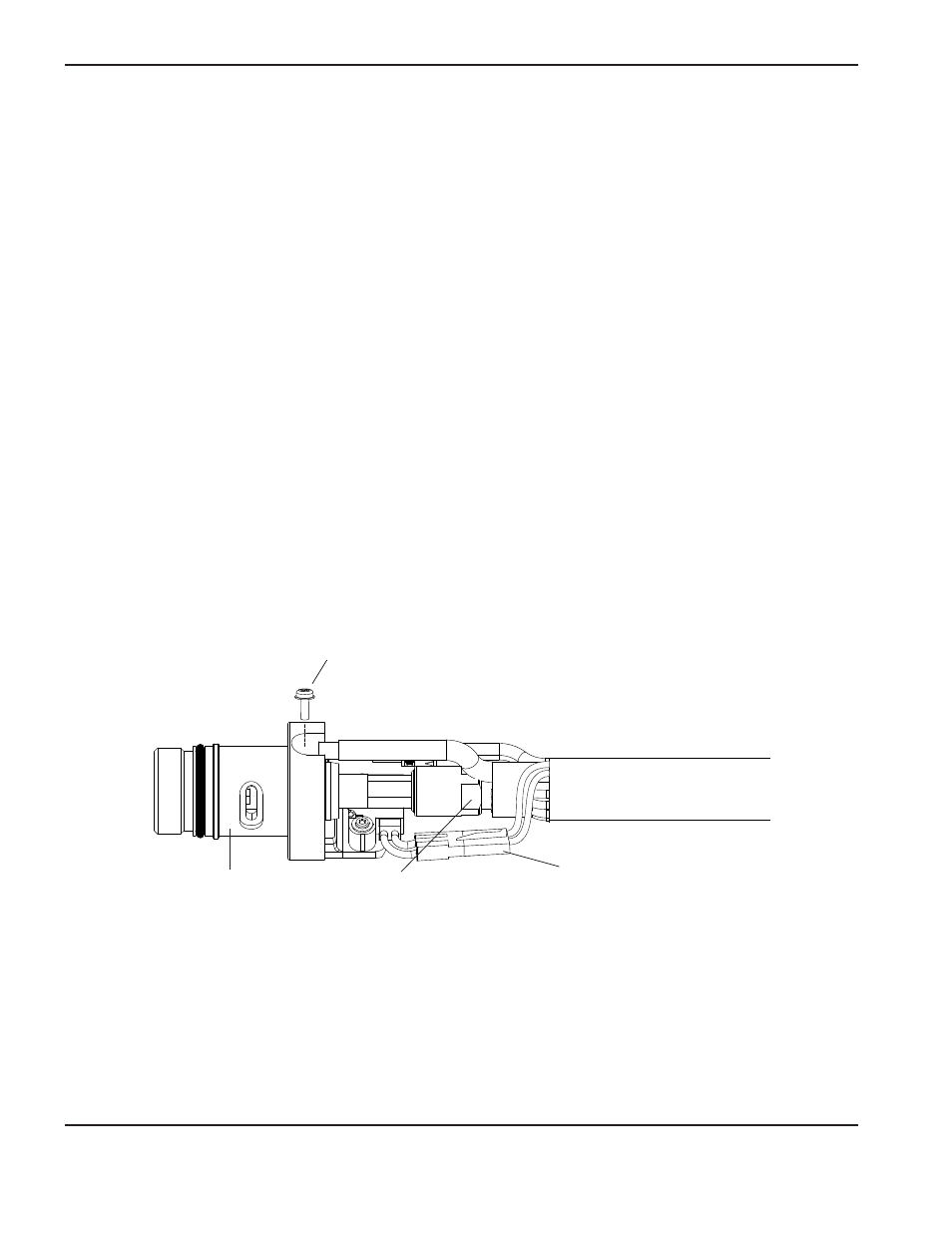

Collegamento della linea

di alimentazione del gas

Testa della

torcia

Vite terminale

filo pilota

Connettore a filo per il

sensore del cappuccio
