RiceRca guasti e test del sistema

5-44

powermax

65/85

Manuale di manutenzione

Per i codici di guasti operativi 0-40-0 e 0-40-1 o per i guasti del pannello generatore 3-11-0 e 3-11-1

(solo CSA)
1. Rimuovere il connettore del sensore della temperatura PFC (J16) dal pannello generatore.
2. Controllare la resistenza tra i pin 1 e 2 e la spina. La resistenza deve essere pari a circa 5,5 kΩ.
3. Se la resistenza è errata, sostituire il PFC IGBT, i fili di comando gate e il filo del sensore di temperatura PFC.
4. Se il valore è corretto, misurare la resistenza tra i pin 1 e 2 sul pannello generatore con il sensore della temperatura

scollegato. La resistenza deve essere pari a circa 4,7 kΩ.

5. Se il valore è corretto, sostituire la scheda DSP.
6. Se il valore non è corretto, sostituire il pannello generatore.

BLK

BLK

J13

J16

J17

J18

J19

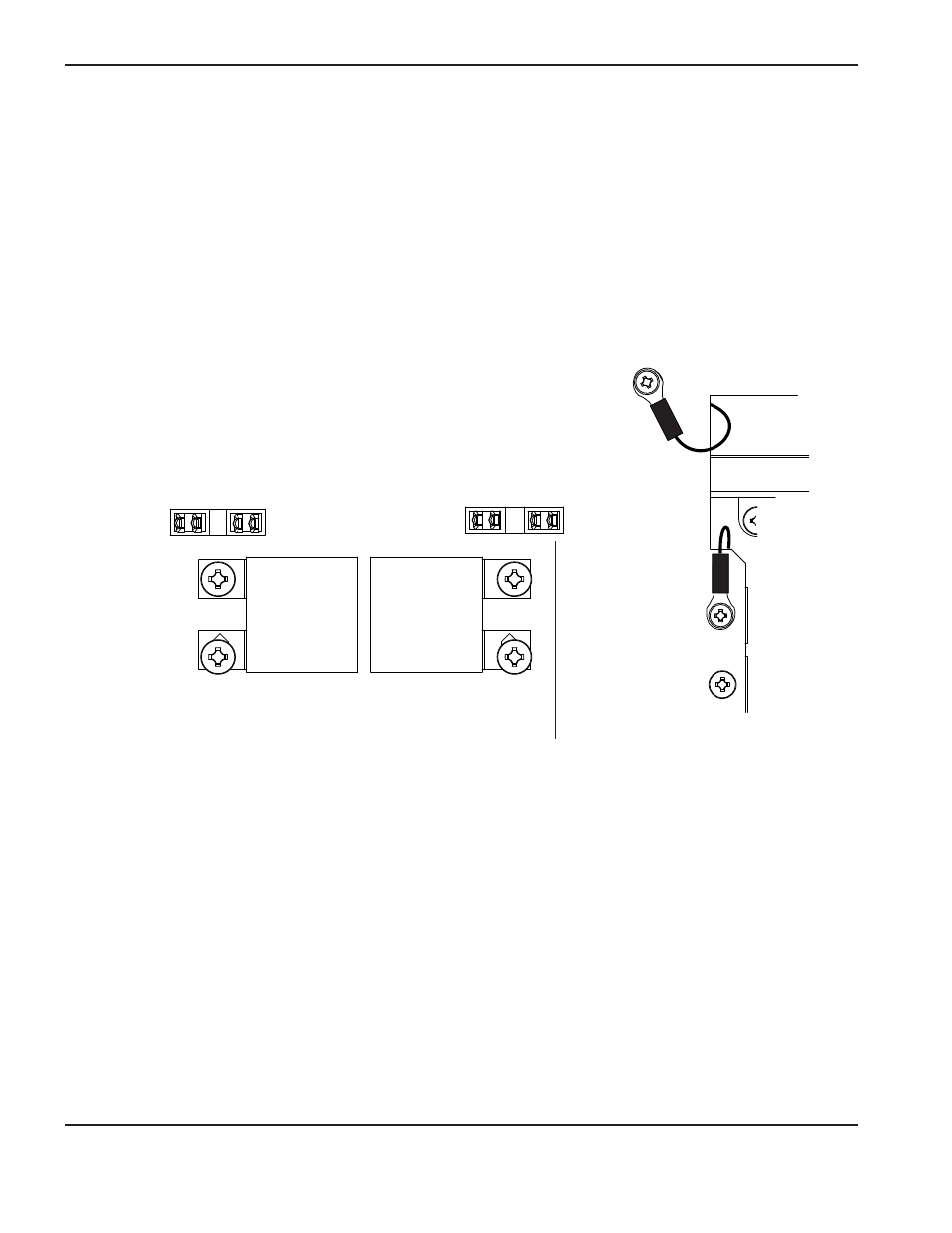

Collegamento del sensore della temperatura PFC
