Montaggio della torcia

powermax

65/85

Manuale di manutenzione

3-9

7. Scollegare il connettore a filo per il sensore del cappuccio.
8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo pilota della torcia al

corpo torcia.

9. Utilizzare chiavi da 1/4 poll. e da 3/8 poll., o chiavi regolabili, per allentare il dado che assicura

la linea di alimentazione del gas al cavo torcia. Riporre il corpo torcia da un lato.

10. Far scorrere l'accoppiatore e il manicotto di posizionamento fuori dalla parte anteriore

del corpo torcia.

11. Far scorrere l'accoppiatore sul cavo torcia.
12. Ricollegare la linea del gas al cavo torcia.
13. Ricollegare il filo pilota della torcia al corpo torcia usando la vite.
14. Ricollegare il connettore a filo del sensore del cappuccio.
15. Far scorrere il manicotto di supporto sulla parte anteriore del corpo torcia. Allineare l'intaglio nella parte anteriore

del manicotto di supporto (accanto a uno dei tre buchi delle viti) con lo stantuffo del sensore del cappuccio nel

corpo torcia.

16. Collegare il manicotto di supporto al corpo torcia usando le tre viti.
17. Avvitare l'accoppiatore nel manicotto di supporto.
18. Avvitare il dado del pressacavo nell'accoppiatore.
19. Avvitare il corpo del pressacavo nel dado del pressacavo.

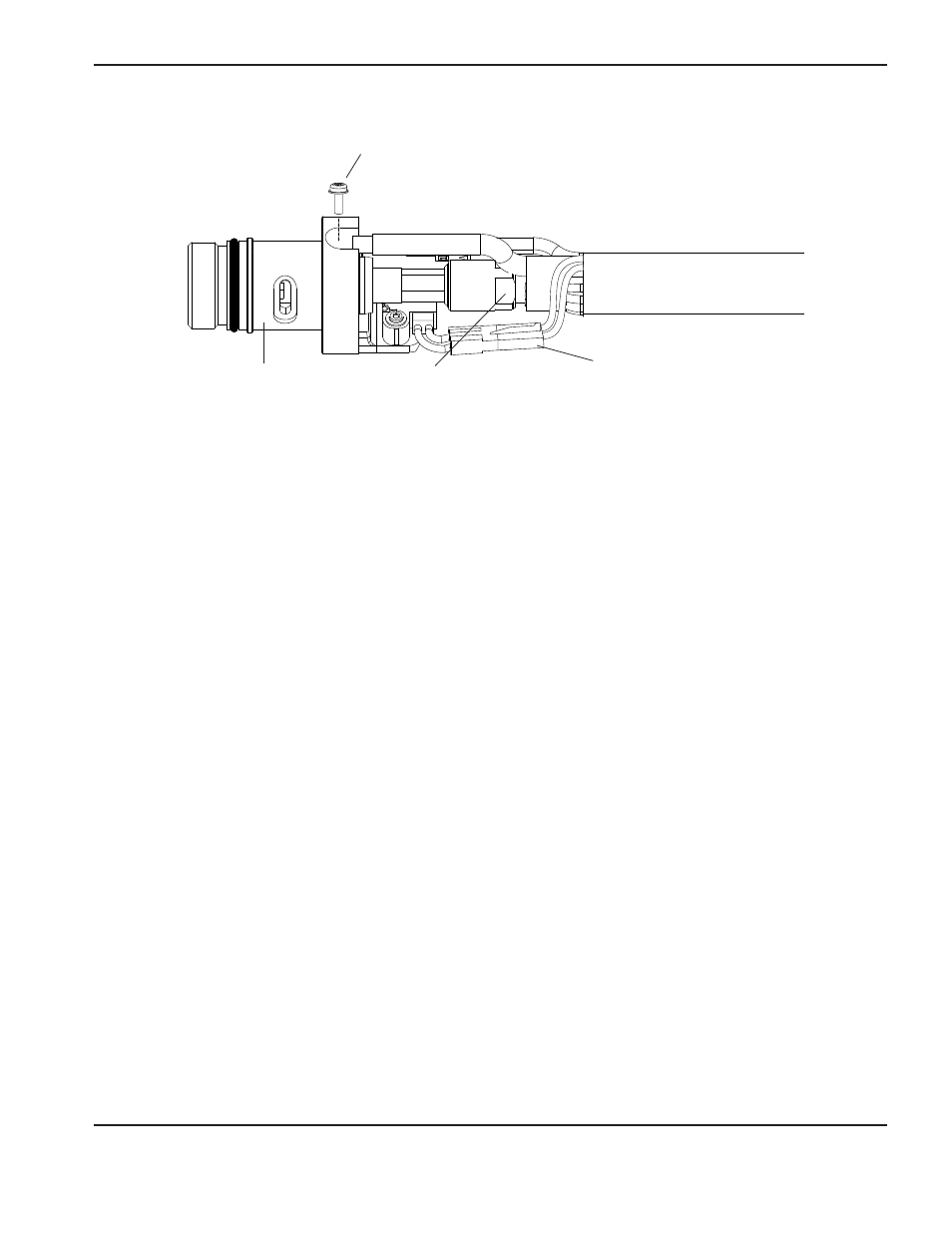

Collegamento della linea

di alimentazione del gas

Testa della

torcia

Vite terminale

filo pilota

Connettore a filo per il

sensore del cappuccio
