RiceRca guasti e test del sistema
5-46
powermax
65/85 Manuale di manutenzione
Test 5 – Circuito flyback (tensioni secondarie CC)
Sintomo: Non sono presenti tensioni secondarie.
Nota: Indossare i dispositivi di protezione personale (DPI) adeguati, prima di testare le apparecchiature
energizzate.
Il circuito flyback è la sorgente di tensioni CC secondarie nel generatore. Eroga +3,3 VCC, +5 VCC, +24 VCC
e +48 VCC.
Verificare le tensioni secondo quanto riportato in tabella. Se il valore non rientra nel ±15%, eseguire il test adeguato
riportato in seguito in questa sezione.
Volt CC Punti di test (utilizzare il telaio come negativo)
Unità CSA Unità CE
+48 J3 – Pin 1 J5 – Pin 1
+24 J1 – Pin 1 J3 – Pin 3
+5,0 J5 – Pin 3 J7 – Pin 3
+3,3 J11 – Pin 4 J14 – Pin 4

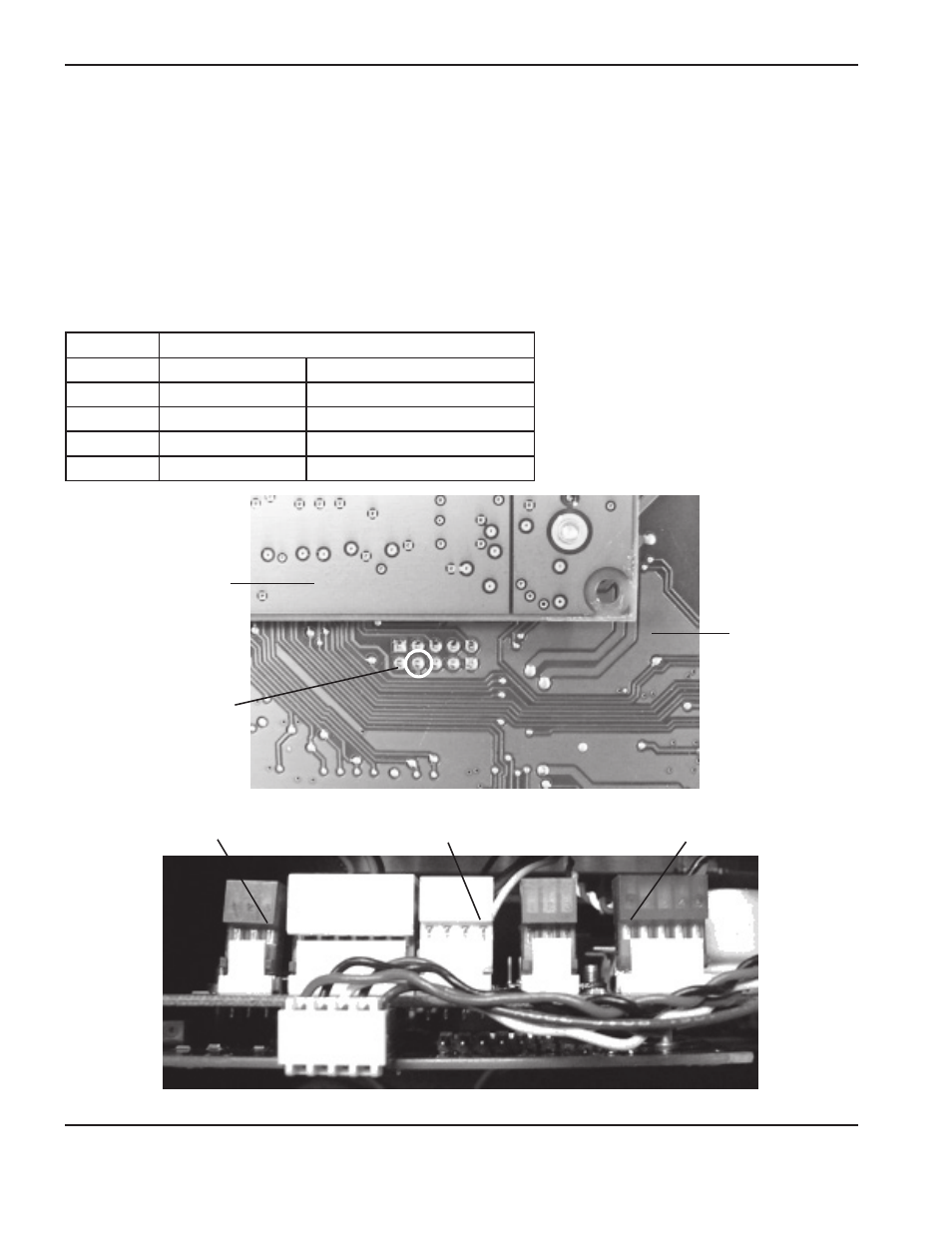

Scheda DSP
J11 (CSA), J14 (CE)
Pin 4
J5 (CSA), J7 (CE)
Pin 3
Ventola: J3 (CSA), J5
(CE) Pin 4
Ventola: J1 (CSA), J3
(CE) Pin 1
Pannello generatore
Rimuovere i coperchi del connettore per accedere ai pin sul retro superiore del pannello generatore.
