RiceRca guasti e test del sistema
5-14
powermax
65/85 Manuale di manutenzione

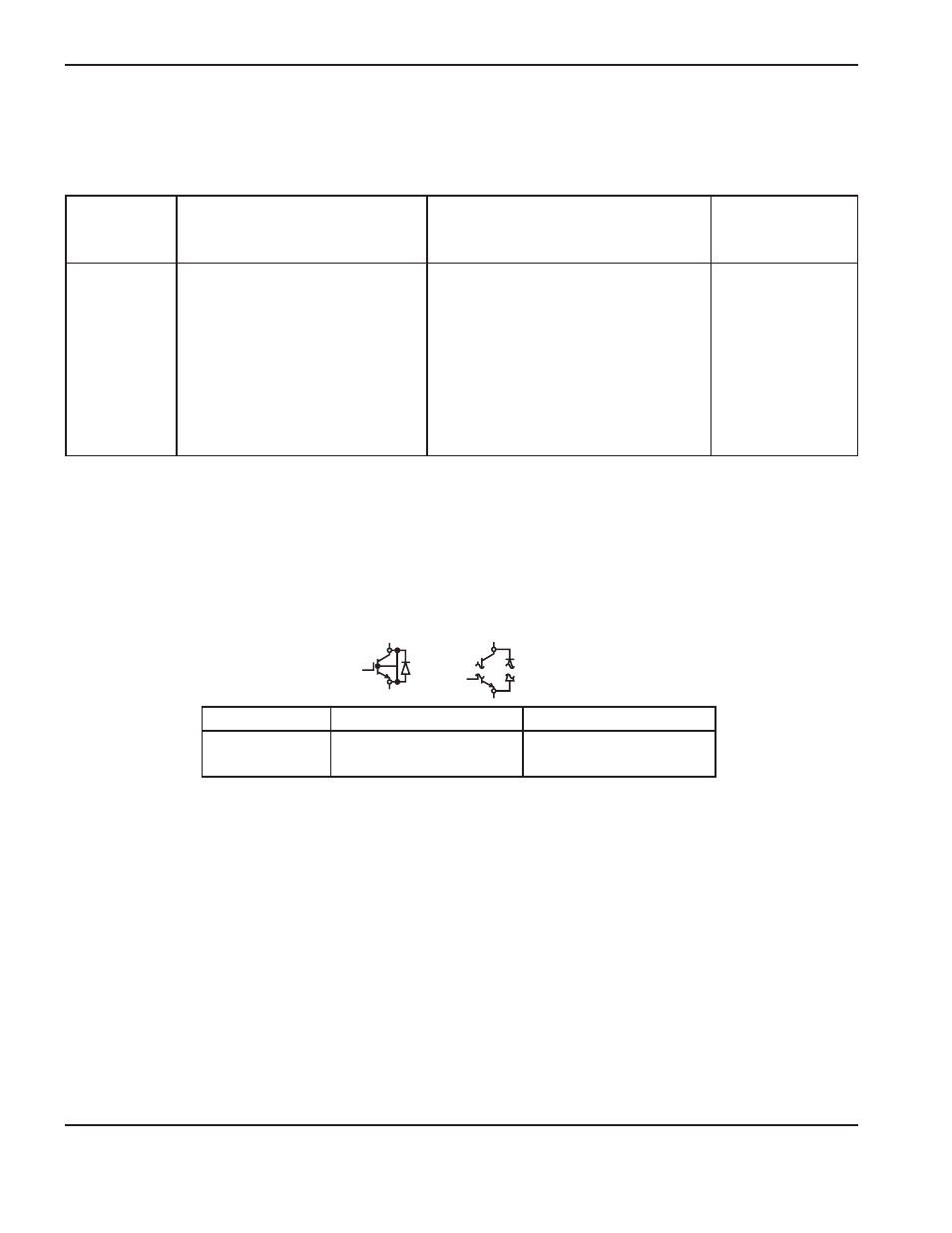

Test del dispositivo IGBT con tester Hypertherm
Utilizzando il tester per IGBT Hypertherm, tenere premuto l'interruttore nella posizione desiderata per eseguire i test
descritti nella tabella che segue.
Posizione leD
Interruttore Non
superato
Superato Batteria Questo può significare che Azione correttiva
Sinistra X - - l'IGBT è in corto circuito Sostituire l'IGBT
Sinistra - X - L'IGBT ha superato il test di corto circuito Nessuna
Sinistra - - X Tensione batteria inferiore a 8 V Sostituire la batteria
Sinistra - - - Batteria scarica Sostituire la batteria
Destra X - - L'IGBT è in circuito aperto Sostituire l'IGBT
Destra - X - L'IGBT ha superato il test in circuito aperto Nessuna
Destra - - X Tensione batteria inferiore a 8 V Sostituire la batteria
Destra - - - Batteria scarica Sostituire la batteria
Ricerca guasti nel tester per IGBT Hypertherm
1. Verificare che i cavi e il tester per IGBT non siano danneggiati.
2. Verificare che la tensione della batteria sia superiore a 8 V.
3. Testare il tester per IGBT come mostrato in basso. Se i risultati non corrispondono ai valori della tabella, sostituire
i collegamenti.
Collegare i cavi Test in corto circuito Test in circuito aperto
Nessuno Superato Non superato
Rosso a nero Non superato Superato
