SoStituzione dei componenti

6-14

powermax

65/85

Manuale di manutenzione

Sostituzione dell'elemento filtrante dell'aria

1. Disinserire (OFF) l'alimentazione, quindi scollegare il cavo di alimentazione e l'alimentazione del gas.
2. Posizionare il retro del generatore in modo che il bicchierino del filtro dell'aria rimovibile sia facilmente accessibile.
3. Rimuovere il kit dei consumabili in prossimità del bicchierino del filtro sul pannello posteriore.
4. Afferrare il bicchierino del filtro con la mano destra.
5. Spingere verso il basso il chiavistello e ruotare il bicchierino del filtro di 45 gradi circa sulla destra.
6. Tirare il bicchierino del filtro verso il basso per rimuoverlo. Si può vedere l'elemento filtrante bianco e il dado

di tenuta.

7. Svitare (in senso antiorario) il dado di tenuta di plastica che connette l'elemento filtrante.
8. Sostituire l'elemento sporco con un elemento nuovo. Reinstallare (in senso orario) il dado di tenuta di plastica

serrando solamente a mano.

9. Pulire il bicchierino del filtro.
10. Inserire il bicchierino del filtro con il chiavistello posizionato a 45 gradi circa alla destra del centro.

Questo è lo stesso orientamento in cui il bicchierino del filtro è stato tirato verso il basso e rimosso.

11. Allineare verticalmente il bicchierino del filtro (con protezione di metallo) e spingere con fermezza il bicchierino

del filtro in alto fino alla parte superiore della presa e collegare il bicchierino. È utile sollevare il bicchierino con

il dito indice della mano sinistra sotto il dado nella parte inferiore del bicchierino.

12. Dopo che il bicchierino è stato collegato correttamente, ruotare il bicchierino di 45 gradi a sinistra fino a quando

il chiavistello scatta in posizione.

13. Ricollegare il tubo flessibile dell'alimentazione del gas al generatore e controllare che non ci siano perdite.
14. Ricollegare l'alimentazione elettrica.

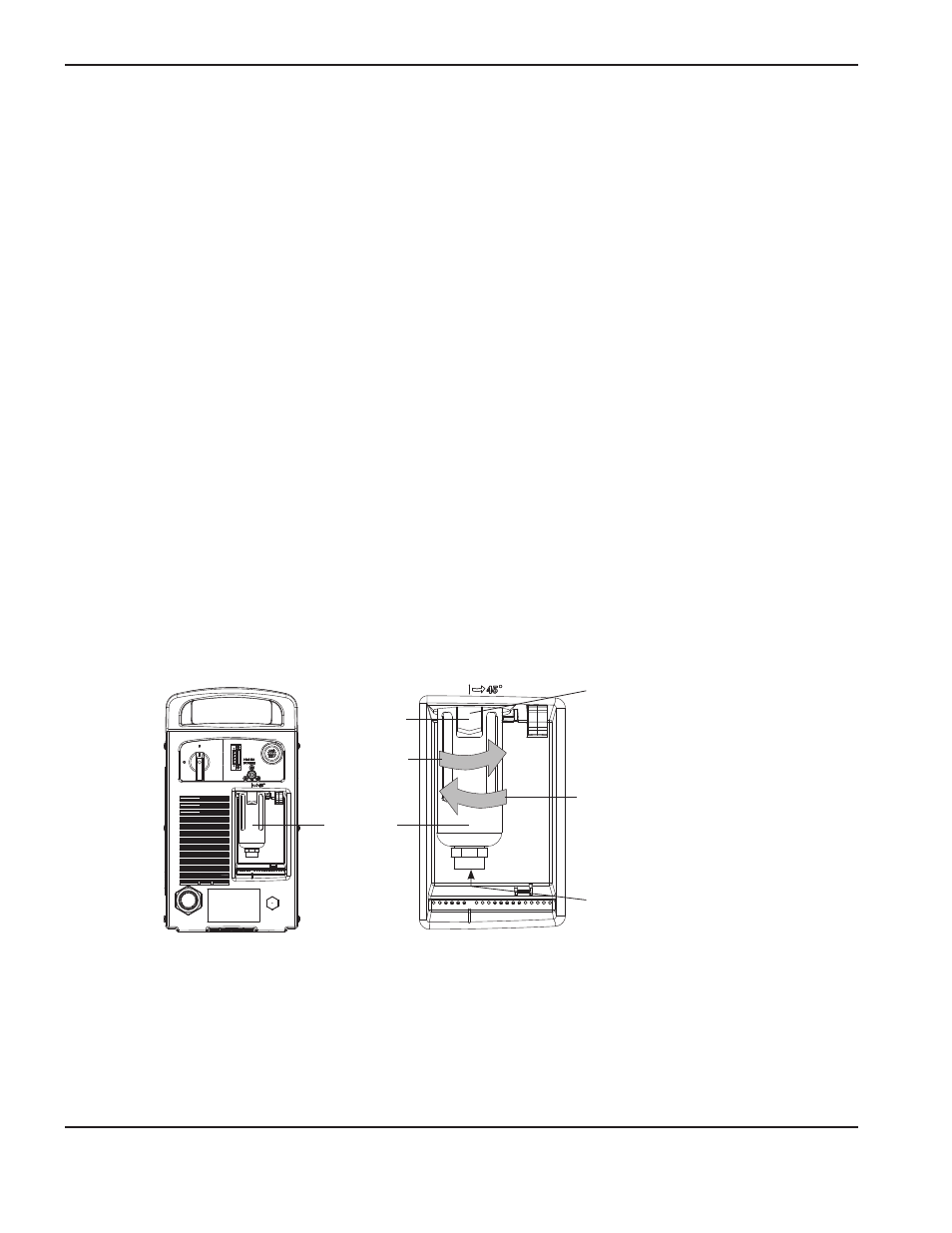

Bicchierino

del filtro

È utile sollevare qui

quando si sostituisce

il bicchierino del filtro.

Chiavistello

L'elemento filtrante bianco

e il dado di tenuta di

plastica sono visibili dopo

aver rimosso il bicchierino

del filtro.

Rimuovere

Installare
