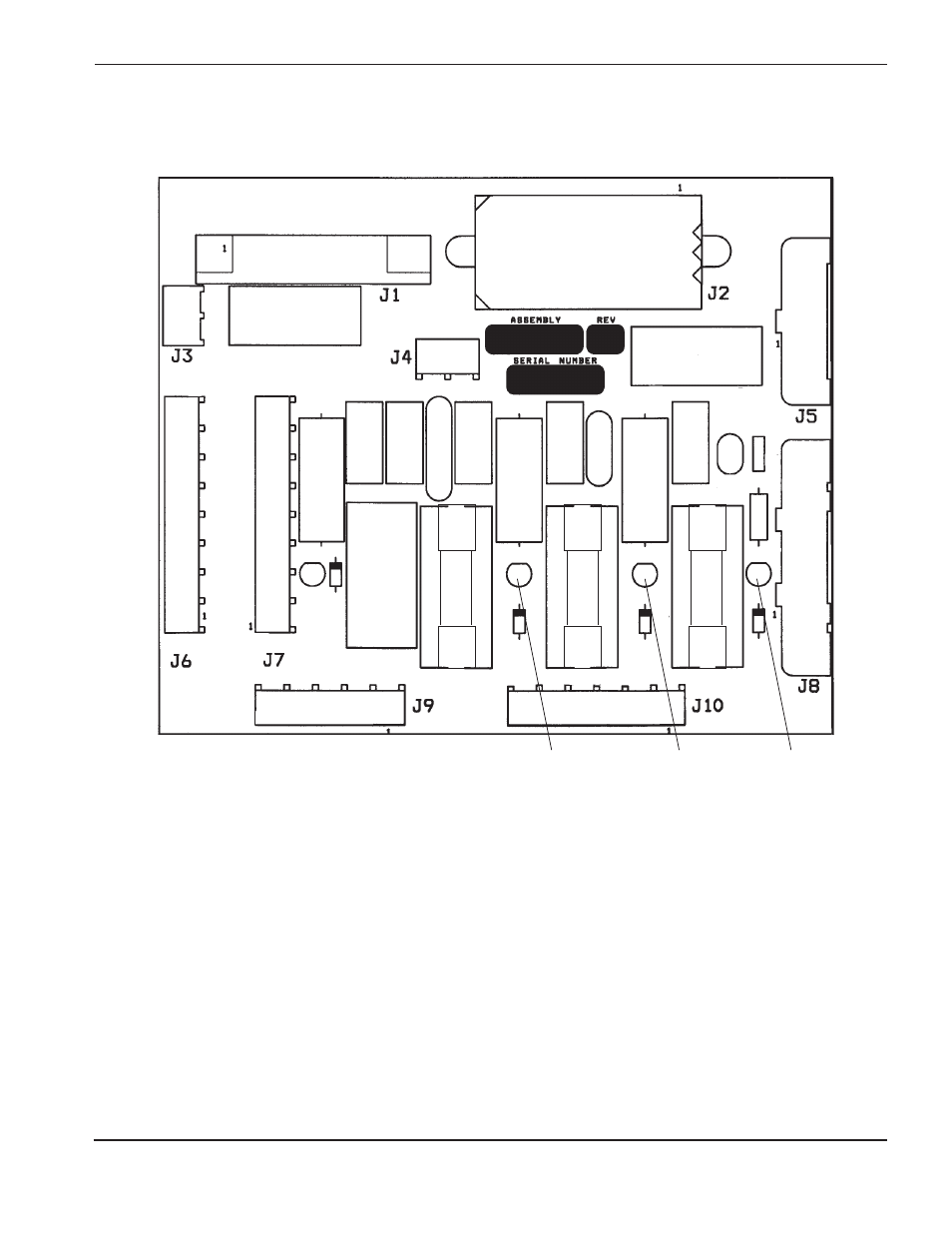

Spie di stato scheda di distribuzione PCB1
Vedere pagina 6-5 per la posizione sulla scheda di distribuzione.
Note:
Quando il disgiuntore CB1 è acceso, i LED D3-D5 si accendono e restano accesi.
Per misurare le tensioni sulla scheda di distribuzione di potenza, individuare i fusibili F1, F2 e F3. Quando
l’alimentatore è acceso, misurare la tensione tra la parte superiore di ciascun fusibile e il telaio, e quindi dalla parte
inferiore di ciascun fusibile e il telaio. Le misure devono essere le seguenti:
F1:
240 VCA
F2:
120 VCA
F3:
24 VCA
Se non sono presenti tensioni, oppure esse non hanno il valore corretto in uno o più di questi punti, scollegare
l’alimentazione ed eseguire una procedure di individuazione dei guasti sui fusibili e sui relativi pin, connettori e
cablaggi tra il connettore J10 sulla scheda di distribuzione e il secondario del trasformatore di controllo T1.
Inoltre, controllare il cablaggio e le connessioni tra T1, CB1, e CON1.
D3
240 VCA
D4
120 VCA
D5
24 VCA
F1
F2
F3
