INSTALLAZIONE
HT4400
Manuale di istruzioni
3-7
6
Collegamento dell’alimentazione – Tutte le tensioni
1. Assicurarsi che l’interruttore principale di linea sia in posizione OFF e che rimanga in questa
posizione durante tutta l’installazione del sistema HT4400.
2. Inserire il cavo di alimentazione attraverso il passacavo situato nella parte posteriore dell’alimentatore.

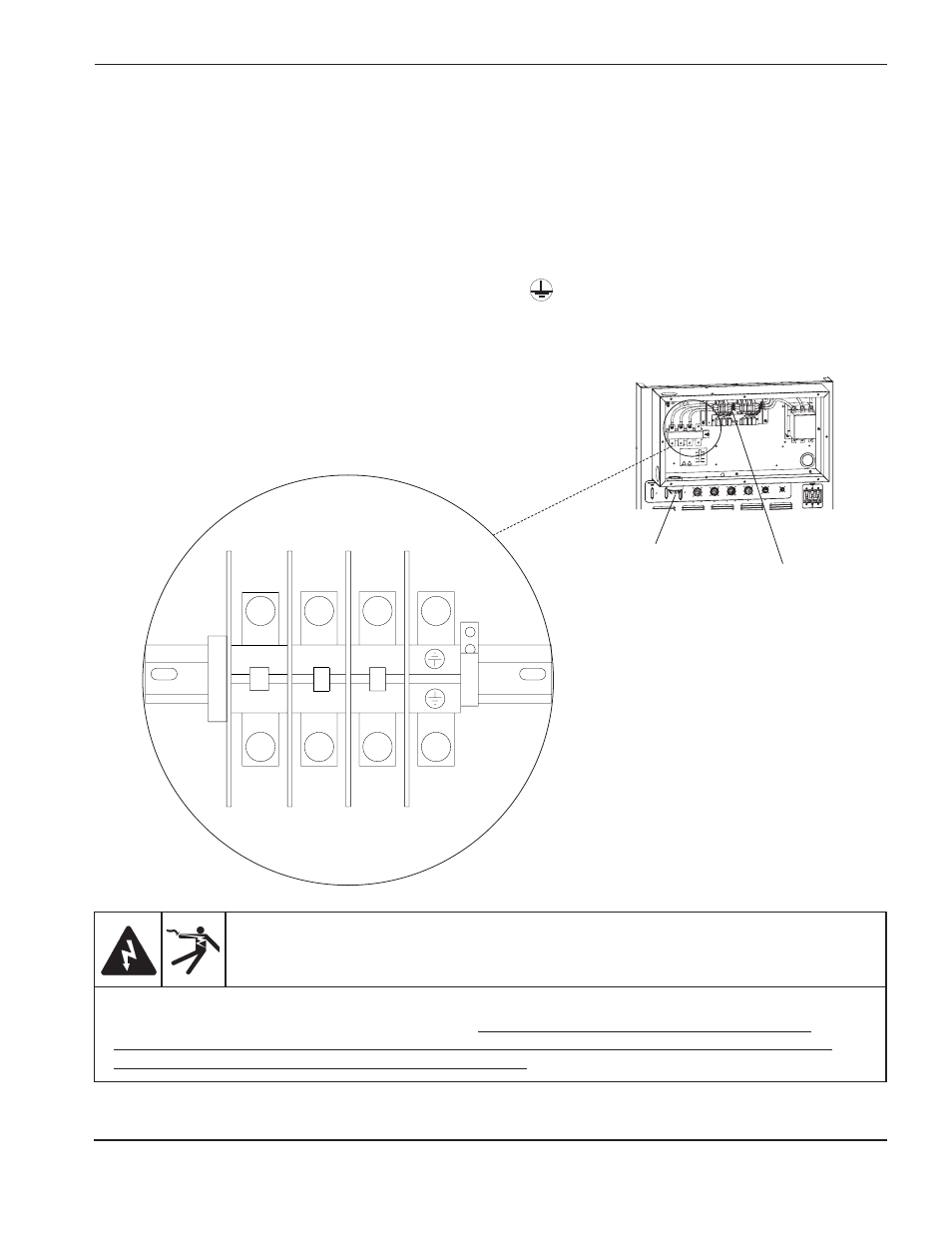

3. Collegare i cavi di alimentazione per i terminali W, V e U della morsettiera TB5. Vedere figura sotto.
4. Collegare il cavo di massa (PE) al terminale segnato
come illustrato sotto.
5. Collegare i cavi di alimentazione all’interruttore di linea nel rispetto delle normative nazionali o locali.
Avvertenza
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Se l’interruttore di linea è in posizione ON, sul contattore è presente la tensione di linea, anche se il
disgiuntore sul generatore è posizionato su OFF. Come regola generale di sicurezza, verificare
SEMPRE che l’interruttore di linea sia in posizione OFF prima di eseguire installazioni, scollegare
componenti o eseguire la manutenzione in questa zona.
U U
V V
W W
TB5T
B
5
Passacavo
Nota: Filtro solo
su alimentatori
CE 400 VCA
