MANUTENZIONE
HT4400 Manuale di istruzioni 5-29
4

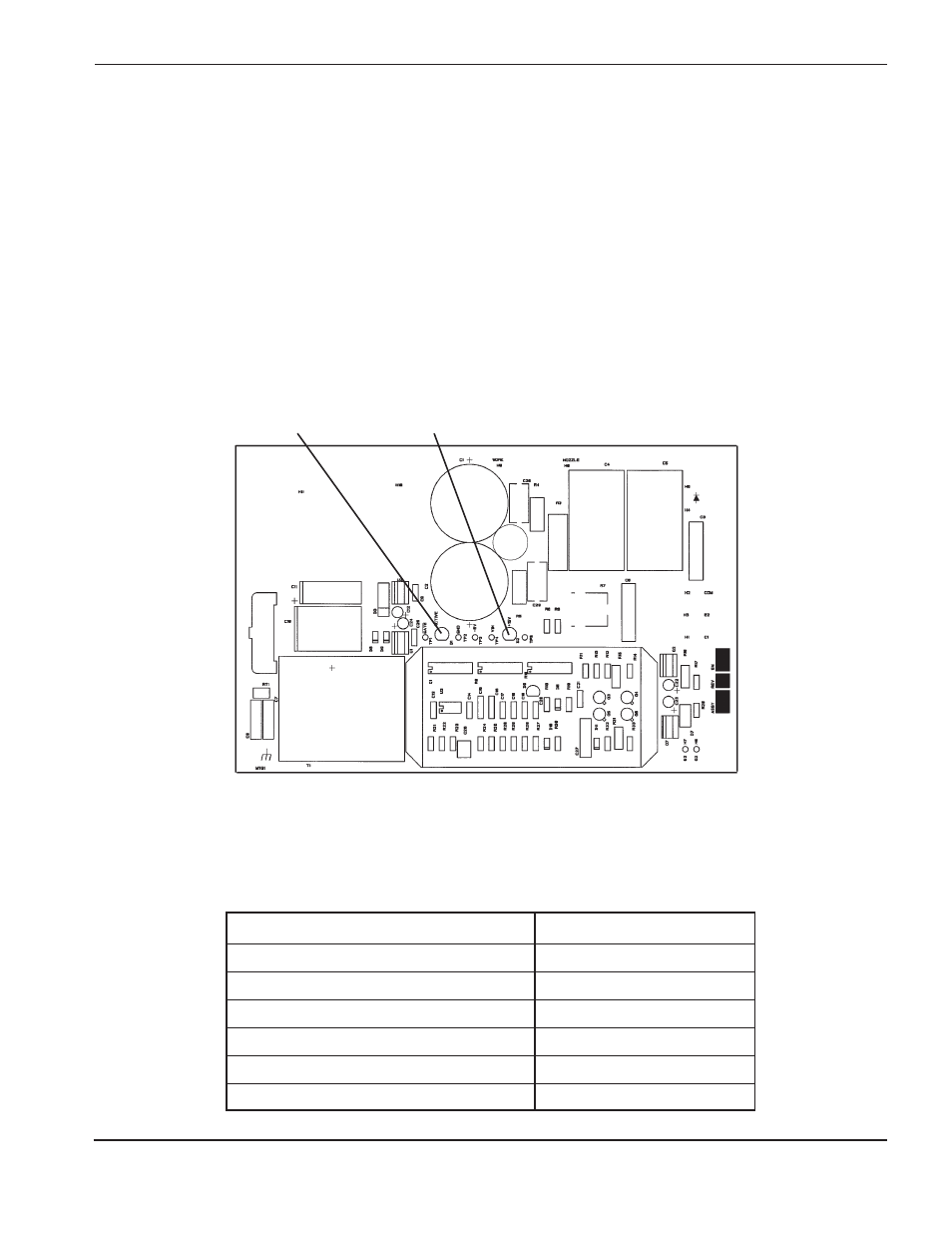

Scheda del circuito di avviamento PCB14 – Spie di stato e funzionamento
Vedere pagina 6-4 per la posizione della scheda del circuito di avviamento.
Funzionamento
Il circuito di avviamento è un interruttore veloce che trasferisce rapidamente la corrente dall’arco pilota alla lamiera.
Il circuito di avviamento ha 2 funzioni:
1. Consentire alla corrente iniziale dell’arco pilota di fluire velocemente attraverso l’arco pilota, con piccola
impedenza.
2. Introdurre, dopo che è stata stabilita la corrente iniziale dell’arco pilota, un’impedenza al carico dell’arco
pilota per facilitare il trasferimento della corrente dell’arco al pezzo da tagliare. Vedere lo schema nella
pagina seguente.
Livelli di corrente dell’arco pilota
Il livello di corrente dell’arco pilota cambia in funzione del processo e del livello di corrente dell’arco selezionati.
Vedere la tabella sotto.
O
2
come gas plasma Corrente dell’arco pilota
Impostazione di corrente a 100 A 30 A
Impostazione di corrente a 200 A 44 A
Impostazione di corrente a 300 A e 400 A 60 A
N
2
come gas plasma Corrente dell’arco pilota
Impostazione di corrente a 200 A 44 A
Impostazione di corrente a 400 A 60 A
D2
+15 VCC D1
Uscita IGBT
J1
