MANUTENZIONE
HT4400 Manuale di istruzioni 5-33
4
CH4: Per controllare l’uscita di CH4, ripetere la procedura descritta sopra per CH1, ma posizionare il cavo positivo
del tester digitale (DVM) sul filo n° 48D e il cavo negativo sul filo n° 39D.
Riportare o connettori PL3.6, PL3.9, PL3.5 e PL3.7 della scheda analogica PCB3 alle loro posizioni originali.
6. Se un chopper non fornisce in uscita +360 VCC, controllare che la spia di alimentazione LED1 sia accesa. Se il
LED1 è spento, controllare che arrivino 120V su JP6. Se non ci sono 120V su JP6, controllare il cablaggio di
ritorno alla scheda di distribuzione di potenza. Riparare o sostituire i componenti difettosi. Inoltre controllare che
il LED3 diventi verse quando viene dato il comando di avvio (condizione normale). Se il LED1 è acceso ed il
LED3 è rosso quando viene dato il segnale di avvio (condizione di errore), assicurarsi che JP9 sia alloggiato
correttamente.
7. Se un chopper non fornisce ancora +360 VCC dopo aver seguito queste istruzioni fino al passo 6, potrebbe
esserci un problema con il segnale di controllo o con il modulo chopper. Il segnale di controllo del chopper
proviene dalla scheda analogica PCB3 come livello analogico da 0 a +6.2 VCC, che varia il ciclo di lavoro e la
conseguente corrente di uscita dal chopper. Questi segnali analogici si trovano sulla scheda PCB3 pin 5 e 6
PL3.9 per CH1, pin 5 e 6 PL3.5 per CH2, pin 5 e 6 PL3.6 per CH3 e pin 5 e 6 PL3.7 per CH4.
Per controllare i chopper nel modo non trasferito:
• Assicurarsi che l’accensione a stato solido sia ancora disattivata (vedere passo 1).
• Sulla scheda analogica PCB3, scollegare PL3.9 da REC9 (per provare CH1), o scollegare PL3.5 da REC5
(per provare CH2), o scollegare PL3.6 (per provare CH3), o scollegare PL3.7 (per provare CH4). Il LED3
deve essere acceso e di colore verde.
• Posizionare il voltmetro sull'uscita del chopper in prova e dare il segnare di avvio (START).
• Se il voltmetro indica +360 VCC, allora c’è un problema o con la scheda di controllo PCB2 o con la scheda
analogica PCB3.
• Se il voltmetro indica 0 V, sostituire il modulo chopper.

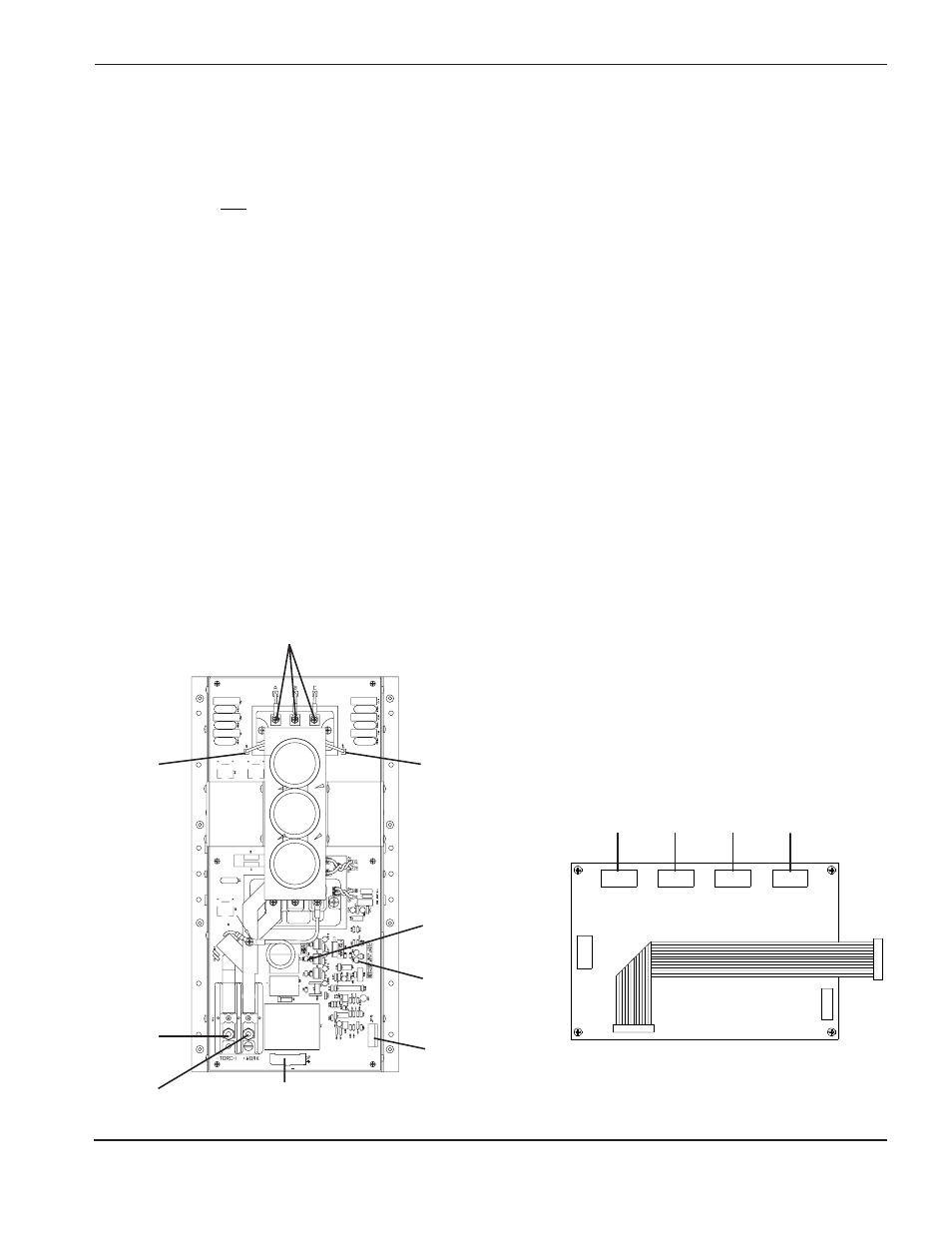

Modulo chopper – Vista frontale
Scheda analogica PCB 3
Ingresso trifase
Ponte (+) Ponte (-)
LED1
PL3.9
REC9 REC5 REC6 REC7
(+) Pezzo
Torcia (-)
LED3
JP9
JP6
PL3.5 PL3.6 PL3.7
