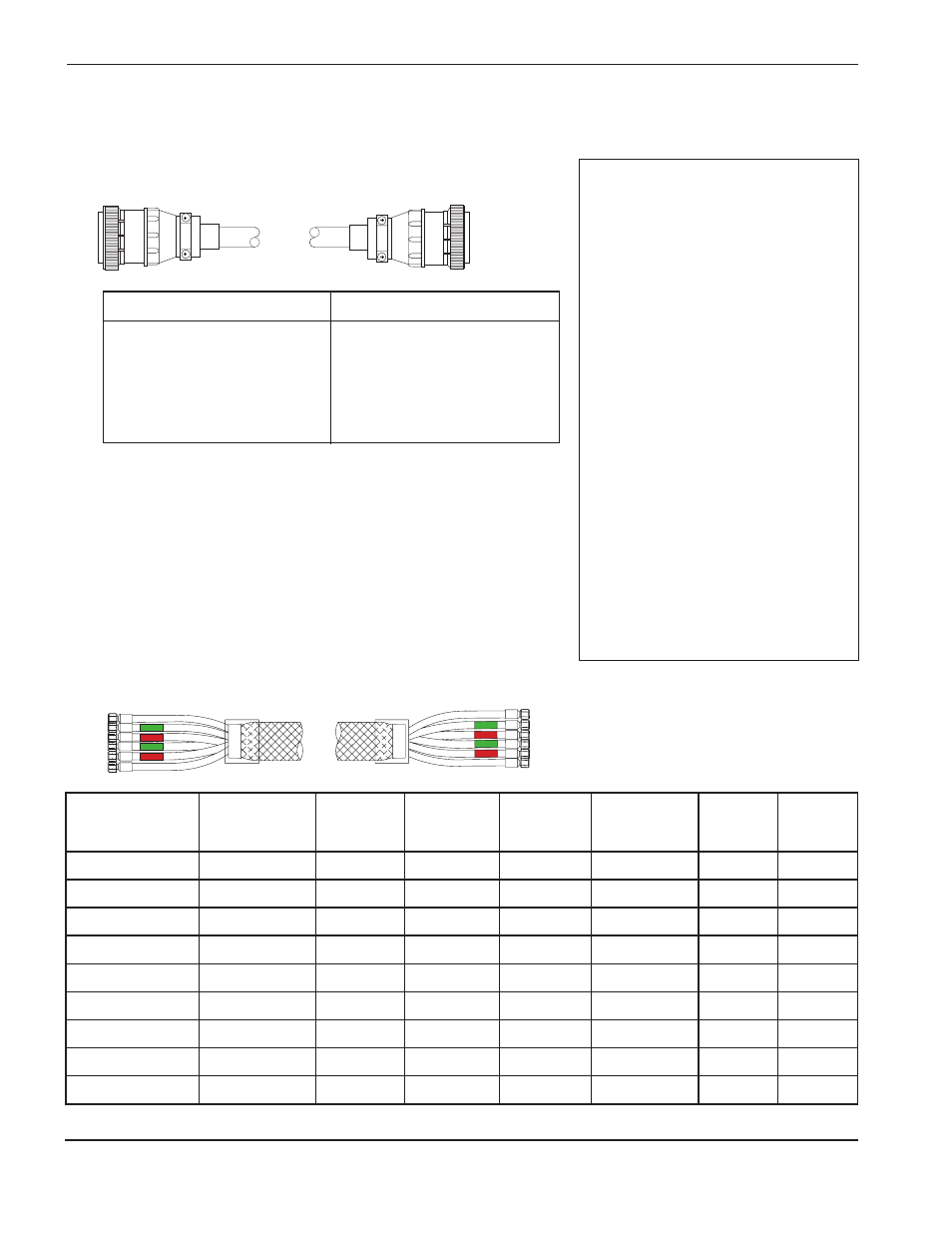

Collegamenti della consolle del gas – 2 di 3
ቨ
Cavo 2 – Da consolle del gas a alimentatore
ቩ
Tubi – Da consolle del gas a gruppo valvole
Note di installazione
ቨ
ELENCO SEGNALI – Cavo da consolle
del gas a alimentatore -2
SEGNALE 3X1 COLORE 1X2
Selezione O2/N2 1 Schermatura 1
Selezione O2/N2 5 Nero 5
Selezione O2/N2 6 Bianco 6
SV1 2 Nero 2
SV1 3 Verde 3
Terra 7 Schermatura 7
SV2 8 Nero 8
SV2 9 Blu 9
Terra 4 Schermatura 4
Comune BCD* 10 Schermatura 10
Bit BCD 8* 16 Nero 16
Bit BCD 4* 17 Giallo 17
Bit BCD 2* 11 Nero 11
Bit BCD 1* 12 Marrone 12
Terra 18 Schermatura 18
SV6 19 Nero 19
SV6 20 Arancione 20
Terra 13 Schermatura 13
SV3 23 Rosso 23
SV3 24 Giallo 24
Terra 25 Schermatura 25
SV5 26 Rosso 26
SV5 27 Marrone 27
Terra 28 Schermatura 28
SV7 29 Nero 29
SV7 30 Rosso 30
Terra 34 Schermatura 34
Spurgo elettrovalvola 32 Rosso 32
Spurgo elettrovalvola 33 Blu 33
Terra 37 Schermatura 37
SV4 35 Rosso 35
SV4 36 Verde 36
Terra 31 Schermatura 31
* BCD = Decimale a codifica binaria
Codice articolo Lunghezza
123562 10 ft (3 m)
123563 15 ft (4,6 m)
123564 20 ft (6,1 m)
123565 25 ft (7,6 m)
123566 30 ft (9,2 m)
123567 40 ft (12,2 m)
023496 50 ft (15,3 m)
Codice articolo Lunghezza
123568 60 ft (18,3 m)
023497 75 ft (22,9 m)
023498 100 ft (30,5 m)
123087 125 ft (38,1 m)
023499 150 ft (45,8 m)
123031 175 ft (53,4 m)
023500 200 ft (61 m)
3X1 1X2
Gruppo tubi – Da Preflusso Flusso di Preflusso Flusso di
consolle del gas Lunghezza plasma taglio plasma protezione taglio protezione Rilevamento Rilevamento
a gruppo valvole: (nastro verde) (nastro rosso) (nastro verde) (nastro rosso) plasma* protezione
128482 5 ft (1,5 m) 024620 024620 024628 024628 024591 024599
128483 10 ft (3 m) 024621 024621 024629 024629 024590 024598
128484 15 ft (4,6 m) 024622 024622 024630 024630 024589 024597
128485 20 ft (6,1 m) 024623 024623 024631 024631 024588 024596
128486 25 ft (7,6 m) 024624 024624 024632 024632 024587 024595
128487 30 ft (9,2 m) 024625 024625 024633 024633 024586 024594
128488 40 ft (12,2 m) 024626 024626 024634 024634 024585 024593
128489 50 ft (15,3 m) 024627 024627 024635 024635 024584 024592
128518 60 ft (18,3 m) 024653 024653 024652 024652 024650 024651
* Tubo di piccolo diametro che consente di rilevare il gas di plasma
