INSTALLAZIONE
3-18 HT4400 Manuale di istruzioni
7

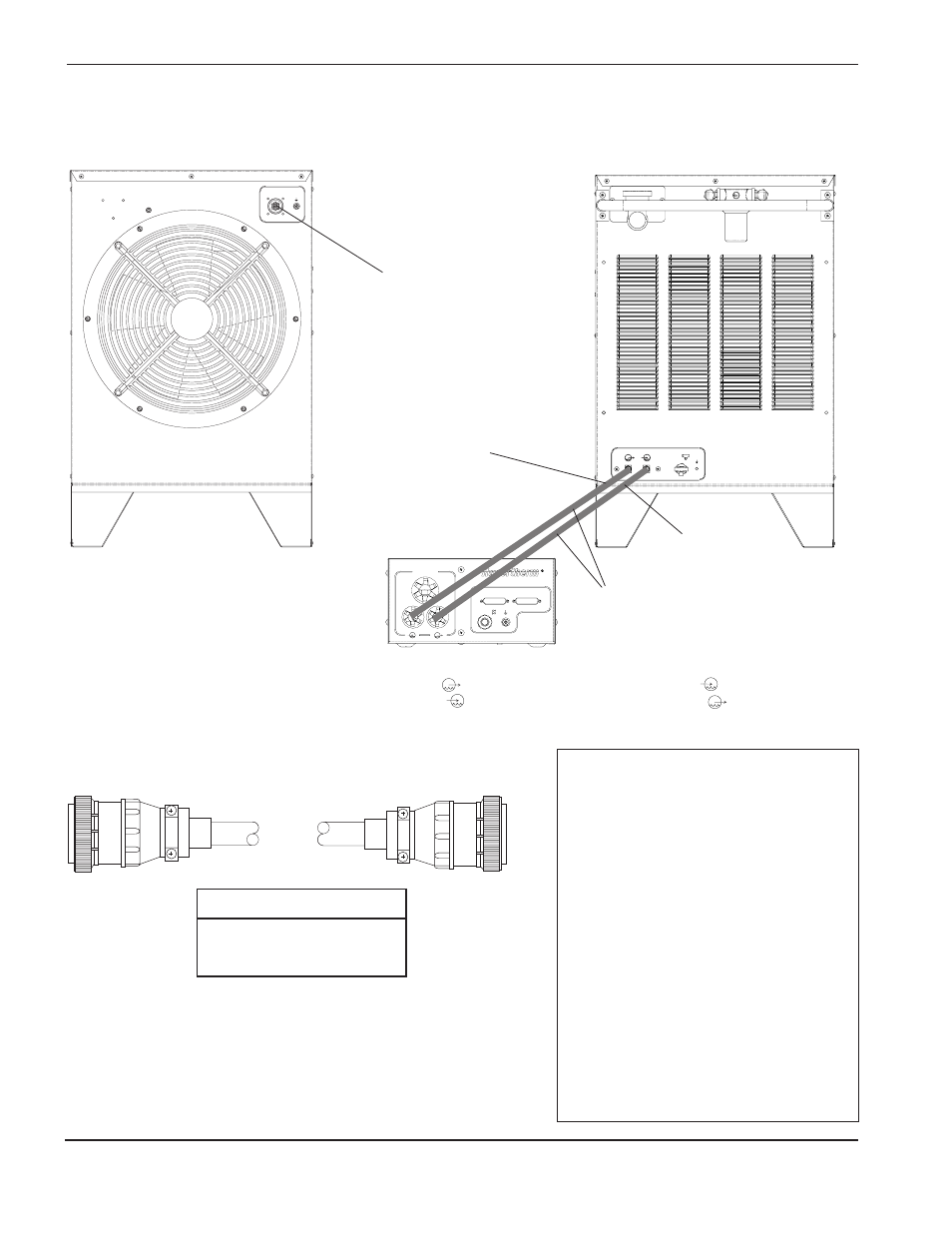

Connessioni del gruppo di raffreddamento – 1 di 2
ቭ
Cavo – da gruppo di raffreddamento a generatore
Note di installazione
ቭ
ELENCO SEGNALI – Cavo da gruppo di
raffreddamento a generatore
SEGNALE 5X1 COLORE 1X5
Termostato temperatura
acqua TS1 (Livello logico) 11 Nero 11
Termostato temperatura
acqua TS1 (Livello logico) 15 BLue 15
Schermatura 6 Schermatura 6
Flussostato FS1 (120 VCA) 16 Giallo 16
Flussostato FS1 (120 VCA) 12 Nero 12
Schermatura 7 Schermatura 7
Pompa (240 VCA) 17 Nero 17
Pompa (240 VCA) 18 Marrone 18
Schermatura 19 Schermatura 19
Ventola (120 VCA) 8 Nero 8
Ventola (120 VCA) 9 Bianco 9
Schermatura 4 Schermatura 4
Elettrovalvola V1 (120 VCA) 1 Nero 1
Elettrovalvola V1 (120 VCA) 2 Rosso 2
Schermatura 3 Schermatura 3
Codice articolo Lunghezza
123517 5 ft (1,5 m)
123518 10 ft (3 m)
123519 15 ft (4,6 m)
5X1 1X5
Consolle di
accensione
Uscita Ingresso
Out In
Scarico
Rosso
Verde
5X1
ቮ
ቭ
Nota:
Collegare il tubo dall’uscita Out del refrigeratore
all’ingresso In della consolle di accensione .
Collegare il tubo dall’ingresso In del refrigeratore all’uscita Out della consolle di accensione .
Vedere anche i collegamenti della consolle di accensione a pagina 3-12.
