INSTALLAZIONE
3-20 HT4400 Manuale di istruzioni
4

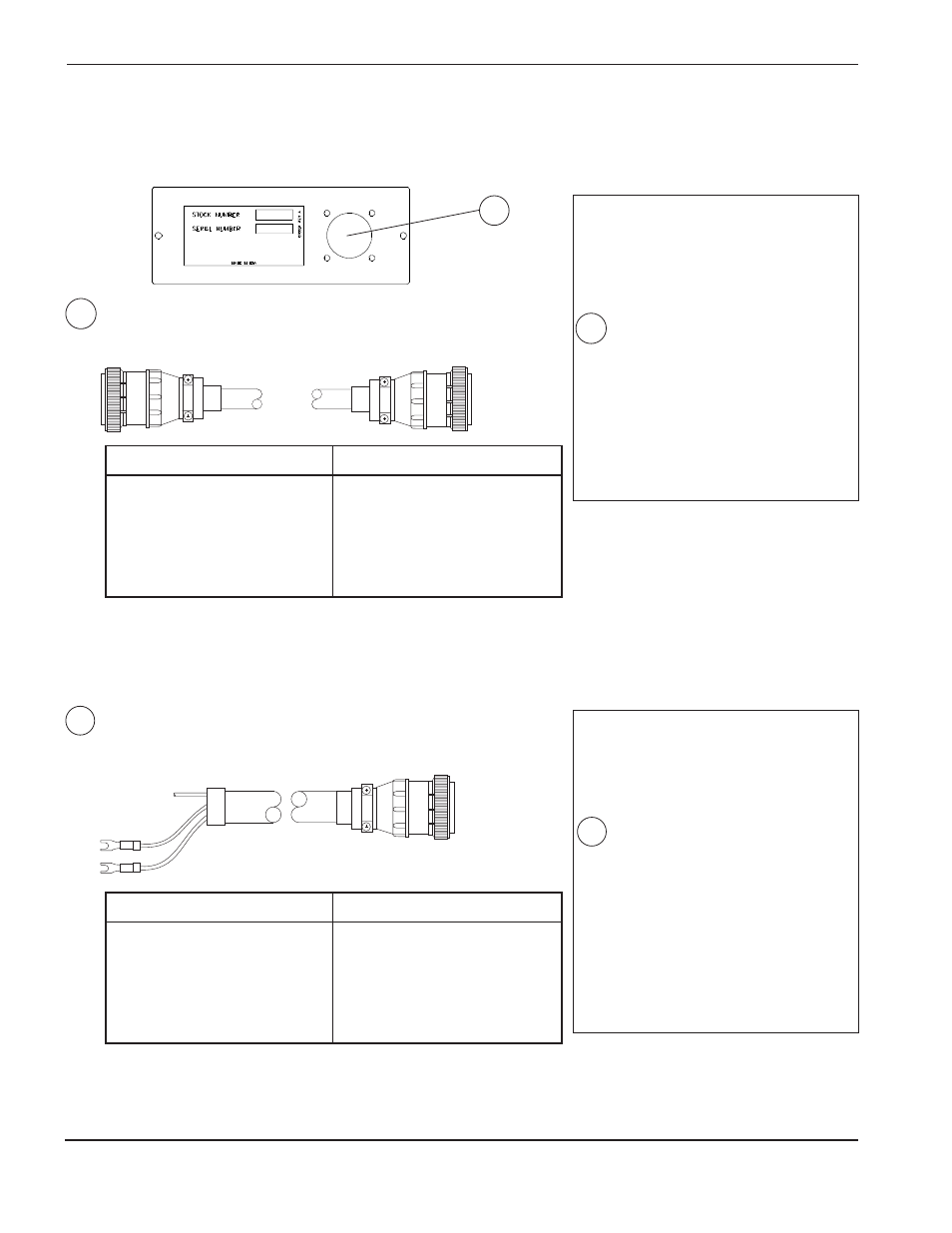

Collegamento del controllo corrente a distanza
Cavo – Da controllo corrente a distanza
ad alimentatore
Note di installazione
Se l’interfaccia macchina fornisce un
controllo corrente, questo cavo non è
necessario. Vedere Collegamenti
dell’interfaccia macchina.
ELENCO SEGNALI – Cavo da controllo
corrente a distanza a alimentatore
SEGNALE 15X1 COLORE 1X7
I 10 8 Nero 2
I 20 7 Bianco 3
I 40 10 Nero 4
I 80 9 Verde 5
I 100 15 Nero 6
I 200 16 Rosso 7
I 400 14 Nero 8
I Comune 3 Schermatura 11
Codice articolo Lunghezza
123150 10 ft (3 m)
123586 15 ft (4,6 m)
123587 20 ft (6,1 m)
023871 25 ft (7,6 m)
123588 30 ft (9,2 m)
123589 40 ft (12,2 m)
023873 50 ft (15,3 m)
Codice articolo Lunghezza
123590 60 ft (18,3 m)
023874 75 ft (22,9 m)
023875 100 ft (30,5 m)
123088 125 ft (38,1 m)
023876 150 ft (45,8 m)
123032 175 ft (53,4 m)
023877 200 ft (61 m)
3X1 1X2
15X1
13a
13a
13a
Collegamenti di interfaccia macchina – 1 di 2
Cavo – Da interfaccia controllo tensione per
macchina ad alimentatore
Note di installazione
Se la consolle del controllo corrente a
distanza fornisce il controllo corrente,
questo cavo non è necessario.
ELENCO SEGNALI – Cavo da
interfaccia controllo
tensione per macchina a alimentatore
SEGNALE TERMINALE COLOR 1X7
I 10 Bianco 2
I 20 Rosso 3
I 40 Verde 4
I 80 Arancione 5
I 100 Blu 6
I 200 Bianco/Nero 7
I 400 Rosso/Nero 8
I Comune Blu/Nero 11
Schermatura Schermatura 10
Codice articolo Lunghezza
123580 10 ft (3 m)
023851 15 ft (4,6 m)
123581 20 ft (6,1 m)
023852 25 ft (7,6 m)
123582 30 ft (9,2 m)
123583 40 ft (12,2 m)
023854 50 ft (15,3 m)
Codice articolo Lunghezza
123584 60 ft (18,3 m)
023855 75 ft (22,9 m)
023856 100 ft (30,5 m)
023903 125 ft (38,1 m)
023857 150 ft (45,8 m)
123585 175 ft (53,4 m)
023858 200 ft (61 m)
1X7
13b
13b
