INSTALLAZIONE
3-24 HT4400 Manuale di istruzioni
4

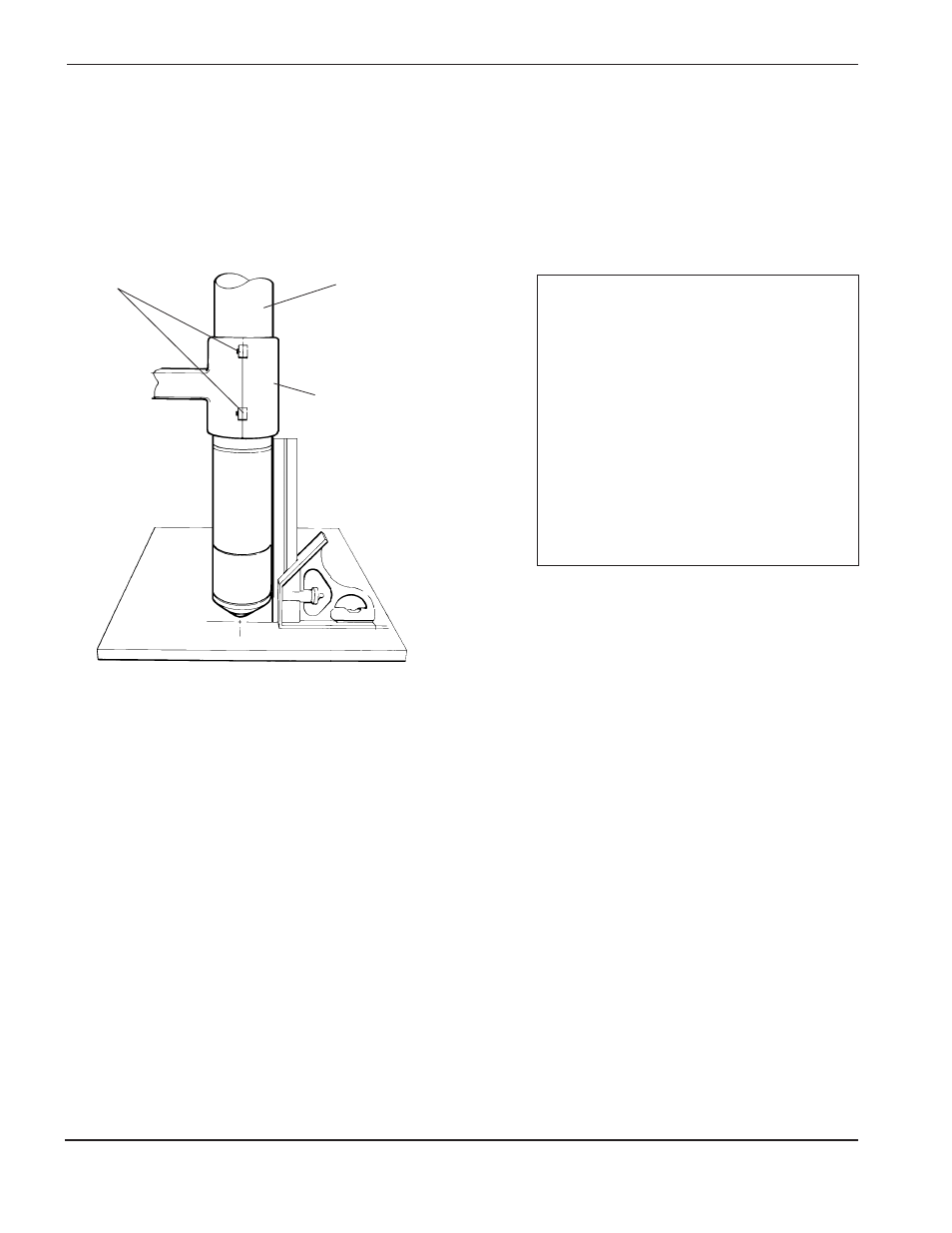

Montaggio e allineamento della torcia
Montaggio della torcia
Allineamento della torcia
Per allineare la torcia perpendicolarmente alla lamiera, usare una squadra 0° e 90°. Vedere figura precedente.
Consultare anche Sostituzione dei consumabili nella Sezione 4 per l’installazione dei consumabili sulla torcia.
Note di installazione
1. Installare la torcia (con i cavi torcia
attaccati) sul supporto torcia.
2. Posizionare la torcia in modo che il
corpo torcia si estenda completamente
attraverso il supporto. Ora il supporto è
attorno alla boccola della torcia e non
tocca il corpo torcia. Posizionare la
torcia a circa 6 mm dalla lamiera.
3. Serrare le viti di fissaggio.
Boccola torcia
Supporto torcia
Fissaggio delle viti
0°
90°
