FUNZIONAMENTO
1
4-4 HT4400 Manuale di istruzioni
Visualizzazione dei messaggi di stato sulla consolle del gas
Per la spiegazione dei codici di errore utilizzati per la visualizzazione dello stato del sistema, fare riferimento alla
sezione 5 Individuazione dei guasti tramite codice di errore.
I codici che impediscono di iniziare un taglio sono i seguenti:
CT – Temperatura chopper eccessiva
FS – Errore di flusso del refrigerante – Vedere Post installazione nella sezione 3.
PC, PP, SC o SP – Pressioni di azionamento del plasma, di preflusso del plasma, di azionamento del
gas di protezione o di preflusso del gas di protezione non comprese entro limiti accettabili
TT – Temperatura eccessiva trasformatore principale
VO – Scostamento della tensione in ingresso superiore a +/- 15% della tensione nominale
VS – Selettore della valvola non posizionato su FUNZIONAMENTO
WT – Temperatura eccessiva refrigerante
SS – Errore del segnale di inizio
È necessario correggere le condizioni di errore sopra descritte prima di poter iniziare il taglio plasma. Quando tutte
le richieste del sistema sono soddisfatte, dopo il comando INIZIO verrà visualizzato il codice OK sulla finestra di
stato. Per verificare che il sistema sia stato installato correttamente e che tutti i requisiti di funzionamento siano
stati rispettati, fare riferimento alle sezioni Specifiche, Installazione e Manutenzione.
Oltre a quelli appena elencati, esistono altri codici che interrompono il funzionamento del sistema durante il taglio:
CA – Perdita di corrente sull’alimentatore a interruttore ciclico n° 1 e/o n° 2 (chopper)
Cb – Perdita di corrente sull’alimentatore a interruttore ciclico n° 3 e/o n° 4 (chopper)
Hd – Tempo di CONGELAMENTO scaduto (hold)
PL – Errore di perdita di fase
Rd – Errore di rampa di spegnimento
RU – Errore di rampa di accensione
XF – Trasferimento dell’arco assente
Alimentatore
Pannello frontale

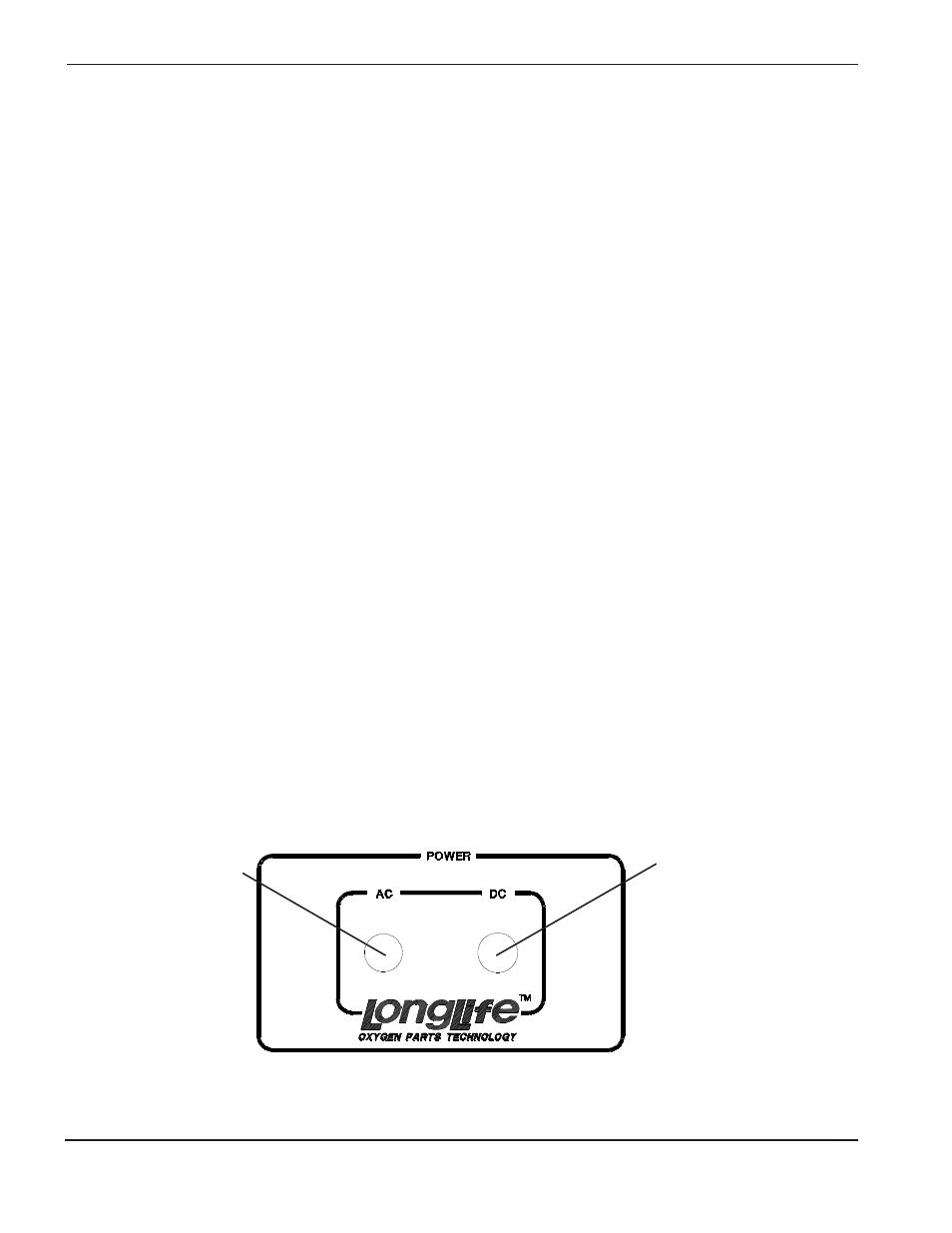

Indicatore AC
L’indicatore si illumina al
termine della procedura di
accensione
Indicatore DC
Si illumina quando il contattore
principale si chiude, per indicare
che è in corso l’erogazione
dell’alimentazione in CC alla torcia.
