INSTALLAZIONE
3-22 HT4400 Manuale di istruzioni
4

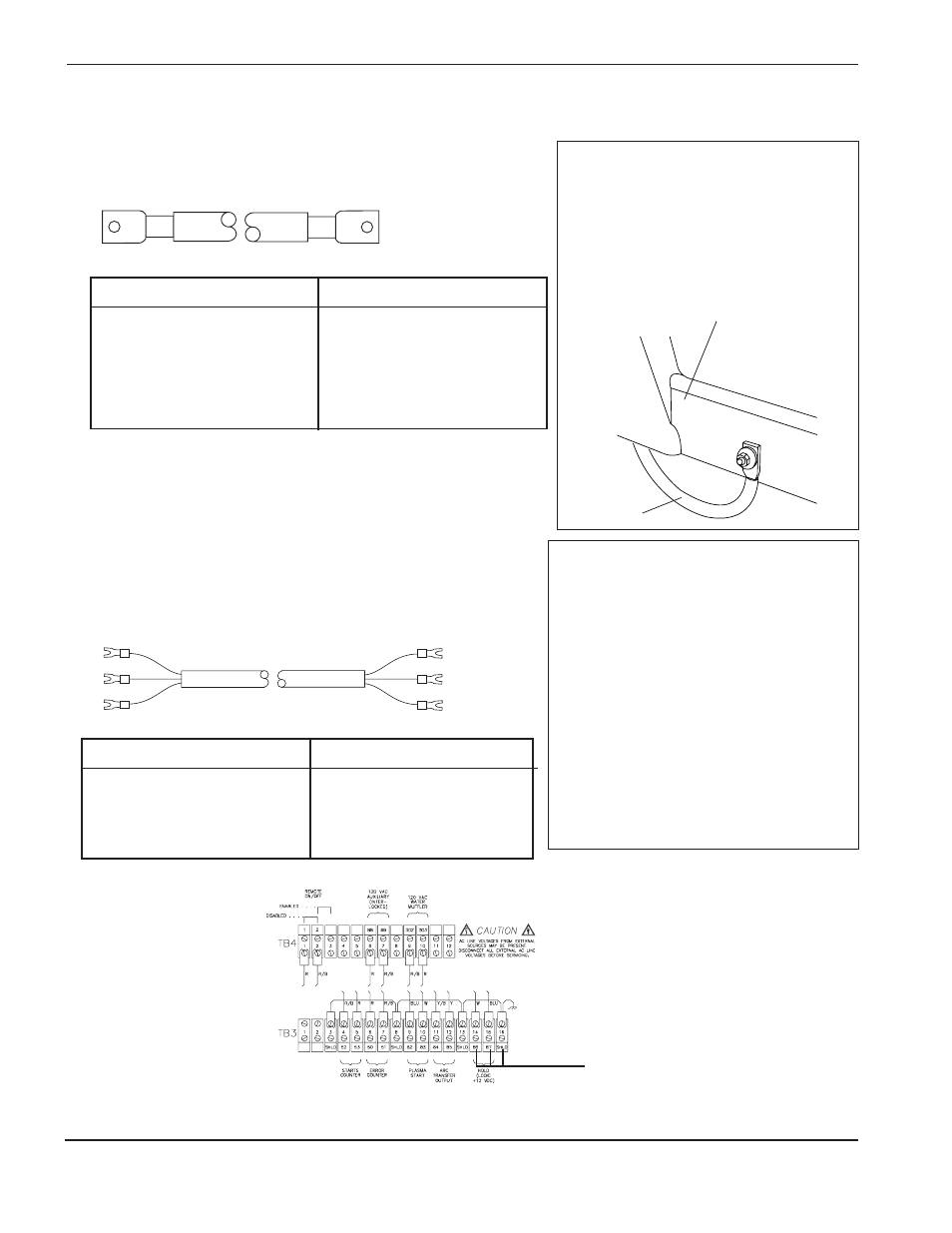

Collegamento della tavola portapezzo
ቱ
Cavo – Da alimentatore a tavola portapezzo
Note di installazione
Far passare il cavo di massa attraverso una
delle due boccole da 50 mm situate sulla parte
posteriore bassa dell’alimentatore e collegarlo
alla barra superiore (+) sulla parete centrale
posteriore come illustrato a pagina 3-10.
Collegare l’altra estremità alla tavola
portapezzo.
Codice articolo Lunghezza
123418 10 ft (3 m)
023382 15 ft (4.6 m)
023136 20 ft (6.1 m)
023078 25 ft (7.6 m)
023101 30 ft (9.2 m)
023135 40 ft (12.2 m)
023079 50 ft (15.3 m)
Codice articolo Lunghezza
123316 60 ft (18.3 m)
023124 75 ft (22.9 m)
023080 100 ft (30.5 m)
123084 125 ft (38.1 m)
023081 150 ft (45.8 m)
123097 175 ft (53.4 m)
023188 200 ft (61 m)
Collegamento alimentatore n°2
ቲ
Cavo – Da alimentatore n°1 a alimentatore n°2
Note di installazione
Quando si usa un sistema multitorcia, il cavo di
HOLD può essere usato per interfacciare i due
alimentatori. Fare le connessioni sulla morsettiera
TB3 su entrambi gli alimentatori. TB3 è situata sulla
parete interna posteriore dell’alimentatore. Vedere
figura sotto.
Nota: Questa funzione può essere anche controllata
direttamente dal CNC.
ቲ
ELENCO SEGNALI – Da alimentatore n°1 a
alimentatore n°2
SEGNALE PS#1 COLORE PS#2
Segnale di HOLD 86 Nero 86
Comune del segnale di HOLD 87 Rosso 87
Schermo segnale di HOLD Terra Schermatura Terra
Codice articolo Lunghezza
123591 10 ft (3 m)
023340 15 ft (4.5 m)
123592 20 ft (6.1 m)
023341 25 ft (7.5 m)
123593 30 ft (9.2 m)
Codice articolo Lunghezza
123594 40 ft (12.2 m)
023342 50 ft (15.3 m)
023343 100 ft (30.5 m)
023344 150 ft (45.8 m)
Parte bassa del telaio della tavola portapezzo
(schema tipico)
(Logic +
12VDC,
close to
start)
Collegamenti del cavo di HOLD
