INSTALLAZIONE

2

HPR130 Auto Gas

Manuale di istruzioni

3-33

Interruttore generale

L’interruttore generale serve come dispositivo per il disinserimento (isolamento) della tensione di
alimentazione. Installare questo interruttore vicino al generatore in modo che sia facilmente
accessibile per l’operatore.

L’installazione deve essere eseguita da un elettricista autorizzato secondo le normative
elettriche nazionali o locali applicabili.

L’interruttore dovrebbe:

Isolare l’apparecchiatura elettrica e scollegare tutti i conduttori in tensione dalla
tensione di alimentazione, quando si trova nella posizione “SPENTO”.

Avere una posizione di “SPENTO” ed una di “ACCESO” chiaramente contrassegnati con “O” (SPENTO)
ed “I” (ACCESO).

• Avere una maniglia di azionamento esterno che possa essere bloccata nella posizione “SPENTO”.
• Contenere un meccanismo ad azionamento elettrico che funga da arresto di emergenza.
• Essere munito di fusibili ad azione lenta per la corretta capacità di interruzione (consultare la tabella qui sopra).

Requisiti di alimentazione

Generalità

Tutti gli interruttori, i fusibili a fusione lenta e i cavi di alimentazione devono essere forniti a cura
del cliente e devono essere scelti secondo le normative elettriche nazionali o locali.
L’installazione deve essere eseguita da un elettricista autorizzato. Utilizzare un interruttore di
alimentazione principale indipendente per il generatore.

Nota:

Il dispositivo di protezione sulla linea di alimentazione principale (disgiuntore o
fusibile) deve essere in grado di sopportare il carico di tutti i rami derivati, sia in condizioni di
corrente di punta, sia in condizioni di regime. Il generatore deve essere collegato ad uno rami
derivati. La corrente di regime del generatore è riportata nella tabella sotto; la corrente di punta
è pari a 10 volte la corrente di ingresso nominale e può durare fino a 0.20 secondi
o 10 cicli.

Cavo di alimentazione

Le sezioni dei cavi variano in base alla distanza della presa dalla scatola principale. Le sezioni dei cavi suggerite,
elencate nella tabella sopra, sono state prese dal manuale “U.S. National Electric Code 1990”, tabella 310.16. Usare un
cavo di alimentazione di tipo SO a 4 fili adatto ad una temperatura di esercizio fino a 60° C. L’installazione deve essere
eseguita da un elettricista autorizzato secondo le normative elettriche nazionali o locali applicabili.

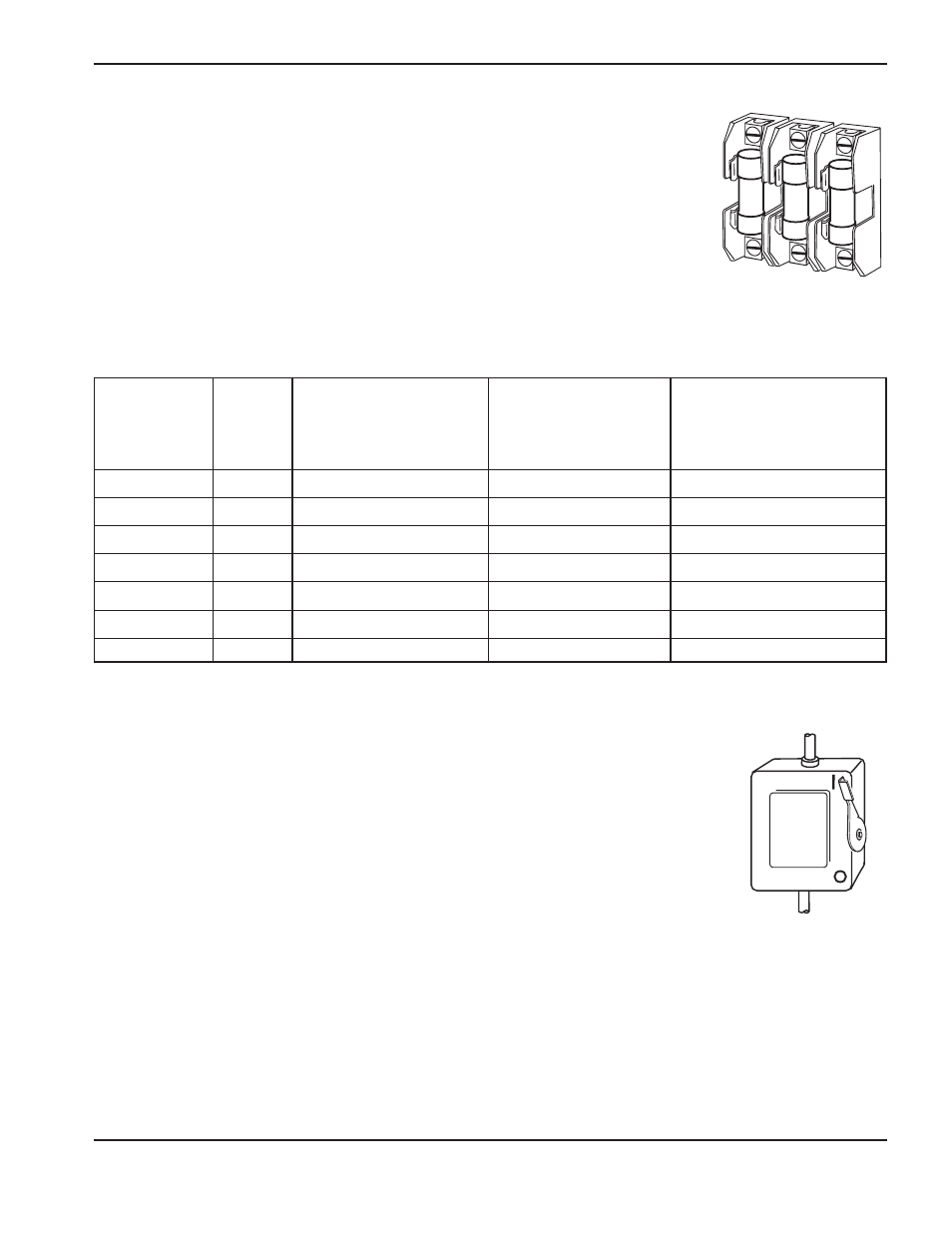

FUSE

SWITCH BOX

Dimensioni raccomandate

Corrente assorbita

Portate raccomandate

dei cavi per una lunghezza

Tensione

nominale @ erogazione

per i fusibili a

massima di 15 m

di ingresso

Fasi

di 19,5 kW

fusione lenta

Dimensionato per 60° C

200/208 VCA

3

62/58 A

85 A

26,7 mm

2

(3 AWG)

240 VCA

3

52 A

65 A

21,1 mm

2

(4 AWG)

380 VCA

3

33 A

40 A

8,3 mm

2

(4 AWG)

400 VCA

3

32 A

40 A

8,3 mm

2

(8 AWG)

440 VCA

3

28 A

35 A

8,3 mm

2

(8 AWG)

480 VCA

3

26 A

35 A

8,3 mm

2

(8 AWG)

600 VCA

3

21 A

30 A

5,3 mm

2

(10 AWG)

Nota: Le raccomandazioni sul diametro dei cavi sono state prese dalla tabella

310-16 del Codice Elettrico Nazionale (U.S.).
