MANUTENZIONE
2
HPR130 Auto Gas
Manuale di istruzioni
5-31

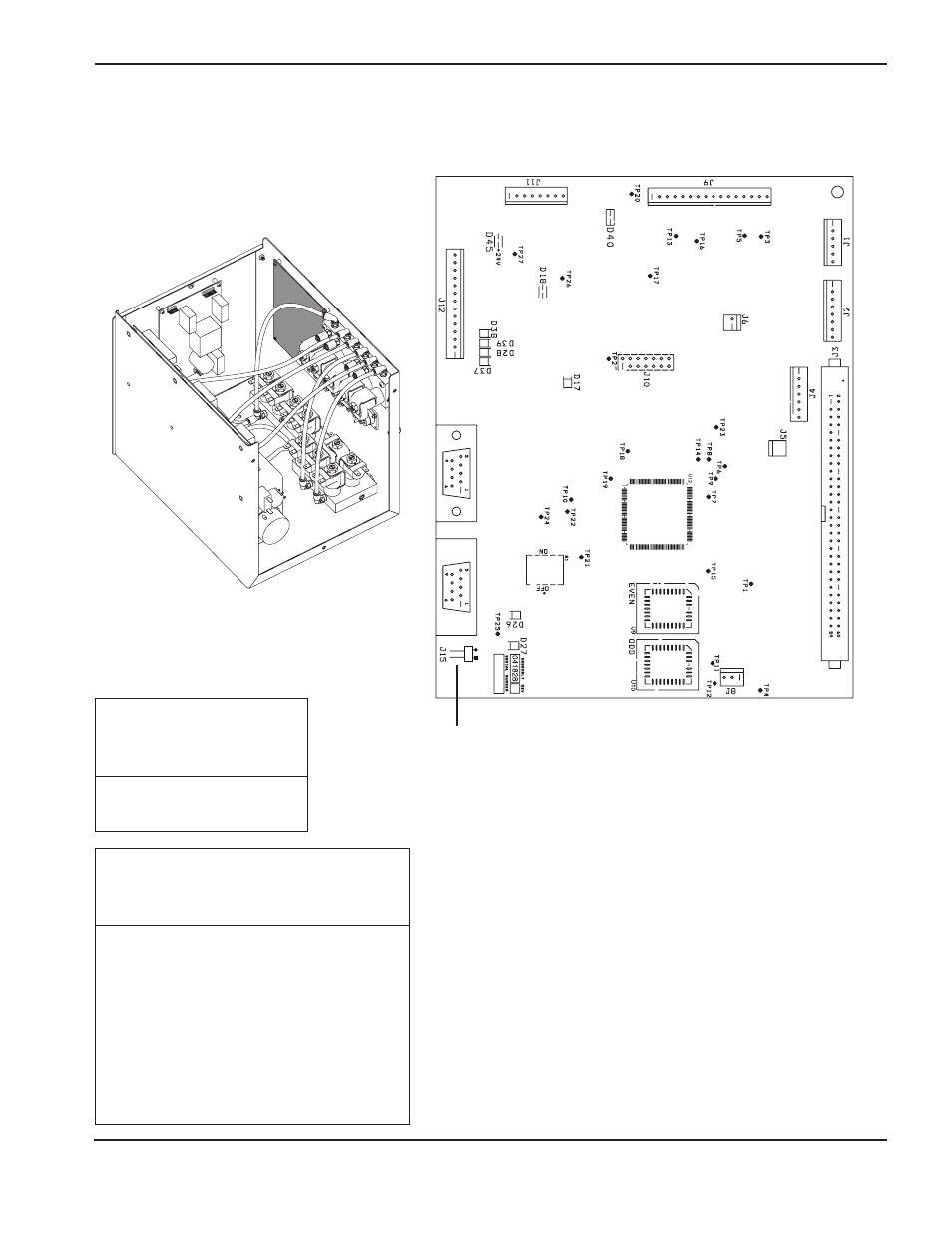

Scheda di controllo (PCB2) della consolle di selezione
Lista dei LED della scheda di controllo
della consolle di selezione
LED
Nome del segnale
Colore
D17
+ 3.3 VCC
Verde
D18
+ 5 VCC
Verde
D26
CAN - RX
Verde
D27
CAN - TX
Verde
D28
Libero
Rosso
D37
Libero
Red
D38
Libero
Red
D39
Libero
Red
D40
+ 15 VCC
Verde
D45
+ 24 VCC
Verde
Elenco del firmware per la
scheda di controllo PCB2
Componente
Codice
U9
081096 EVEN
U10
081096 ODD
Nota: Resistenza terminale CAN. Il
ponticello deve essere rimosso.
